Начальные знания необходимые для ремонта гарнитуры, распайки наушников, их переделки

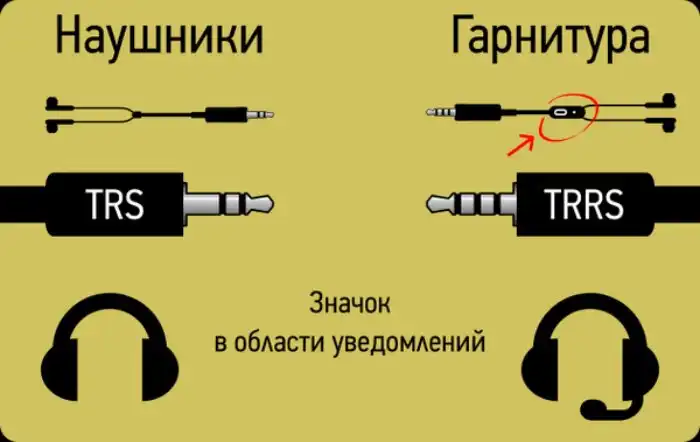

В первую очередь необходимо точно уяснить разницу между гарнитурой и наушниками. Вопреки расхожему мнению это разные аксессуары, которые наши смартфоны и воспринимают различным образом. Гарнитура представляет собой интегрированные наушники и микрофон.

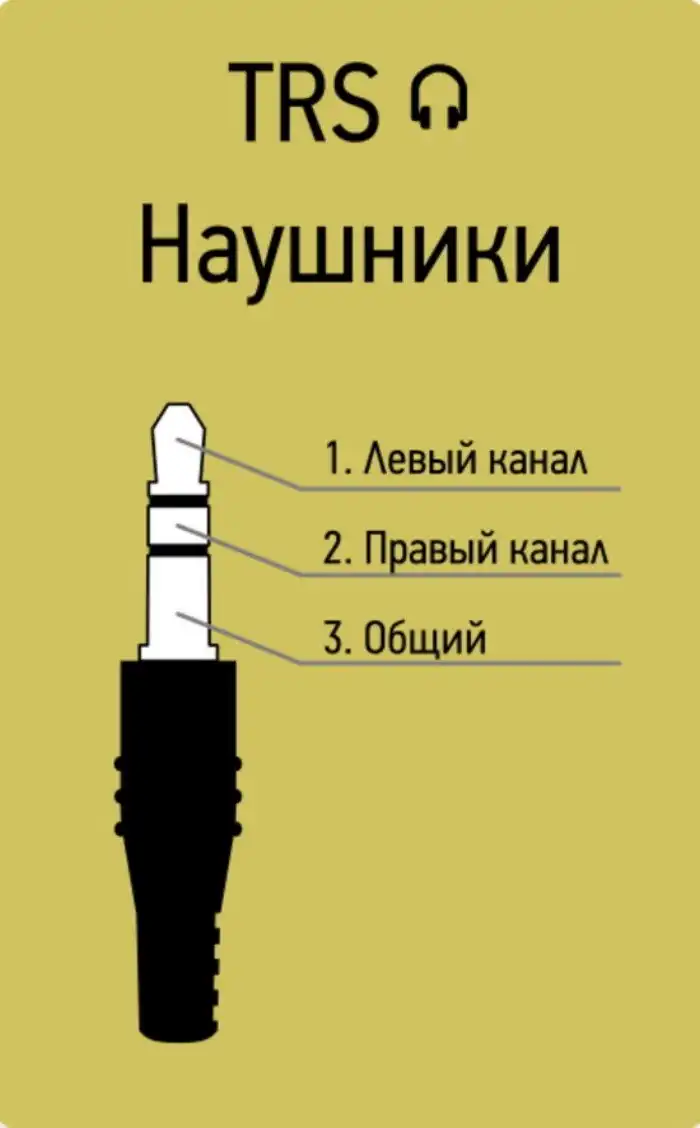

Штекер для наушников имеет три контакта и обозначается TRS, а для гарнитуры штекер оснащен 4 контактами, маркируется TRRS. При этом контакты пронумерованы в обои случаях от конца штекера к основанию.

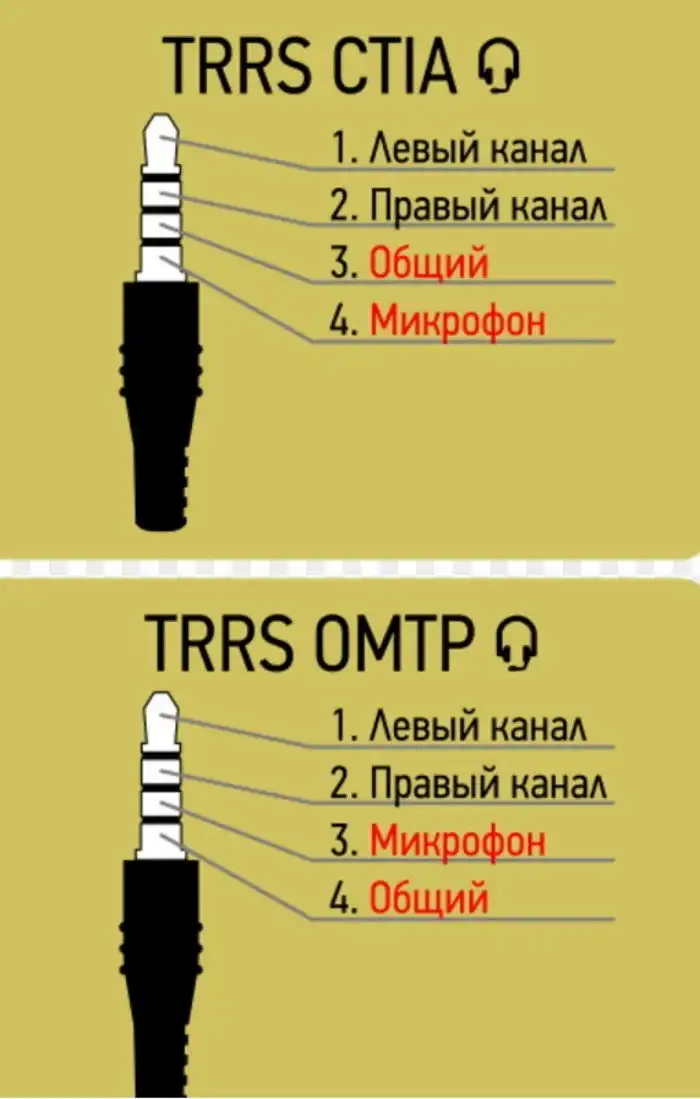

Для гарнитуры все несколько серьезнее. Имеется два главных стандарта распайки - OMTP и CTIA
Основное отличие OMTP от CTIA заключается в положении контактов для микрофона и заземления, при смене их местами мы можем изменить и тип гарнитуры на противоположный. Что будет в случае, если гарнитура не соответствует системе, установленной в Вашем смартфоне? Звук в наушниках будет глухой, микрофон не будет функционировать.
CTIA является относительно новым стандартом, подходящим для основной массы смартфонов. Данный стандарт еще именуют стандартом под Samsung.
OMTP - старый стандарт. Подходит для всех ранее выпущенных смартфонов Nokia, включая Nokia Asha, в связи с этим такой стандарт именовался под Nokia.

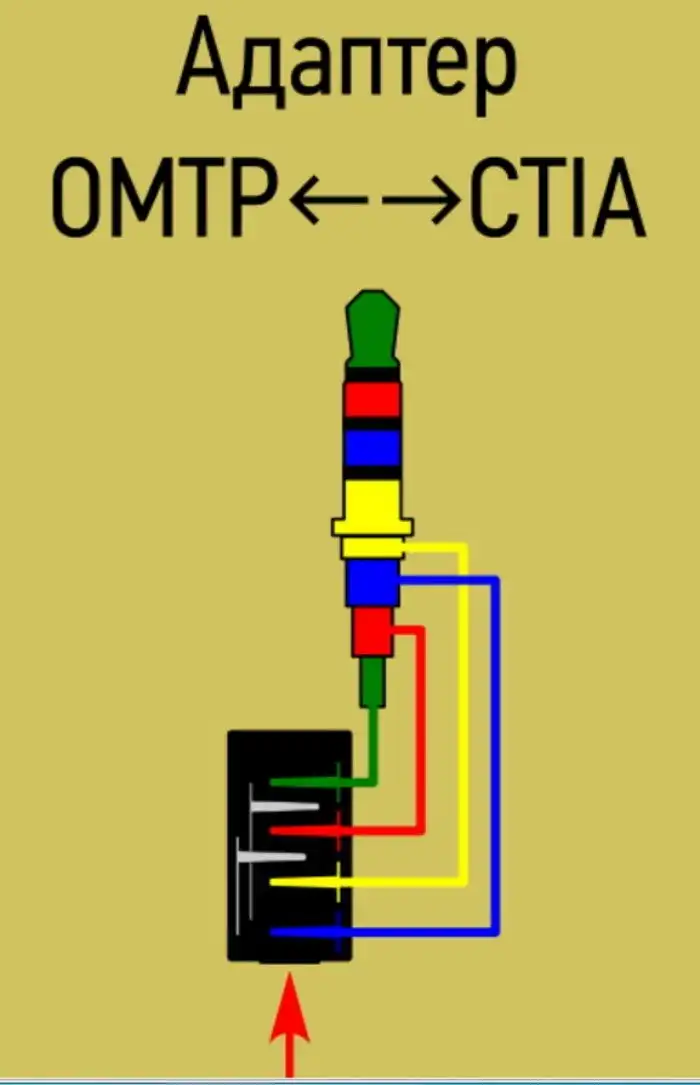

Решить вопрос совместимости двух стандартов для гарнитуры можно при помощи специальных переходников «CTIA and OMTP headphone converter». Кроме того, имея 4х контактные штекер и гнездо, можно легко изготовить такой переходник самостоятельно.
Также возможно перепаять гарнитуру для получения необходимого стандарта. В данном случае есть два варианта, все зависит от расположения пульта.

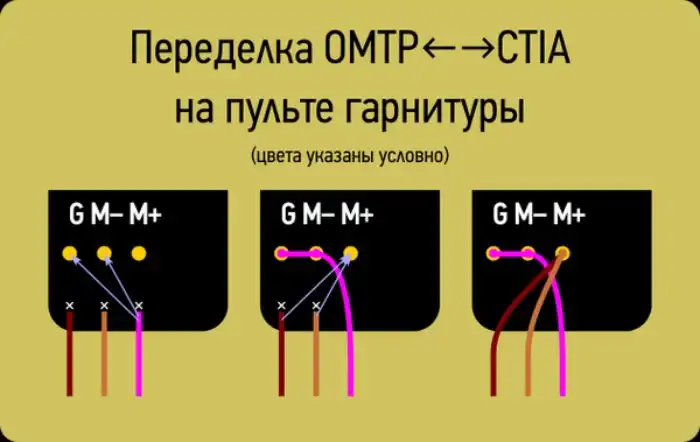

В случае, когда пульт размещен на разветвлении, то переоборудование можно провести непосредственно в пульте гарнитуры.
На схеме видно, что провода идущие от микрофона перепаиваем к точкам подключения земляных проводов. Одновременно земля и минус микрофона перепаиваем на старую микрофонную точку. Старые земляные точки соединяем перемычкой.

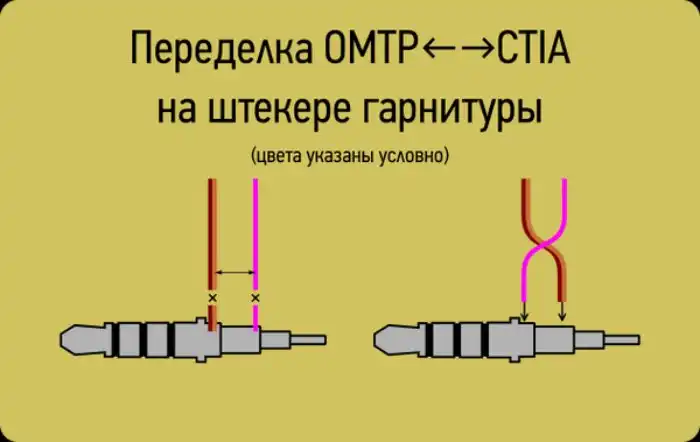

Второй вариант, при котором пульт размещен на ответвлении шнура, предполагает осуществление перепайки в штекере. Смысл в перепайке тот же, что и в предыдущем случае - проводим смену проводов на 3 и 4 контактных точках. При наличии многожильных контактов, переносим их все вместе.
При восстановлении оборванного штекера следует знать следующую информацию.

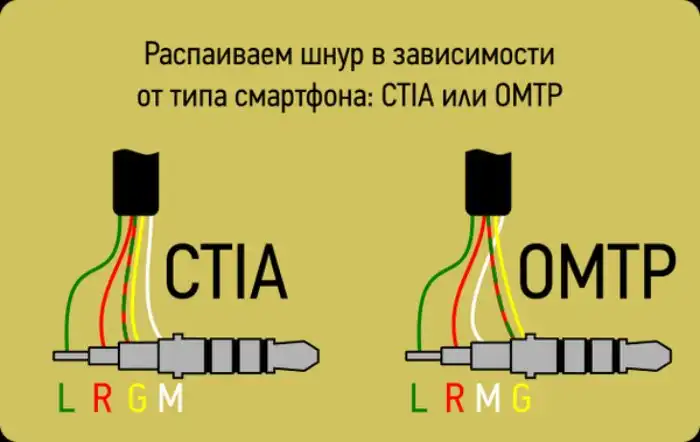

Шнур гарнитуры может иметь от 4 до 6 жил. 4-х проводный шнур ( Левый, Правый, Микрофон и Земля) применяют в гарнитуре, в которой пульт установлен до разветвления. Штекер с пультом связан Землей и разветвление осуществляется на пульте. Для гарнитур, в которых пульт размещен на ответвлении одного из каналов, к штекеру подсоединены две «Земли» , предназначенные каждая к «своему» каналу. Случается, что в качестве «земли» к микрофону подходит оплетка. В этом случае шнур имеет 6 жил: Левый канал, Земля левого канала, Правый канал, Земля правого канала, Микрофон и Земля микрофона.

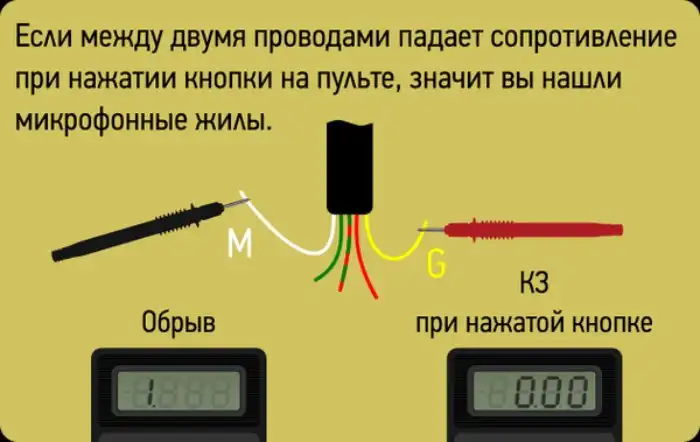

Учитывая отсутствие единых стандартов цветовой маркировки проводов для перепайки или при ремонте штекера необходимо «прозвонить» все провода. Правда, некоторые производители соблюдают некоторую закономерность в распределении цветов при распайке проводов по каналам.
Зеленые провода чаще всего приходят на левый канал. Для правого канала чаще используют красные провода. Земля подсоединена медным проводом. Для земли могут использовать полоски, символизирующие принадлежность, к какому либо каналу. Например, земля с красной полосой может быть отнесена к правому каналу. Провод от микрофона чаще всего белый или синий. Следует помнить, что не все придерживаются данных норм, поэтому лучше предварительно «прозвонить» провода.
Когда у Вас под рукой нет измерительного прибора - мультиметра, провести «прозвон» можно с 3 V батарейкой. Поместите на контакты батареи любые два провода. При замыкании земли, и какого либо канала в соответствующем наушнике будет слышен характерное потрескивание. В случае если потрескивание будет исходить из обоих наушников - Вы нашли оба канала, отправляйтесь на поиск «земли».
Для гарнитуры все несколько серьезнее. Имеется два главных стандарта распайки - OMTP и CTIA
Основное отличие OMTP от CTIA заключается в положении контактов для микрофона и заземления, при смене их местами мы можем изменить и тип гарнитуры на противоположный. Что будет в случае, если гарнитура не соответствует системе, установленной в Вашем смартфоне? Звук в наушниках будет глухой, микрофон не будет функционировать.
CTIA является относительно новым стандартом, подходящим для основной массы смартфонов. Данный стандарт еще именуют стандартом под Samsung.
OMTP - старый стандарт. Подходит для всех ранее выпущенных смартфонов Nokia, включая Nokia Asha, в связи с этим такой стандарт именовался под Nokia.
Решить вопрос совместимости двух стандартов для гарнитуры можно при помощи специальных переходников «CTIA and OMTP headphone converter». Кроме того, имея 4х контактные штекер и гнездо, можно легко изготовить такой переходник самостоятельно.
Также возможно перепаять гарнитуру для получения необходимого стандарта. В данном случае есть два варианта, все зависит от расположения пульта.
В случае, когда пульт размещен на разветвлении, то переоборудование можно провести непосредственно в пульте гарнитуры.
На схеме видно, что провода идущие от микрофона перепаиваем к точкам подключения земляных проводов. Одновременно земля и минус микрофона перепаиваем на старую микрофонную точку. Старые земляные точки соединяем перемычкой.
Второй вариант, при котором пульт размещен на ответвлении шнура, предполагает осуществление перепайки в штекере. Смысл в перепайке тот же, что и в предыдущем случае - проводим смену проводов на 3 и 4 контактных точках. При наличии многожильных контактов, переносим их все вместе.
При восстановлении оборванного штекера следует знать следующую информацию.
Шнур гарнитуры может иметь от 4 до 6 жил. 4-х проводный шнур ( Левый, Правый, Микрофон и Земля) применяют в гарнитуре, в которой пульт установлен до разветвления. Штекер с пультом связан Землей и разветвление осуществляется на пульте. Для гарнитур, в которых пульт размещен на ответвлении одного из каналов, к штекеру подсоединены две «Земли» , предназначенные каждая к «своему» каналу. Случается, что в качестве «земли» к микрофону подходит оплетка. В этом случае шнур имеет 6 жил: Левый канал, Земля левого канала, Правый канал, Земля правого канала, Микрофон и Земля микрофона.
Учитывая отсутствие единых стандартов цветовой маркировки проводов для перепайки или при ремонте штекера необходимо «прозвонить» все провода. Правда, некоторые производители соблюдают некоторую закономерность в распределении цветов при распайке проводов по каналам.
Зеленые провода чаще всего приходят на левый канал. Для правого канала чаще используют красные провода. Земля подсоединена медным проводом. Для земли могут использовать полоски, символизирующие принадлежность, к какому либо каналу. Например, земля с красной полосой может быть отнесена к правому каналу. Провод от микрофона чаще всего белый или синий. Следует помнить, что не все придерживаются данных норм, поэтому лучше предварительно «прозвонить» провода.
Когда у Вас под рукой нет измерительного прибора - мультиметра, провести «прозвон» можно с 3 V батарейкой. Поместите на контакты батареи любые два провода. При замыкании земли, и какого либо канала в соответствующем наушнике будет слышен характерное потрескивание. В случае если потрескивание будет исходить из обоих наушников - Вы нашли оба канала, отправляйтесь на поиск «земли».
