ПУЛЕМЁТЫ. Часть 2.

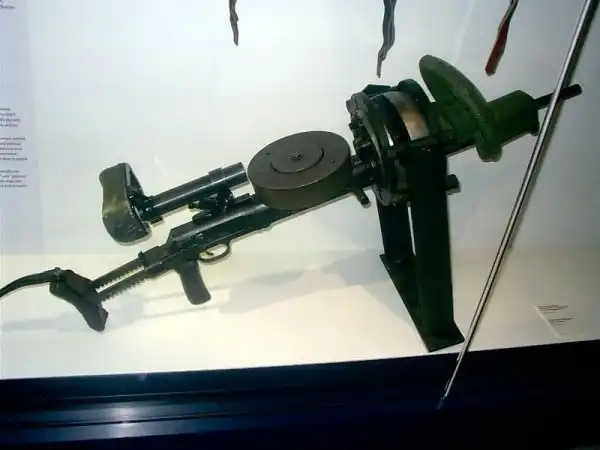

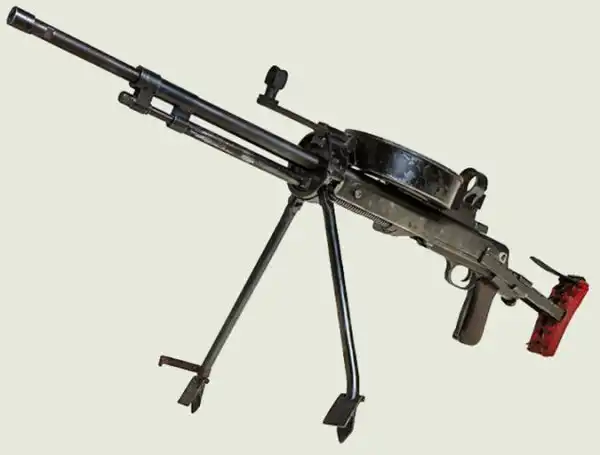

ДТ-29 танковый пулемёт

За основу был взят уже прижившийся в стрелковых войсках ручной пулемет системы Дегтярева ДП-27. Это обстоятельство позволило значительно сократить срок разработки
нового пулемета, так как его создание проходило на основе модернизации уже существующей конструкции. В частности, от своего ручного предшественника танковый пулемет получил схему работы автоматики, систему запирания ствола, ударно-спусковой механизм и многие другие узлы. В соответствии с заданием, пулемет системы Дегтярева имел воздушное охлаждение ствола и боепитание из дискового магазина увеличенной емкости. В 1929 г. танковый пулемет успешно прошел войсковые испытания и был принят на вооружение Красной Армии под наименованием «7,62-мм танковый пулемет системы Дегтярева обр. 1929 г. (ДТ-29)». С учетом того, что практически все узлы и детали пулеметовДП-27 и ДТ-29 были унифицированы и взаимозаменяемы, советской оружейной промышленности удалось в кратчайшие сроки наладить производство новых пулеметов. Они устанавливались практически на все модели советских бронеавтомобилей, легких, средних и тяжелых танков. Своего рода рекордсменами можно считать средний танк Т-29 и тяжелый Т-35, на вооружении которых находилось по 5 пулеметов ДТ-29. Вместо громоздкого магазина с однорядным расположением патронов вДТ-29 был использован дисковый магазин с патронами в три ряда. Его емкость составляла 63 патрона, на 16 больше, чем в стандартном. Для того чтобы стреляные гильзы не заполняли боевое отделение, пулемет снабжался специальным парусиновым гильзоулавливателем. Прицельные приспособления состояли из диоптрического прицела, регулируемого в горизонтальной и вертикальной плоскостях. В зависимости от дальности стрельбы прицел можно было устанавливать на 400, 600, 800 и 1000 м. Для уменьшения демаскирующего действия пламени при стрельбе на дульную часть ствола был навинчен конусообразный пламегаситель. Питание пулемета ДТ-29 во время стрельбы производилось из магазина повышенной емкости. Расположение патронов в таком магазине было изменено с однорядного на трехрядное. Это позволило не только заменить массивный стандартный дисковый магазин на болеекомпактный, но и увеличить количество патронов с 47 до 63 единиц. Основным патроном для стрельбы из пулемета ДТ-29 являлся 7,62-мм (7,62 х 54 мм) винтовочный патрон с легкой пулей (обр. 1908г.). Однако, в соответствии с характером цели и обстановкой боя, могли быть использованы и патроны со специальными пулями (бронебойными, бронебойно-зажигательными и трассирующими). Учитывая особенности установки пулемета в тесном боевом отделении танка или бронеавтомобиля, его компактность была достигнута тем, что, в отличие от ДП-27, танковый пулемет вместо постоянного деревянного приклада был оснащен выдвижным металлическим. В зависимости от потребностей стрелка в боевом положении приклад мог быть выдвинут назад, а в походном — полностью сдвигался вперед. Для установки ДТ-29 в танках Г. С. Шпагин (о нём — ТуТ) разработал специальную шаровую установку, а для применения в качестве пехотного он снабдил его съемными сошками. При оставлении экипажем своих машин, подбитых неприятелем, это позволяло использовать ДТ-29 в качестве ручного автоматического оружия самообороны. По мнению специалистов, танковый пулемет системы Дегтярева был прост в устройстве и в обращении и при внимательном уходе и умелой подготовке к стрельбе являлся достаточно надежным оружием. Точность боя пулемета и мощность его огня были довольно высоки.

ПУЛЕМЕТ МТ(МАКСИМА–ТОКАРЕВА)

В 1923 г. Артиллерийский комитет дал задание Оружейному полигону школы «Выстрел» переделать станковый пулемет Максима в ручной. Выполнение этого задания было поручено конструктору И. Н. Колесникову, который и изготовил первый образец такого пулемета, получившего наименование «Максим–Колесников». Несколько позже, в ноябре 1924 г., аналогичную переделку осуществил конструктор Ф. В. Токарев. Изготовление обеих систем велось на Тульском оружейном заводе под наблюдением самих изобретателей. С этого времени на Тульском оружейном заводе начало практически действовать конструкторское бюро, окончательно оформившееся организационно в 1925–1926 гг. Фактически его возглавил П. П.Третьяков, занимавший в то время должность помощника начальника инструментальной мастерской. 8 сентября 1924 г. постановлением Реввоенсовета СССР для выбора наилучшего образца ручного пулемета была создана комиссия под председательством С. М. Буденного. Комиссией были выработаны общие требования, которым должны были удовлетворять переделанные пулеметы. В основном они сводились к необходимости максимального облегчения системы при сохранении без изменений всех основных частей пулемета Максима. При этом конструкторам предлагалось укоротить ствол пулемета и обеспечить быструю смену его, не связанную со снятием кожуха, который в свою очередь также предусматривался отъемным, разработать складные сошки, допускающие стрельбу с рассеиванием в горизонтальной плоскости, сделать разъемный приемник и упрощенный прицел, ввести приклад ружейного типа с откидным затыльником, осуществить отвод гильз без выводной трубки. 10 апреля 1925 г. проводилось испытание пулеметов Максима–Колесникова и Максима–Токарева. Наряду с комиссией Буденного в нем принимали участие представители командования и Штаба РККА, Сухопутных войск, Военно-воздушных сил и Морского Флота, Главного управления военной промышленности, школы «Выстрел» и Тульского оружейного завода. Комиссия единогласно высказалась за принятие на вооружение нового образца, отдав предпочтение проекту Токарева. Наиболее важными конструктивными изменениями в ручном пулемете системы Максима –Токарева по сравнению со станковым пулеметом явилась замена водяного охлаждения воздушным с установкой кожуха воздушного охлаждения и тяжелого колесного станка легкими трубчатыми сошками. Для удобства пользования пулеметом был введен деревянный приклад, к основанию которого прикреплена спусковая скоба со спусковым механизмом и предохранителем. Эти изменения значительно уменьшили массу пулемета и повысили его маневренность.
Дальнейшие испытания пулеметов проводились в Московском, Западном и Украинском военных округах. Но еще до получения донесений о результатах войсковых испытаний Реввоенсовет СССР в связи с хорошими результатами проведенных испытаний, а также стремясь форсировать перевооружение войск, 26 мая 1925 г. принял постановление о принятии ручного пулемета система Максима–Токарева (МТ) на вооружение Красной Армии. Определяя значение нового ручного пулемета в системе вооружения Красной Армии, постоянная комиссия по вооружению РККА при РВС СССР под председательством заместителя начальника штаба РККА С. А. Пугачева в своем протоколе, утвержденном заместителем председателя РВС СССР И. С. Уншлихтом, указывала: «Принимая во внимание производственные возможности на ближайшие годы и стандарт по станковым пулеметам Максима, считать ручной пулемет Максима – Токарева одним из основных образцов оружия пехоты».
Войсковые испытания подтвердили преимущество пулеметов системы Максима – Токарева, простоту системы и удобство обращения с ней. Вместе с тем были выявлены недостатки пулемета этой системы, главными из которых были значительная масса, неудобство в переноске, большое число задержек, плохие подача ленты в барабане, способ замены ствола. Артиллерийский комитет предложил Токареву внести изменения в пулемет с учетом пожеланий войск, устранив замеченные при испытании недостатки.
1 июля 1925 г. Тульский оружейный завод приступил к установке производства ручных пулеметов МТ, но к 1 июля 1926 г. было изготовлено всего 50 пулеметов. Массовый выпуск пулеметов начался в ноябре 1926 г. В 1926–1927 гг. завод выпустил 2450 шт..

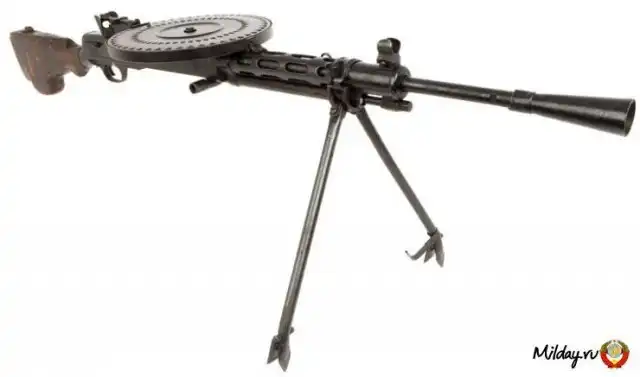

Ручной пулемет ДП (Дегтярева, пехотный) был принят на вооружение РККА в 1927 году и стал одним из первых образцов, созданных с нуля в молодом Советском государстве. Пулемет оказался довольно удачным и надежным, и в качестве основного оружия огневой поддержки пехоты звена взвод - рота массово использовался вплоть до конца Великой Отечественной войны. По окончании войны пулемет ДП и его модернизированный вариант ДПМ, созданный по опыту боевых действий в 1943-44 годах, были сняты с вооружения Советской Армии, и широко поставлялись "дружественным" СССР странам и режимам, отметившись в войнах в Корее, Вьетнаме и других.

На основе опыта, приобретенного во Второй Мировой стало ясно, что пехоте необходимы единые пулеметы, сочетающие повышенную огневую мощь с высокой мобильностью. В качестве эрзац-заменителя единого пулемета в звене рота на основе более ранних разработок в 1946 году был создан и принят на вооружение ручной пулемет РП-46, представлявший собой модификацию ДПМ под ленточное питание, что вкупе с утяжеленным стволом обеспечивало большую огневую мощь при сохранении приемлемой маневренности. Тем не менее, РП-46 так и не стал единым пулеметом, используясь только с сошек, и с середины 1960х был постепенно вытеснен из системы вооружения пехоты СА новым, более современным единым пулеметом Калашникова - ПК. Как и предыдущие образцы, РП-46 широко поставлялся на экспорт, а также производился за рубежом, в том числе - в Китае, под обозначением Тип 58.

Ручной пулемет ДП является автоматическим оружием с автоматикой на основе отвода пороховых газов и магазинным питанием. Газовый двигатель имеет поршень с длинным рабочим ходом и газовый регулятор, расположенные под стволом. Сам ствол - быстросменный, частично скрыт защитным кожухом и оснащен коническим съемным пламегасителем. Запирание ствола - двумя боевыми упорами, разводимыми в стороны при движении ударника вперед. После того, как затвор приходит в переднее положение, выступ на затворной раме ударяет по задней части ударника и начинает продвигать его вперед. При этом уширенная средняя часть ударника, воздействуя изнутри на задние части боевых упоров, разводит их в стороны, в пазы ствольной коробки, жестко запирая затвор.

После выстрела затворная рама под действием газового поршня начинает движение назад. При этом ударник отводится назад, а специальные скосы сводят боевые упоры, выводя их из зацепления со ствольной коробкой и отпирая затвор. Возвратная пружина располагалась под стволом и при интенсивном огне перегревалась и теряла упругость, что было одним из немногих недостатков пулемета ДП.
Питание осуществлялось из плоских дисковых магазинов - "тарелок", в которых патроны располагались в один слой, пулями к центру диска. Такая конструкция обеспечивала надежную подачу патронов с выступающей закраиной, однако имела и существенные недостатки: большой мертвый вес магазина, неудобство в транспортировке и склонность магазинов к повреждениям в условиях боя.

УСМ пулемета позволял вести только автоматический огонь. Обычного предохранителя не имелось, вместо него на рукоятке был расположен автоматический предохранитель, выключавшийся при охвате рукой шейки приклада. Огонь велся с несъемных складных сошек.

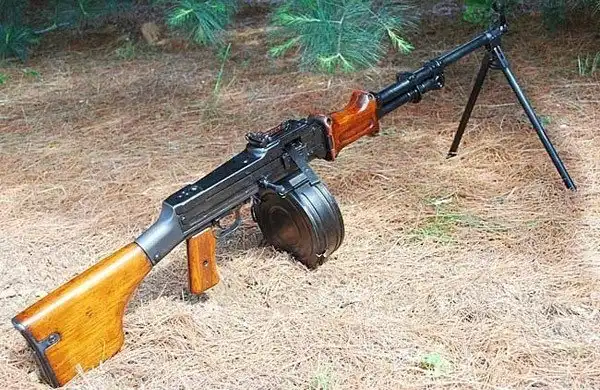

РПД (СССР/Россия)

Ручной пулемет Дегтярева (РПД) был разработан в 1944 году и стал одним из первых принятых на вооружение в СССР образцов под новый на тот момент патрон 7.62х39 мм. С начала 1950х годов и до середины 1960х РПД служил основным оружием огневой поддержки уровня пехотного отделения, дополняя состоявшие на вооружении автоматы АК и карабины СКС. С середины 1960х РПД постепенно заменяется на ручной пулемет РПК, что было хорошо с точки зрения унификации системы стрелкового оружия в Советской Армии, но несколько снизило огневые возможности пехоты. Тем не менее, РПД до сих пор хранятся на складах армейских резервов. Кроме того, РПД широко поставлялся "дружественным" СССР странам, режимам и движениям, а также выпускался в других странах, в том числе - в Китае, под обозначением Тип 56.

РПД представляет собой автоматическое оружие с газовым двигателем автоматики и ленточным питанием. Газовый двигатель имеет поршень с длинным рабочим ходом, расположенный под стволом, и газовый регулятор. Система запирания ствола является развитием более ранних разработок Дегтярева и использует две боевых личинки, подвижно закрепленные по бокам затвора. При приходе затвора в переднее положение выступ затворной рамы раздвигает боевые личинки в стороны, заводя их упоры в вырезы в стенках ствольной коробки. После выстрела затворная рама на своем пути назад при помощи специальных фигурных скосов прижимает личинки к затвору, расцепляя его со ствольной коробкой и затем открывая его. Огонь ведется с открытого затвора, режим огня - только автоматический.

Ствол у РПД не сменный. Питание патронами - из нерассыпной металлической ленты на 100 патронов, составляемой из двух кусков по 50 патронов в каждом. Штатно лента располагается в круглом металлическом коробе, подвешиваемом под ствольной коробкой. Короба переносились рассчетом пулемета в специальных подсумках, однако каждый короб также имеет собственную складную ручку для переноски. Складная несьемная сошка раположена под дульной частью ствола.

Пулемет комплектовался ремнем для переноски и позволял вести огонь "от бедра", при этом пулемет располагался на ремне, а левой рукой стрелок удерживал оружие на линии огня, наложив левую ладонь сверху на цевье, для чего цевью была придана специальная форма. Прицельные приспособления открытые, с регулировкой по дальности и углу места, эффективная дальность стрельбы - до 800 метров.

В целом РПД был надежным, удобным и достаточно мощным оружием огневой поддержки, предвосхитив более позднюю моду на легкие ручные пулеметы с ленточным питанием (типа М249 / Миними, Дэу К-3, Вектор Мини-Сс и др.)

Крупнокалиберный пулемет Дегтярева - Шпагина ДШК ДШКМ 12.7(СССР)

Задание на создание первого советского крупнокалиберного пулемета, предназначенного в первую очередь для борьбы с самолетами на высотах до 1500 метров, было выдано к тому моменту уже весьма опытному и хорошо известному оружейнику Дегтяреву в 1929 году. Менее чем через год Дегтярев представил на испытания свой пулемет калибра 12.7мм, и с 1932 года началось мелкосерийное производство пулемета под обозначением ДК (Дегтярев, Крупнокалиберный). В целом ДК повторял по конструкции ручной пулемет ДП-27, и имел питание из отъемных барабанных магазинов на 30 патронов, устанавливавшихся на пулемет сверху.

Недостатки такой схемы питания (громоздкость и большой вес магазинов, низкая практическая скорострельность) вынудили прекратить выпуск ДК в 1935 году и заняться его усовершенствованием. К 1938 году конструктор Шпагин разработал модуль ленточного питания для ДК, и в 1939 году усовершенствованный пулемет был принят на вооружение РККА подобозначением "12.7мм крупнокалиберный пулемет Дегтярева - Шпагина обр.1938 года - ДШК". Массовый выпуск ДШК был начат в 1940-41 годах. Они использовались в качестве зенитных, в качестве оружия поддержки пехоты, устанавливались на бронетехнику и малые корабли (в том числе -торпедные катера). По опыту войны в 1946 году пулемет модернизирован (изменены конструкция узла подачи ленты, крепление ствола),и пулемет принят под обозначением ДШКМ.

ДШКМ состоял или состоит на вооружении свыше 40 армий мира, производится в Китае ("тип 54"), Пакистане, Иране и некоторых других странах. Пулемет ДШКМ использовался в качестве зенитного на советских танках послевоенного периода (Т-55, Т-62) и на бронетехнике (БТР-155). В настоящее время в ВС России пулеметы ДШК и ДШКМ практически полностью вытеснены крупнокалиберными пулеметами "Утес" и "Корд", более совершенными и современными.









В середине 1950х годов Советская Армия начала программу разработки нового комплекса стрелкового оружия, призванного заменить на вооружении автомат Калашникова АК, карабин СКС и ручной пулемет РПД. В состав комплекса должны были входить автомат и максимально унифицированный с ним ручной пулемет (оружие поддержки отделения), оба под патрон 7.62х39 М43. По результатам конкурса в 1961 году на вооружение СА были приняты модифицированный автомат Калашникова АКМ и унифицированный с ним по конструкции и магазинам ручной пулемет Калашникова РПК.

РПК оставался основным оружием поддержки отделения вплоть до 1974 года, когда ему на смену пришел его аналог под патрон 5.45х39 - ручной пулеметРПК-74.
Ручной пулемет Калашникова РПК использует ту же схему автоматики и основные конструктивные решения что и автомат Калашникова АКМ, то есть газоотводную автоматику с запиранием ствола поворотом затвора. Ствольная коробка штампованная из стального листа, более прочная по сравнению с коробкой АКМ для повышения ресурса. Ствол по сравнению с АКМ удлинен, возможности замены в случае перегрева не имеет. Ударно-спусковой механизм полностью аналогичен таковому у АКМ, допускает стрельбу одиночными выстрелами и очередями, стрельба ведется с закрытого затвора. Питание патронами - из отъемных магазинов, совместимых с автоматами АК / АКМ.

Для РПК были дополнительно разработаны и поставлены на вооружение два типа магазинов повышенной емкости - коробчатый (рожковый) магазин на 40 патронов и барабанный на 75 патронов. Ранние варианты коробчатых магазинов выполнялись из стали, более поздние - из пластика. Барабанные магазины имели стальную конструкцию и отличались высокой стоимостью и медлительностью снаряжения патронами.

РПК комплектовался складной двуногой сошкой, установленной под стволом, прикладом специальной формы и прицелом с возможностью введения боковых поправок. Вариант РПКС, разработанный для воздушно-десантных войск, имел складной вбок приклад. Кроме того, выпускались варианты РПКН и РПКСН с установленной на ствольной коробке планкой для крепления ночных прицелов.

В настоящее время на базе РПК-74М выпускается пулемет РПКМ под патрон 7.62х39, предназначенный в первую очередь на экспорт.
Нужно отметить, что как ручной пулемет РПК имел значительные недостатки - малую емкость системы питания, невозможность вести интенсивный автоматический огонь по причине несменного ствола и стрельбы с закрытого затвора. Его основным достоинством была высокая степень унификации со штатным автоматом АКМ, и несколько большие по сравнению с ним дальность и точность стрельбы (за счет более длинного и несколько более тяжелого ствола).

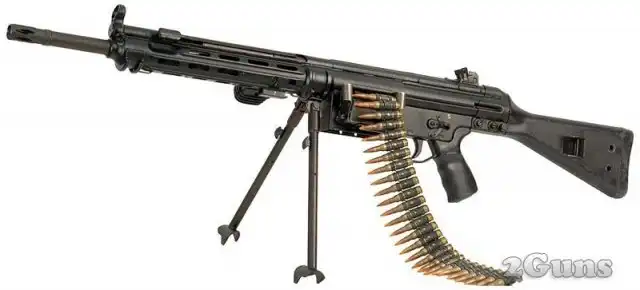

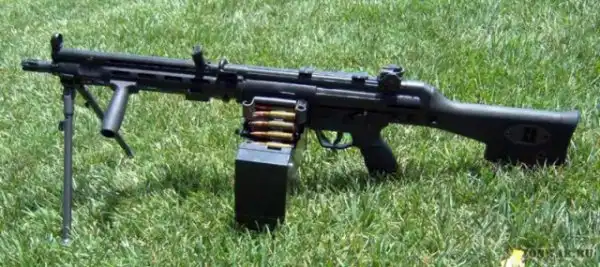

Пулемет НК 21 был разработан фирмой Хеклер-Кох (Германия) в начале 1960х годов на основе автоматики винтовки G3 в качестве универсального оружия, пригодного для использования как в роли ручного пулемета (с сошек), таки в роли станкового - с техники или станка-треноги. В дальнейшем набазе этого пулемета был разработан еще ряд образцов и модификаций, включающих 5.56мм пулемет HK 23 (созданный в конце 1970-х годов для американского конкурса на ручной пулемет SAW), а также ручные пулеметы HK 11 калибра 7.62х51 и HK 13 калибра 5.56 мм.

Пулеметы серии HK21 выпускаются по лицензии в Португалии и Греции, они поставлялись вряд африканских, азиатских и латиноамериканских стран. С начала 2000-х годов производство всех пулеметов линейки HK 21 / HK23 в Германии прекращено.

Пулемет Калашникова ПК; ПКС; ПКТ; ПКБ; ПКМ; ПКМС; ПКМТ (СССР/Россия)

По опыту Второй Мировой войны советские военные эксперты оценили немецкую идею универсального (или единого) пулемета, и поставили задачу создать такой пулемет для Советской армии. Первые экспериментальные образцы, начатые в конце 1940х годов, использовали в качестве базы уже существовавшие образцы, такие как РП-46 или СГМ, однако они были признаны неудачными.

Только к 1957 году появился принципиально новый образец, более или менее удовлетворявший требованиям армии - единый пулемет Никитина. Это была оригинальная разработка, использовавшая газоотводную автоматику с автоматической регулировкой и специально разработанную ленту с разомкнутым звеном, обеспечивавшим простую прямолинейную подачу патрона в ствол. В 1958 году было принято решение о выпуске большой партии пулеметов Никитина для войсковых испытаний, однако практически в это же время ГРАУ ГШ СССР приняло решение о необходимости "ускорить" процесс доводки ПН, для чего заказало конструкторской группе М.Т.Калашникова аналогичный пулемет. Нужно отметить, что как раз в это время Калашников был занят доводкой комплекса АКМ / РПК, но он таки принял вызов.

По результатам испытаний, спешно созданный пулемет Калашникова был признан превосходящим пулемет Никитина (решение о принятии на вооружение и производстве которого уже практически было принято), и на вооружение в 1961 году был принят именно пулемет Калашникова. Данный пулемет был создан сразу в четырех версиях, имевших одинаковые базовые механизмы и конструкцию - ручном ПК (на сошке), станковом ПКС (на станке конструкции Саможенкова), бронетранспортерном ПКБ и танковом ПКТ (с удлиненным тяжелым стволом и дистанционным электроспуском). По опыту эксплуатации в войсках базовая конструкция пулемета была модернизирована путем некоторого облегчения и упрочнения деталей, а также перехода на более легкий универсальных пехотный станок конструкции Степанова.

В 1969 году новое семейство пулеметов ПКМ / ПКМС / ПКМБ / ПКМТ поступило на вооружение Советской армии, и до сих пор эти пулеметы являются основными в Вооруженных Силах России и многих стран - бывших республик СССР. Производство копий ПКМ (по лицензии или без нее) налажено в Болгарии, Китае, Иране, бывшей Югославии.

Пулеметы серии ПК / ПКМ отличаются высокой надежностью и пользуются заслуженной популярностью в войсках, невзирая на несколько переусложненную двухступенчатую систему подачи патронов из ленты в ствол.

Пулемет Калашникова использует газоотводную автоматику с расположенным под стволом газовым поршнем с длинным рабочим ходом. Ствол быстросменный, имеет рукоятку для переноски, также используемую для замены горячего ствола. Газоотводный узел оснащен ручным газовым регулятором. Запирание ствола осуществляется поворотом затвора. Питание патронами - из нерассыпной металлической ленты с замкнутым звеном. Ленты собираются из кусков по 50 звеньев при помощи патрона.

Штатная емкость лент составляет 100 (в ручном варианте) или 200 (в станковом) патронов. Направление подачи ленты - справа налево, окна для подачи и выхода ленты оснащены пылезащитными крышками, как и окно для выброса стреляных гильз. Подача патронов из ленты двухступенчатая - сперва специальный захват при откате завторной рамы вытягивает патрон из ленты назад, после чего патрон опускается на линию досылания и при накате затвора досылается в ствол. Стрельба ведется с открытого затвора, только автоматическим огнем. Стандартные органы управления в пехотном варианте включают пистолетную рукоятку, спусковой крючок, ручной предохранитель и рамочный приклад.

В бронетранспортерном варианте возможна установка специального затыльника со спаренными рукоятками и спусковой клавишей вместо приклада, в танковом - используется электрический дистанционный спусковой механизм. В пехотном варианте пулемет оснащается складной двуногой сошкой, в станковом дополнительно используется универсальный станок-тренога с адаптером для зенитной стрельбы.

Ручной пулемет ПКП Печенег (Россия)

Ручной пулемет Печенег был разработан в ЦНИИ Точного Машиностроения (Россия) в качестве дальнейшего развития штатного армейского пулемета ПКМ. В настоящее время пулемет Печенег прошел армейские испытания и состоит на вооружении ряда подразделений армии и МВД, участвующих в антитеррористической операции в Чечне. В целом отзывы о новом пулемете из войск позитивные. Из-за отсутствия сменного ствола пулемет стал более мобильным и, следовательно, более приспособленным с современным боевым действиям.

Основной задачей при создании Печенега было увеличить эффективность огня и избавиться от такого недостатка большинства современных единых пулеметов, как необходимость в сменном стволе. Результатом работ ЦНИИТочМаш стало создание ствола с принудительным эжекционным воздушным охлаждением ствола. Ствол Печенега имеет специально рассчитанное наружное оребрение и заключен в металлический кожух. При стрельбе пороховые газы, с большой скоростью выходящие из дула ствола, создают в передней части кожуха эффект эжекционного насоса, протягивая холодный воздух вдоль ствола.

Воздух забирается из атмосферы через окна в кожухе, выполненные под рукояткой для переноски, в задней части кожуха. Таким образом, удалось достигнуть высокой практической скорострельности без необходимости замены ствола - максимальная длина непрерывной очереди из Печенега составляет порядка 600 выстрелов - то есть 3 коробки с лентами по 200 патронов, или стандартный носимый боекомплект. При ведении длительного боя пулемет может выстреливать до 1000 патронов в час без ухудшения боевых характеристик и уменьшения ресурса ствола, который составляет не менее 30 000 выстрелов. Кроме того, из-за заключения ствола в кожух исчез тепловой муар (колебания горячего воздуха над разогретым стволом при интенсивном огне), мешавший точному прицеливанию.

Еще одной модификацией по отношению к ПКМ стал перенос сошек под дульную часть ствола. Это было сделано для повышения устойчивости пулемета при стрельбе с сошек, однако такое положение сошек не всегда удобно, так как ограничивает сектор огня по фронту без перемещения стрелка и/или оружия.

В целом, Печенег сохранил до 80% процентов общих деталей с ПКМ (ствольная коробка со всеми механизмами, станок), а повышение эффективности огня составило от 150% при огне со станка до 250% при огне с сошек (по данным разработчиков).

Крупнокалиберный пулемет Владимирова ПКП; КПВ; КПВТ 14,5 (СССР/Россия)

Разработка крупнокалиберных пулеметов под особо мощные патроны калибра 14.5мм, изначально созданные в СССР для противотанковых ружей, была начата в 1942 году по многочисленным требованиям войск. Основным назначением подобного крупнокалиберного пулемета должны были стать борьба слегко бронированной техникой противника (легкие танки и бронетранспортеры), небронированной наземной техникой и вражескими самолетами. В 1944 году было принято решение развивать конструкцию пулемета, предложенную Владимировым, однако доводка пулемета и установок для него затянулось и на вооружение крупнокалиберный пулемет Владимирова был принят только в 1949 году, в варианте пехотного пулемета на колесном станке Харыкина (под обозначением ПКП - Пулемет Крупнокалиберный Пехотный системы Владимирова), а также в варианте зенитного на нескольких сухопутных и морских установках, имевших по одному, два или четыре пулемета Владимирова.

В 1955 году появился танковый вариант пулемета Владимирова КПВТ, сменивший в производстве КПВ / ПКП и использовавшийся как для вооружения бронетехники (БТР-60Д, БТР-70, БРДМ), так и в зенитных пулеметных установках ЗПУ-1, ЗПУ-2 иЗПУ-4. В зенитном варианте КПВ использовался в ходе боевых действий во Вьетнаме, кроме того, эти пулеметы широко применялись советскими войсками в Афганистане и в ходе Чеченских кампаний. Копии пулеметов КПВ производились по лицензии в Польше и Китае.

Вплоть до недавнего времени крупнокалиберный пулемет Владимирова являлся самым мощным оружием в своем классе (калибр менее 20мм), однако несколько лет назад в Китае был разработан собственный вариант пулемета под патрон 14.5х115 оригинальной конструкции. Благодаря мощному патрону с бронебойной пулей массой 60 грам и начальной скоростью 1030м/с (дульная энергия порядка 32 000 Джоулей) КПВ пробивает 32мм стальной брони на дальности 500 метров и 20мм брони на дальности 1000 метров.

Крупнокалиберный пулемет Владимирова КПВ-14,5 использует автоматику с использованием энергии отдачи при коротком ходе ствола. Запирание ствола в момент выстрела осуществляется вращением муфты, закрепленной на затворе; внутренняя поверхность муфты имеет боевые упоры в виде сегментов прерывистой резьбы, входящие при повороте в зацепление с соответствующими боевыми упорами на казенной части ствола. Вращение муфты происходит при взаимодействии поперечного штифта с фигурными вырезами в ствольной коробке.

Ствол быстросменный, заключен в перфорированный металлический кожух и снимается с тела пулемета вместе с кожухом, для чего на кожухе имеется специальная рукоятка. Питание патронами осуществляется из металлической ленты с замкнутым звеном, собираемой из нерассыпных кусков на 10 патронов каждый. Соединение кусков ленты осуществляется при помощи патрона. Стандартная емкость ленты - 40 патронов для ПКП и 50 - для КПВТ. Подача патронов из ленты в ствол осуществляется в два шага - сперва специальный извлекатель на откате затвора извлекает патрон из ленты назад, после чего патрон снижается на линию досылания и в накате затвора досылается в ствол.

Выброс стреляных гильз осуществляется вниз и вперед через короткую трубку на ствольной коробке; стрелянная гильза выталкивается из удерживающих ее пазов на зеркале затвора следующим патроном или специальным рычагом - досылателем (для последнего патрона в ленте). Стрельба ведется с открытого затвора, только автоматическим огнем. Ударно-спусковой механизм как правило размещается на станке или установке, в пехотном варианте органы управления на станке включают в себя две вертикальных рукоятки и спусковую клавишу между ними, в танковом пулемет оснащается дистанционным электроспуском.

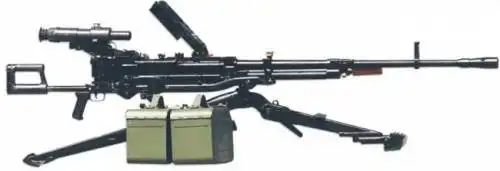

Крупнокалиберный пулемет "Корд" создан на Ковровском заводе им. Дегтярева (ЗИД) в 1990-х годах для замены состоящих на вооружении в России пулеметов НСВ и НСВТ.Само название "Корд" происходит от словосочетания "Конструкция оружейников- Дегтяревцев". Основной причиной разработки пулемета Корд стал тот факт, что производство пулеметов НСВ после развала СССР оказалось на территории Казахстана. Кроме того, при создании Корда ставилась цель повысить точность стрельбы по сравнению с НСВ-12.7. Новый пулемет получил индекс 6П50 и был принят на вооружение Российской армии в 1997 году. Серийное производство развернуто на заводе ЗИД в 2001 году.

В настоящее время пулеметы Корд используются как в качестве оружия поддержки пехоты, так и устанавливаются на бронетехнику, в частности, на танки Т-90. Кроме того, в силу совместимости пулеметов Корд и НСВ / НСВТ по креплениям к установкам, возможна замена выработавших свой ресурс на технике пулеметов НСВТ на новые Корд без каких либо модификаций на установках.

Крупнокалиберный пулемет "Корд" использует газоотводную автоматику с длинным рабочим ходом газового поршня, расположенного под стволом. Ствол пулемета быстросменный, воздушного охлаждения, на пулеметах новых выпусков оснащен эффективным дульным тормозом. Запирание ствола осуществляется поворотным затвором. В конструкции пулемета предусмотрен специальный буфер подвижных частей, в сочетании с дульным тормозом значительно снижающий пиковую отдачу оружия при стрельбе.

Стрельба ведется с открытого затвора. Питание патронами - из нерассыпной металлической ленты с открытым (незамкнутым) звеном от пулемета НСВ. Лента собирается из кусков по 10 звеньев при помощи патрона. Подача патронов из ленты - напрямую в ствол. Штатное направление движения ленты - справа налево, однако оно может быть легко изменено на обратное.

Из органов управления на теле пулемета имеются только спусковой рычаг и ручной предохранитель.

Органы управления огнем располагаются на станке либо установке. В пехотном варианте они включают закрепленные на люльке станка 6Т7 пистолетную рукоятку со спусковым крючком и механизм взведения затвора. Дополнительно пехотный станок оснащается складным прикладом со встроенным пружинным буфером отдачи.

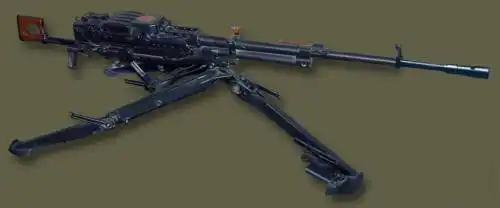

КРУПНОКАЛИБЕРНЫЙ ПУЛЕМЕТ НСВ НСВТ 12.7 "УТЕС"

Крупнокалиберный пулемет НСВ-12.7 (кодовое обозначение в ходе разработки "Утес") был разработан в период 1969 - 1972 годов конструкторами Никитиным, Соколовым и Волковым для замены устаревшего крупнокалиберного пулемета ДШКМ. При разработке изначально закладывалась универсальность нового пулемета - он мог использоваться как оружие поддержки пехоты с легкого пехотного станка-треноги, как зенитный пулемет со специальных установок, а также для вооружения бронетехники и малых судов. Пулемет был принят на вооружение в 1972 году и массово выпускался в СССР, кроме того, его копии выпускались в Югославии и Болгарии. После развала СССР основной производитель пулеметов НСВ, завод "Металлист", оказался в независимом Казахстане, и в России для замены этого пулемета был разработан крупнокалиберный пулемет "Корд". Вариант НСВ также производится в независимой Украине.Крупнокалиберный пулемет НСВ-12.7 использует газоотводную автоматику, газовый поршень с длинным ходом расположен под стволом. Ствол быстросменный. воздушного охлаждения. Запирание ствола производится путем смещения всего затвора вбок (влево), так что боевые упоры затвора входят в зацепление с пазами во вкладыше ствольной коробки. Затвор соединен с затворной рамой качающимися серьгами, затворная группа имеет несколько роликов, снижающих трение при ее движении в откате и накате. Стрельба ведется с открытого затвора. Питание патронами - из нерассыпной металлической ленты с открытым (незамкнутым) звеном. Лента собирается из кусков по 10 звеньев при помощи патрона. Подача патронов из ленты - напрямую в ствол. Штатное направление движения ленты - справа налево, однако оно может быть легко изменено на обратное.Из органов управления на теле пулемета имеются только спусковой рычаг и ручной предохранитель. Органы управления огнем располагаются на станке либо установке. В пехотном варианте они включают закрепленные на люльке станка 6Т7 пистолетную рукоятку со спусковым крючком и механизм взведения затвора. Дополнительно пехотный станок оснащается складным прикладом со встроенным пружинным буфером отдачи. На зенитном станке 6У6 спуск выведен на педаль (руки стрелка заняты механизмами наведения), в танковом варианте пулемет может оснащаться электрическим дистанционным спусковым механизмом. В пехотном варианте пулемет НСВ оснащается открытым прицелом, а также оптическим прицелом СПП с переменной кратностью 3-6Х или ночным прицелом. В зенитном и танковом варианте специальные прицелы крепятся к установке.

FN Minimi (Бельгия) / M249 (США)

Пулемет Minimi был разработан бельгийской компанией FN Herstal в середине - конце 1970х и начале 1980х годов и находится в серийном производстве примерно с 1981 года. Состоит на вооружении многих стран, в том числе в самой Бельгии, США (под обозначением М249 SAW), Канаде (обозначается С9), Австралии (обозначается F-89) и многих других.

Пулемет пользуется заслуженной популярностью за высокую мобильность в сочетании с огневой мощью, заметно превосходящей огневую мощь таких ручных пулеметов как РПК-74, L86A1 и других, построенных на базе автоматов, а не созданных "с нуля" как пулеметы. Отличительная особенность Minimi - возможность использовать для стрельбы как металлическую ленту (штатный метод), так и винтовочные магазины стандарта НАТО (от винтовки М16, резервный вариант) без каких-либо изменений в конструкции (аналогичной возможностью обладал чешский ручной пулемет Vz.52, созданный 30 годами ранее). Пулеметы Minimi используются для увеличения огневой мощи пехотных отделений, обеспечивая действенный огонь на дальностях до 600-800 метров, в сочетании с высокой мобильностью.

Minimi - легкий (ручной) пулемет, построен на основе газоотводной автоматики, запирание ствола осуществляется поворотом затвора. Питание -металлическая рассыпная лента или коробчатые магазины (приемник магазинов расположен на левой стороне оружия под приемником для ленты, магазин вставляется под углом примерно 45 градусов вниз от горизонтали).

При использовании ленты окно приемника для магазинов перекрывается пылезащитной шторкой, при вставлении магазина (при вынутой ленте) открытая шторка перекрывает путь подачи ленты. При использовании ленты часть энергии газового двигателя расходуется на протаскивание ленты, поэтому с лентой темп огня ниже, чем при магазинном питании. Лента как правило подается из пластиковых коробок или брезентовых "сумок" на металлическом каркасе, примыкаемых к пулемету снизу, емкостью в 100 или 200 патронов.

Ствол пулемета - быстросменный, оборудован пламегасителем и складной рукояткой для переноски. Выпускаются стволы трех основных размеров -стандартный длиной 465мм, "десантный" длиной 349 мм и "специального назначения" длиной 406 мм. Сошка складная, располагается под стволом на газоотводной трубке.

В зависимости от страны изготовления и модификации, Minimi может иметь приклады и цевье различной конструкции, крепления для оптических и ночных прицелов, и т.п. Управление огнем - при помощи пистолетной рукоятки со спусковым крючком, режим огня -только автоматический.

AUG /Hbar (Австрия)

При создании семейств стрелкового оружия, его производители в первую очередь ориентируются на некий базовый вариант (чаще всего штурмовую винтовку и её приворот), который обычно и известен широкой публике. Например, говоря о Steyr AUG, мы в первую очередь вспомним штурмовую винтовку.

И лишь затем речь пойдет о модификациях карабина, пулемета или же пистолета-пулемета. Тем не менее, не следует забывать, что многие виды оружия, в первую очередь известные по своим базовым вариантам, активно применяются и в модификациях.

Так, модульный стрелковый комплекс, известный как «армейская универсальная винтовка» («Armee Universal Geweh» или же AUG), производимый австрийской оружейной компанией «Steyr-Mannlicher AG» ассоциируется, прежде всего, с известной одноименной штурмовой винтовкой. Однако не следует забывать про другие варианты AUG, такие как ручной пулемет Steyr AUG H-Bar. Как явственно следует из названия самого пулемета, это оружие оборудовано длинным тяжелым стволом (удлиненным по сравнению с базовой штурмовой винтовкой более чем на 100 мм).

Ручной пулемет AUG H-Bar рассчитан на применение его как оружия огневой поддержки стрелкового пехотного отделения. Следует заметить, что ручной пулемет Steyr AUG H-Bar принципиально ничем не отличается от штурмовой винтовки Steyr AUG и легко в нее модифицируется путем замены длинного ствола на стандартный (длиной 508 мм). Кроме ствола, основными отличиями AUG Heavy-Barreled Automatic Rifle являются удлиненный магазин, емкостью в 42 патронов (емкость винтовочного магазина – 30 патронов) и наличие складных сошек. Это оружие выпускается фирмой «Steyr-Mannlicher AG» как самостоятельный образец, так и в качестве одного из модулей штурмовой винтовки Steyr AUG.

Что касается принципов автоматики, общей компоновки и принципов действия пулемета Steyr AUG H-Bar, то они абсолютно идентичны принципам штурмовой винтовки Steyr AUG. На данный момент выпускаются два варианта этого ручного пулемета: непосредственно Steyr AUG H-Bar и Steyr AUG H-Bar/Т. Первый из вариантов оборудован рукояткой для переноски оружия с вмонтированным в нее оптическим прицелом (близкой к рукояти Steyr AUG А1). В варианте AUG H-Bar/Т пулемет оборудован специальной планкой (мостиком), предназначенной для крепления различных ночных и/или оптических прицелов.

При особых потребностях, оба варианта ручного пулемета могут быть переоборудованы для ведения огня с заднего шептала. В этом случае в модуль приклада оружия монтируется новая сборка УСМ (ударно-спускового механизма). Кроме того, новой рукоятью оборудуется модуль рамы затвора. Впрочем, на основные характеристики оружия ведения огня с заднего шептала не влияет.

Ручной пулемет Steyr AUG H-Bar в полной мере обладает всеми преимуществами (впрочем, и недостатками тоже) системы «булл-пап» и, подобно штурмовой винтовке Steyr AUG, является одним из весьма интересных образцов современного стрелкового оружия.

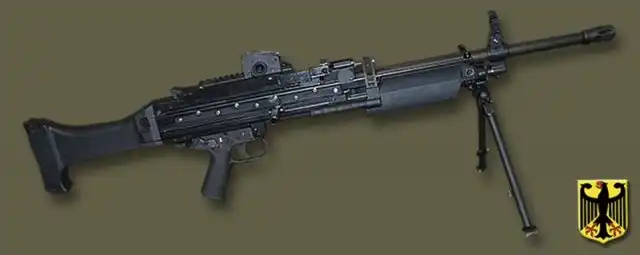

Ручной пулемет Heckler-Koch HK MG4 MG 43 (Германия)

Ручной пулемет HK MG-43 разрабатывался известной немецкой компанией Хеклер-Кох со второй половины 1990х годов, и его прототип впервые был показан широкой публике в 2001 году. Новый пулемет стал прямым конкурентом такому популярному образцу, как бельгийский FNMinimi / M249 SAW, и предназначен на ту же роль - легкого и мобильного оружия огневой поддержки уровня пехотного отделения. Данный пулемет в 2003 году принят на вооружение Бундесвера (Армии ФРГ) под обозначением MG4, а в 2007 году был заключен и первый экспортный контракт с Испанией.

В германской армии MG4 постепенно замени тболее тяжелый, но и более мощный единый пулемет MG3 калибра 7.62мм НАТО, используемый в роли ручного.

Каки винтовка HK G36 этой же фирмы, пулемет HK MG4 знаменует переход Хеклер-Кох от систем на основе автоматики с полусвободным затвором с торможением роликами к системам с газоотводной автоматикой.

Пулемет HK MG4 является автоматическим оружием с ленточным питанием, газоотводной автоматикой, воздушным охлаждением ствола. Газовый поршень располагается под стволом и жестко связан с затворной рамой, на которой расположен поворотный затвор. На верхней части затворной рамы расположен ролик, приводящий в движение механизм подачи ленты. Ствол пулемета быстросменный, оснащен пламегасителем и складной рукояткой для переноски и смены ствола. Питание пулемета осуществляется при помощи стандартной рассыпной ленты, подача которой осуществляется с левой стороны оружия. К пулемету может примыкаться специальная коробка, вмещающая ленту на 100 или 200 патронов.

Выброс пустых звеньев ленты - направо, стреляных гильз - вниз. Пулемет HK MG4 может вести только автоматический огонь, двусторонний предохранитель расположен над пистолетной рукояткой. Стрельба ведется с открытого затвора. Рукоятка заряжания расположена справа. Пулемет имеет складной влево пластиковый приклад, пластиковое легкое цевье и складную двуногую сошку, установленную на газоотводном блоке. Кроме того, на нем предусмотрены крепления для установки на технику или пехотный станок.

Прицельные приспособления включают мушку на складном основании и регулируемый быстросъемный целик, установленный на направляющую типа Picatinny на крышке ствольной коробки. Целик проградуирован от 100 до 1000 метров, вместо него (или вместе с ним) возможна установка различных дневных и ночных прицелов со стандартными креплениями.

Пулемет Heckler & Koch HK 121 MG5 (Германия)

В связи с устареванием состоящих на вооружении Бундесвера (армии ФРГ) единых пулеметов MG 3 калибра 7.62мм НАТО (производство которых в Германии уже давно прекращено) в 2009 году известная германская компания Хеклер-Кох (HecklerundKoch ) представила свой новый опытный единый пулемет HK 121 под патрон 7.62х51 НАТО. Этот пулемет разработан на базе 5.56мм ручного пулемета HK 43 / MG 4, и в 2013 году был принят на вооружение Бундесвера и получил официальный индекс MG5

Пулемет HK 121 / MG5 использует газоотводную автоматику, газовый поршень с длинным рабочим ходом располагается под стволом. В конструкции предусмотрен ручной газовый регулятор. Запирание ствола осуществляется поворотным затвором с двумя боевыми упорами. Ствол пулемета воздушного охлаждения, быстросменный, оснащен пламегасителем и складной рукояткой для переноски и смены ствола. Пулемет HK121 стреляет с открытого затвора, только автоматическим огнем.

Питание пулемета осуществляется при помощи рассыпной металлической ленты с разомкнутым звеном, подача которой осуществляется с левой стороны оружия. С левой стороны ствольной коробки к пулемету может промыкаться круглая патронная коробка из пластика от MG3, вмещающая ленту на 50 патронов, либо лента может подаваться из отдельно стоящих коробок емкостью 200 патронов.

Пулемет НК 121 / MG5 имеет складной влево пластиковый приклад и складную двуногую сошку, установленную на газоотводном блоке. Под трубкой газового поршня выполнена пластиковая складная рукоятка (для стрельбы «с рук»), которая в сложенном виде образует небольшое цевье. Кроме того, на пулемете предусмотрены стандартные крепления для установки на технику или пехотные станки от MG 3.

Прицельные приспособления включают мушку на складном основании и регулируемый быстросъемный целик, установленный на направляющую типа Picatinny на крышке ствольной коробки. На ту же направляющую также могут устанавливаться различные дневные и ночные оптические прицелы.

Легкий пулемет Valmet KvKK 62 (Финляндия)

Легкий (ручной) пулемет "7.62mm KvKK 62" ('Kevyt KoneKivaari', по фински обозначает "легкий пулемет") разрабатывался компанией Валмет с конца 1950х годов на замену устаревшему пулемету Лахти-Салоранта ЛС-26. Первые прототипы пулеметов KvKK 62 появились в 1960 году, в 1962 году он был принят на вооружение Финской Армии (Сил Самообороны Финляндии, ССФ), поставки в войска начались в 1966 году.

KvKK 62 до сих пор состоит на вооружении ССФ, а также поставлялся в Катар. В настоящее время в Финляндии существуют планы по частичной замене KvKK 62 на единые пулеметы ПКМ, закупаемые в России, как на обеспечивающие большую огневую мощь и надежность.

KvKK 62 построен на основе автоматики с газовым двигателем. Огонь ведется с открытого затвора, запирание осуществляется перекосом затвора вверх, за крышку ствольной коробки. Ствольная коробка фрезерованная из стали, возвратная пружина расположена в полом металлическом прикладе. Питание осуществляется из брезентовых круглых сумок (с металлическим каркасом), примыкаемых к пулемету справа. Каждая сумка вмещает металлическую ленту на 100 патронов. Экстракция стрелянных гильз - вниз, окно для выброса гильз находится под лентоприемником.

В целом, KvKK 62 имеет довольно корявый внешний вид, во многом благодаря пистолетной рукоятке примитивной формы без спусковой скобы и металлическому прикладу, к которому снаружи справа крепится длинный шомпол. Пулемет имеет складную вбок рукоятку для переноски, расположенную перед лентоприемником, и складную двуногую сошку под стволом, а также крепления на нижней части ствольной коробки для установки на технике. Надо заметить, что отсутствие спусковой скобы (ее заменяет вертикальная планка перед спусковым крючком) вызвано необходимостью обеспечить стрельбу зимой, когда солдаты носят толстые перчатки или рукавицы.

Из достоинств пулемета (по отзывам пользователей) нужно отметить высокую точность стрельбы очередями, незначительную отдачу, взаимозаменяемость по боеприпасам со штатными финскими автоматами, высокий темп стрельбы. Недостатки - это в первую очередь повышенная (по сравнению с автоматами) чувствительность к загрязнению и попаданию влаги внутрь оружия, и отсутствие быстросменного ствола, не позволяющее вести более или менее продолжительный автоматический огонь. Кроме того, KvKK 62 несколько тяжеловат для своих боевых характеристик.

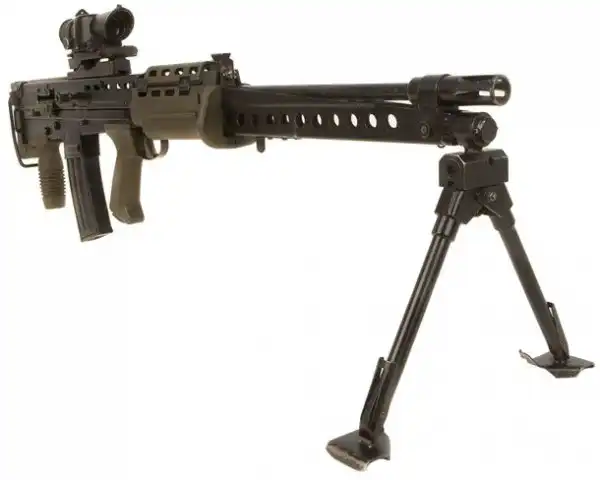

Ручной пулемет L86A1 - SA-80 Light Support Weapon (Великобритания)

Ручной пулемет L86А1 разрабатывался в Великобритании как составная часть программы SA-80, включавшей в себя автомат IW и ручной пулемет LSW, построенные на единой "платформе" с максимальной унификацией по компонентам. Первоначально разработка велась под экспериментальный английский патрон калибра 4.85х49мм, после принятия в конце 1970х годов бельгийского варианта SS109 патрона 5.56х45мм в качестве стандарта НАТО дальнейшие разработки велись под него.

Пулемет был готов к 1989 году,и стал поступать на вооружение под обозначением L86A1. Нужно сказать. что пулемет унаследовал все проблемы и беды штурмовой винтовки L85A1, включая низкую надежность, неудобство в обращении и прочее в том же духе. Из-за малой надежности этот "пулемет" фактически можно было использовать скорее как эрзац снайперской винтовки, благодаря длинному тяжелому стволу и хорошему оптическому прицелу. Даже невзирая на проблемы с надежностью, отсутствие быстросменного ствола и малая емкость магазинов существенно ограничивала возможности L86A1 в качестве оружия поддержки.

И если проблемы винтовкиL85A1 были решены путем серьезной модернизации в конфигурацию L85А2, то пулеметы, выпущенные в гораздо меньшем количестве, модифицировать не стали. Вместо них вооруженные силы Великобритании закупают пулеметы FN Minimi,которые и возьмут на себя роль именно оружия огневой поддержки уровня отделения. Оружие L86A1 пока также останется на вооружении войск для обеспечения прицельной стрельбы одиночными выстреламии короткими очередями на дальностях, недоступных для автоматов L85A2 и пулеметов Minimi, имеющих более короткий ствол.
