Деревянные рыбки Монтуриоля

Артист, изображающий Монтуриоля в макете «Иктинео»
на параде в честь для культуры Каталонии

«Иктинео» был сделан качественно и выдерживал погружения на глубину до 20 метров, что для тех времен являлось рекордом. Изобретатель считал, что он может опускаться и на 50 метров, но проверить это на практике не рискнул. Правда, скорость аппарата, как и у большинства «ручных» субмарин была очень низкой: всего два узла на поверхности и еще меньше — под водой. В 1862 году, после примерно полусотни успешных испытательных погружений, «Иктинео», стоявший у причала, был раздавлен налетевшим на него пароходом. Но Монтуриоль не очень жалел об этом, так как у него уже родился проект гораздо более крупной и совершенной субмарины с двигателем.

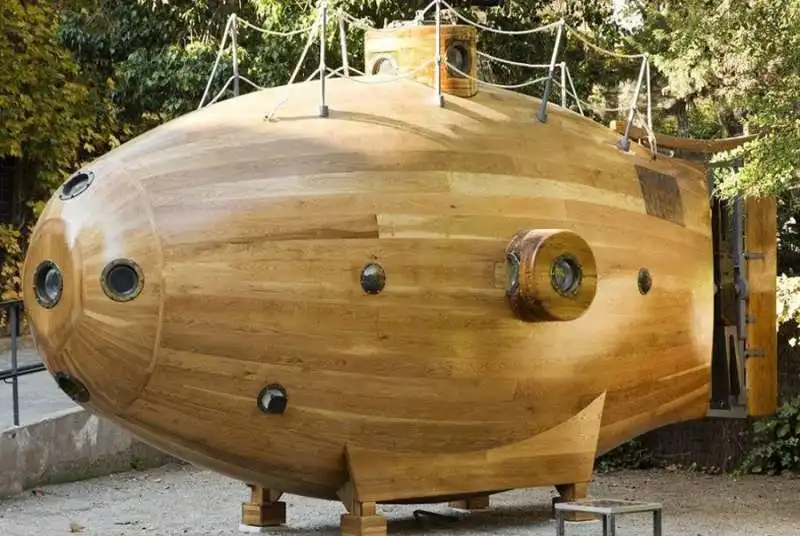

Полноразмерный макет «Иктинео», выставленный в Барселоне.
Обращает на себя внимание оригинальный «сдвоеннный» винт.
Очевидно, Монтуриоль считал, что такая конструкция более эффективна.

Вторая субмарина Нарсиса Монтуриоля строилась методом краудфандинга. Изобретатель объявил общенародную подписку, и ему удалось настолько сильно заинтересовать соотечественников идеей подводного флота, что они собрали весьма приличную сумму в 300 тысяч песет. Для сравнения, на эти деньги можно было соорудить пять парусных фрегатов или два паровых. А Монтуриоль построил на них первую в мире подводную лодку с тепловым двигателем, получившую название «Иктинео-II». При этом изобретенный им двигатель был абсолютно уникальным.

Он представлял собой комбинированную паросиловую установку с шестью цилиндрами и двумя котлами. При движении на поверхности она действовала как обычная паровая машина с угольной топкой, которая разогревала один котел, работваший на три цилиндра. Перед погружением топку гасили, а под водой включался второй котел, тоже работавший на три цилиндра, но нагревавшийся за счет экзотермической реакции взаимодействия цинкового порошка с диоксидом марганца и хлоратом калия. При этой реакции выделялся кислород, освежавший атмосферу внутри корпуса.

Чертежи «Иктинео-II», на которых можно рассмотреть ее
устройство. Хорошо видна двухкорпусная схема лодки.

«Иктинео-II» имел водоизмещение 46 тонн, длину 17 метров, а его прочный корпус вмещал до 20 человек. Мощность угольной паровой машины составляла 6 л.с., а «химической» — всего 2 л.с. Конечно, для 46-тонного судна этого было явно маловато. Поначалу Монтуриоль намеревался строить субмарину из металла, но набранной суммы на это не хватило. Поэтому «Иктинео-II», как и его предшественник, получился деревянным, лишь с отдельными металлическими деталями и узлами. И он так же был чисто экспериментальным, без каких-либо приспособлений для военного или коммерческого применения.

Субмарину спустили на воду в Барселоне весной 1865 года, а 22 мая она успешно совершила погружение на 30 метров, побив тем самым рекорд «Иктинео-I». Однако двигатель при этом не включался. Потом в испытаниях почему-то наступил длительный перерыв. Возможно, изобретатель занимался доводкой силовой установки и внесением каких-то изменений в конструкцию. В 1867 году «Иктинео-II» уже ходил по поверхности на паровой тяге, достигнув 22 октября максимальной скорости 4,5 узла. Той же осенью предпринимались попытки задействовать химический парогенератор для подводного хода, но об их результатах ничего не известно. Можно лишь предположить, что они оказались не очень успешными.

Полноразмерный макет «Иктинео-II», выставленный в
морском порту Барселоны.

Тем временем, деньги у Монтуриоля закончились, а поиски новых спонсоров и попытки выбить государственное финансирование успехом не увенчались. Мало того, от него, как от судовладельца, потребовали выплатить соответствующий налог за три года. А на изобретателе уже висели долги почти в 100 тысяч песет. Ему не оставалось ничего иного, кроме как объявить себя банкротом. Субмарину конфисковали в погашение задолженности, а кредиторы, не зная, что с ней делать, в 1868 году отправили «Иктинео-II» на слом. Так закончились первые в Испании опыты по созданию подводных лодок.

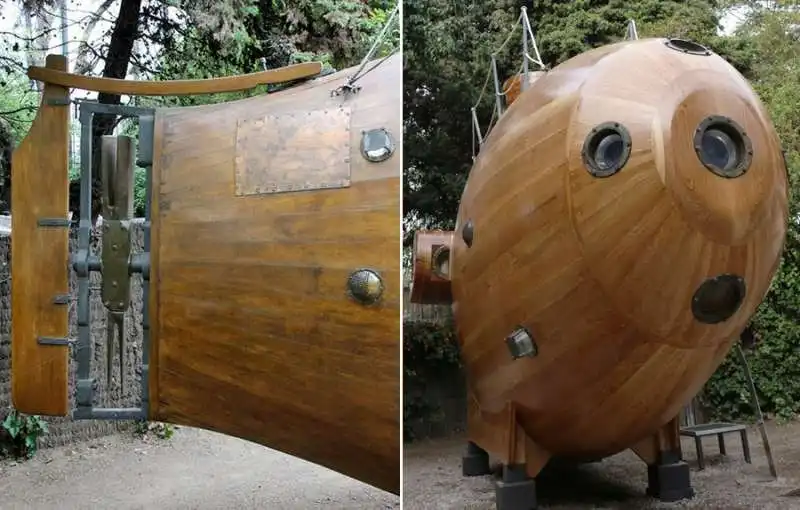

Детали конструкции
