Кулачковый насос: принцип работы, особенности конструкции и сферы применения

Внешне такое оборудование может показаться довольно простым. Внутри корпуса находятся два вращающихся ротора с кулачками, которые синхронно движутся навстречу друг другу, но непосредственно не соприкасаются. За счет вращения между роторами и стенками рабочей камеры образуются полости, куда поступает перекачиваемая среда. Затем эти порции жидкости перемещаются от всасывающего патрубка к нагнетательному. Конструкция кажется незамысловатой, однако именно она позволяет насосу работать с продуктами, для которых обычные центробежные модели подходят далеко не всегда.

Что представляет собой кулачковый насос

Кулачковый насос часто называют роторно-кулачковым или лопастным объемным насосом. Его главная особенность заключается в принципе перемещения рабочей среды. Если центробежный насос передает жидкости энергию за счет вращения рабочего колеса и рассчитан прежде всего на относительно текучие среды, то кулачковая конструкция буквально захватывает определенный объем продукта и переносит его в сторону выхода.

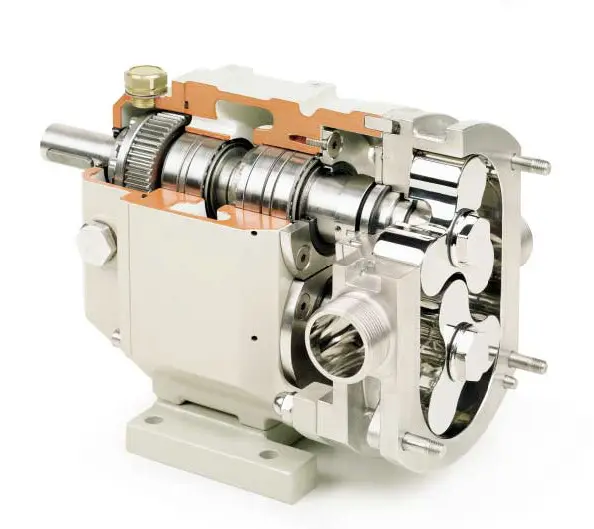

Внутри корпуса располагается пара роторов. На каждом из них имеются выступы, которые и называют кулачками. Роторы вращаются синхронно благодаря механизму привода, при этом между ними сохраняется небольшой зазор. Благодаря этому детали не трутся друг о друга, а вероятность загрязнения продукта металлическими частицами существенно снижается.

При вращении роторов свободное пространство со стороны входного патрубка увеличивается. В этой зоне возникает разрежение, благодаря которому жидкость поступает внутрь рабочей камеры. Затем продукт оказывается в пространствах между кулачками и внутренней поверхностью корпуса. Роторы перемещают его к выходному патрубку, где объем камеры уменьшается и жидкость вытесняется дальше по трубопроводу.

Получается своеобразный конвейер для жидкости. Только вместо ленты здесь работают вращающиеся роторы, а вместо коробок или деталей они перемещают порции продукта.

Почему кулачки не соприкасаются

Это одна из ключевых особенностей конструкции. На первый взгляд может показаться логичным сделать роторы соприкасающимися, чтобы они эффективнее выталкивали жидкость. На практике такая схема быстро привела бы к повышенному износу, нагреву и повреждению рабочих поверхностей.

Поэтому роторы синхронизируются специальным механизмом. Как правило, передача вращения между ними организована таким образом, чтобы кулачки проходили друг возле друга с минимальным зазором. Точная геометрия и правильно рассчитанные зазоры позволяют перемещать жидкость с хорошей производительностью и одновременно ограничивать обратные перетечки.

Это особенно важно при работе с продуктами, где чистота оборудования имеет большое значение. В пищевой и фармацевтической промышленности конструкции насосов часто выполняются с учетом санитарных требований. Гладкие внутренние поверхности, подходящие материалы и возможность удобной мойки позволяют использовать оборудование там, где обычного промышленного исполнения недостаточно.

Как работает кулачковый насос на практике

Упрощенно рабочий цикл можно разделить на несколько последовательных этапов.

Сначала привод раскручивает роторы. Обычно вращение происходит с относительно небольшой скоростью, особенно если оборудование предназначено для работы с вязкими или чувствительными продуктами.

Затем кулачки начинают формировать увеличивающиеся полости со стороны всасывания. Внутри корпуса создается зона пониженного давления, и продукт поступает через входной патрубок.

После этого жидкость оказывается захваченной между рабочими поверхностями ротора и корпуса. Она не просто перемещается по трубе за счет потока, а физически переносится вращающимися элементами от входа к выходу.

На нагнетательной стороне объем свободного пространства сокращается. Продукт вытесняется из камеры и продолжает движение по трубопроводу.

Цикл повторяется снова и снова. При стабильной частоте вращения насос обеспечивает достаточно предсказуемую подачу, что делает такие агрегаты интересными не только для обычного перекачивания, но и для технологических операций, где важна дозированная подача продукта.

Какие жидкости можно перекачивать

Именно универсальность по отношению к рабочим средам стала одной из причин популярности кулачковых насосов. Они способны работать не только с маловязкими жидкостями, но и с продуктами, которые обычному насосу пришлось бы перемещать с большими трудностями.

В пищевой промышленности оборудование применяется для перекачивания молочных продуктов, сливок, йогуртов, соусов, сиропов, джемов, фруктовых и овощных масс. В зависимости от конкретной конструкции возможна работа с продуктами, содержащими мягкие твердые частицы.

Например, если в продукте присутствуют кусочки фруктов, ягод или другие включения, слишком агрессивная схема перекачивания способна нарушить их структуру. Кулачковый насос при правильно выбранной скорости вращения позволяет действовать гораздо аккуратнее.

Еще одна важная категория это вязкие жидкости. Сюда относятся различные пасты, кремы, масла, концентраты, смазочные материалы, некоторые виды клеев и химических составов. Там, где жидкость плохо растекается самостоятельно, объемный принцип действия оказывается особенно полезным.

При этом нельзя считать любой кулачковый насос универсальным решением абсолютно для всех сред. Химический состав, температура, наличие абразивных частиц, вязкость и требуемое давление необходимо учитывать еще на этапе подбора оборудования.

Где используются такие насосы

Область применения кулачковых насосов довольно широкая. В первую очередь это предприятия, где требуется аккуратная транспортировка продукта.

Пищевая промышленность

Это одна из наиболее очевидных сфер. Здесь оборудование используется на линиях производства молочных продуктов, соусов, сиропов, кондитерских масс, напитков и различных полуфабрикатов.

Особенность пищевого производства заключается в том, что насос должен не просто перекачивать продукт. Он не должен заметно ухудшать его характеристики. Для некоторых продуктов критичны образование пены, интенсивное перемешивание и разрушение структуры.

Поэтому низкоскоростная работа и сравнительно мягкое воздействие на продукт становятся серьезным преимуществом.

Фармацевтика

В фармацевтическом производстве требования к оборудованию еще строже. Здесь важны чистота, возможность санитарной обработки и отсутствие нежелательного контакта продукта с загрязнениями.

Специализированные модели могут иметь исполнение из коррозионностойких материалов и конструкцию, рассчитанную на регулярную очистку. В зависимости от конкретной задачи насос может использоваться для перемещения различных жидких и вязких технологических сред.

Косметическая промышленность

Кремы, гели, эмульсии, шампуни и другие косметические составы тоже требуют аккуратного обращения. Если насос слишком сильно воздействует на продукт, это может сказаться на его внешнем виде и однородности.

Кулачковые модели позволяют организовать транспортировку таких составов между технологическими емкостями и отдельными участками производственной линии.

Химическая промышленность

Здесь диапазон рабочих сред становится еще шире. Насосы применяются для различных растворов, эмульсий, полимерных составов, масел, красок, клеев и других продуктов.

Однако в химическом производстве особенно важно правильно подобрать материалы контактирующих деталей. Один и тот же насос нельзя автоматически использовать для любой жидкости. Агрессивность среды способна повлиять на уплотнения, корпус и рабочие элементы.

Главное преимущество перед центробежным насосом

Сравнивать эти два типа оборудования напрямую не всегда корректно, поскольку они создавались для разных задач. Но разница в принципе работы хорошо объясняет, почему кулачковые насосы востребованы на определенных участках производства.

Центробежный насос особенно хорош там, где требуется перемещать большие объемы относительно маловязкой жидкости. Он прост, распространен и отлично подходит для воды и множества похожих сред.

Кулачковый насос интереснее становится тогда, когда жидкость густая, чувствительная или содержит определенные включения. Объемный принцип позволяет поддерживать подачу при изменении характеристик рабочей среды.

Еще один плюс заключается в возможности регулировать производительность изменением частоты вращения. Для этого в современных установках часто применяются частотные преобразователи. Скорость роторов можно подбирать под конкретный технологический процесс, не заставляя насос постоянно работать на максимальном режиме.

Плюсы кулачковых насосов

У такого оборудования есть целый набор преимуществ, которые особенно заметны в промышленной эксплуатации.

Первое это способность работать с жидкостями разной вязкости. Насос может использоваться как для сравнительно текучих продуктов, так и для достаточно густых составов.

Второе преимущество это аккуратное перемещение рабочей среды. Низкая скорость вращения и конструкция роторов позволяют уменьшить интенсивность воздействия на продукт. Для пищевых и косметических производств это может быть особенно важно.

Третья сильная сторона это реверсивность у многих конструкций. При изменении направления вращения можно изменить направление движения рабочей среды. Это удобно для некоторых технологических линий и операций по освобождению трубопроводов.

Еще один плюс это возможность перекачивания продуктов с твердыми или мягкими включениями. Разумеется, допустимый размер и характер частиц зависят от конкретной модели и зазоров внутри насоса.

Наконец, нельзя забывать о санитарном исполнении. Для пищевой и фармацевтической отраслей выпускаются модели, которые проектируются с учетом требований к очистке и гигиене.

Есть ли недостатки

Как и любое специализированное оборудование, кулачковый насос не является идеальным вариантом на все случаи жизни.

Конструкция сложнее, чем у некоторых распространенных центробежных насосов. Внутри присутствуют роторы, синхронизирующий механизм, уплотнения и другие элементы, которые требуют правильной настройки и обслуживания.

Цена оборудования тоже может быть выше. Особенно это заметно, когда речь идет о санитарных моделях из нержавеющей стали, рассчитанных на пищевое или фармацевтическое производство.

Кроме того, насос чувствителен к неправильному подбору режима работы. Если постоянно эксплуатировать его за пределами расчетных параметров, возрастает нагрузка на подшипники, уплотнения и другие элементы.

Отдельно стоит учитывать абразивность среды. Даже если насос способен пропускать определенные твердые включения, регулярная работа с большим количеством абразива способна ускорить износ.

На что смотреть при выборе

Покупать насос только по мощности двигателя или диаметру патрубка не стоит. Для правильного подбора требуется гораздо больше информации.

В первую очередь определяют характеристики рабочей среды. Нужно знать ее вязкость, температуру, плотность и химические свойства. Если в составе присутствуют твердые частицы, важно указать их размер, форму и концентрацию.

Следующий параметр это необходимая производительность. Она показывает, какой объем продукта насос должен перемещать за единицу времени. Слишком маленькая модель не справится с задачей, а чрезмерно производительное оборудование может оказаться неоправданно дорогим и неудобным для конкретной линии.

Также необходимо учитывать давление в системе. Чем выше сопротивление трубопровода и арматуры, тем серьезнее требования к насосу и приводу.

Не менее важна температура продукта. Высокая температура влияет на вязкость жидкости и одновременно предъявляет дополнительные требования к уплотнениям и материалам.

Если насос устанавливается на пищевом или фармацевтическом производстве, необходимо отдельно рассматривать санитарное исполнение, материалы контактирующих деталей и возможности мойки.

Почему важны форма и количество кулачков

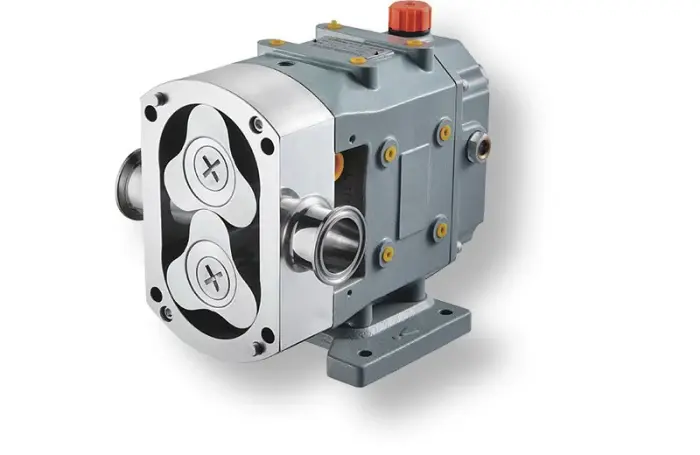

Роторы кулачкового насоса могут иметь разную геометрию. На рынке встречаются двух-, трех- и многокулачковые варианты. Форма ротора влияет на характер подачи, допустимые условия эксплуатации и способность работать с определенными продуктами.

Ротор с меньшим количеством крупных кулачков способен формировать объемные полости, что бывает полезно при перекачивании продуктов с включениями. Более сложная геометрия может обеспечивать более равномерную подачу и подходить для других технологических условий.

Поэтому выбор ротора нельзя рассматривать отдельно от самого продукта. Для густого соуса и жидкости с кусочками фруктов могут потребоваться совершенно разные решения, даже если требуемая производительность у них примерно одинаковая.

Обслуживание оборудования

Надежность насоса во многом зависит не только от качества изготовления, но и от того, насколько правильно его эксплуатируют.

Важно следить за состоянием уплотнений и подшипников, контролировать посторонние шумы и вибрацию. Любое заметное изменение поведения оборудования может говорить о начинающейся проблеме.

На пищевых производствах отдельное внимание уделяется очистке. Остатки продукта не должны накапливаться в рабочих полостях и трубопроводах. Поэтому конструкция насоса должна позволять проводить необходимые процедуры обслуживания и санитарной обработки.

Не стоит забывать и о приводе. Неправильно выбранный двигатель или чрезмерная нагрузка могут привести к перегреву и ускоренному износу.

При остановке системы также важно учитывать свойства продукта. Если внутри осталась густая масса, которая способна быстро застыть или затвердеть, после завершения работы может потребоваться промывка.

Кулачковый насос как часть производственной линии

Сам по себе насос редко существует в отрыве от остального оборудования. Обычно он является частью технологической системы, куда входят емкости, трубопроводы, клапаны, фильтры, теплообменники, дозаторы и средства автоматизации.

Поэтому выбирать его нужно не только по каталожным характеристикам. Необходимо представить весь путь продукта от одной точки до другой.

Если трубопровод длинный и имеет большое количество поворотов, фильтров и арматуры, сопротивление системы будет выше. Если продукт горячий и вязкость меняется при охлаждении, параметры насоса тоже могут потребовать корректировки.

В автоматизированной линии может использоваться регулирование частоты вращения. Это позволяет связать производительность насоса с другими операциями и поддерживать более стабильный технологический процесс.

Что в итоге

Кулачковый насос нельзя назвать заменой всем остальным видам насосного оборудования. Его сильная сторона совсем в другом. Это специализированное решение для ситуаций, когда обычного перекачивания жидкости недостаточно и необходимо учитывать ее вязкость, структуру, чувствительность и состав.

Такие насосы особенно интересны для пищевой, фармацевтической, косметической и химической промышленности. Они способны работать с широким диапазоном жидких и вязких продуктов, а при правильном выборе конструкции позволяют перемещать среду достаточно бережно.

Главное здесь не гнаться за максимальной производительностью и не выбирать оборудование исключительно по цене. Хороший результат получается тогда, когда насос подбирается под конкретную жидкость, давление, температуру, расход и требования технологической линии.

Если задача связана с перекачиванием густого продукта, суспензии или чувствительной жидкости, кулачковая конструкция определенно заслуживает внимания. Правильно рассчитанный агрегат способен годами работать в составе производственной линии, обеспечивая стабильную подачу и не создавая лишних проблем для персонала.
