Телебашня Останкино. Взгляд изнутри
Откуда к нам приходит телевидение?
Как известно, ТВ-сигнал можно получать не только с помощью домовой антенны по эфиру,
но и с помощью кабельного телевидения.
Самое интересное - понять как осуществляется трансляция в обоих случаях.
В этом нам может помочь экскурсия в Центр ввода сигналов, который расположен на седьмом этаже Останкинской телебашни.
Осторожно! Много букв и техники.
Поехали.
1. Фото монументального сооружения из близлежащего парка. Целиком в объектив башня просто не влезает)
2. Это специальные прожекторы - подсвечивают станцию по ночам, чтобы "информационная игла" выглядела красиво.

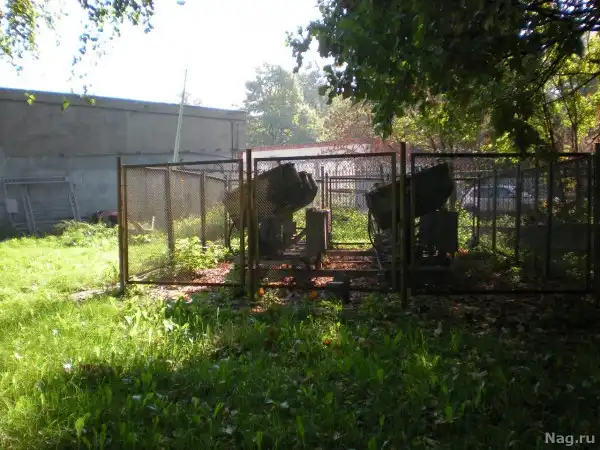

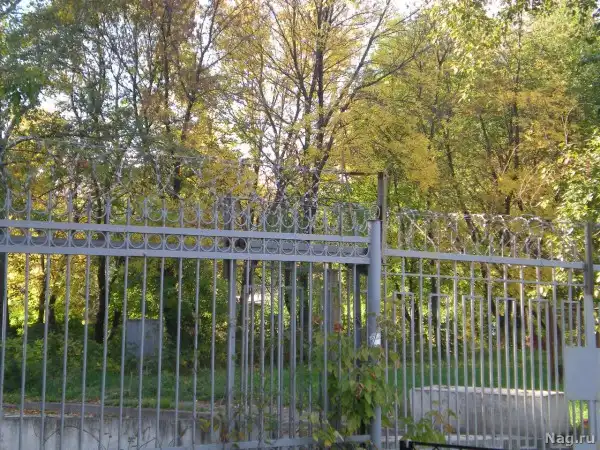

3. Колючка на заборе так себе, но есть и другие системы безопасности.
Забор "подперт" бетонными блоками - явно, чтобы не дать прорваться внутрь большегрузным машинам,
которые легко собьют хлипкие конструкции. Кстати, на башне, кроме эфирных передатчиков,
множество телекоммуникационного оборудования - от позиций сотовой связи до сети Tetra,
которую используют правоохранительные органы.
4. Пожалуйте в начало экскурсии
Одиночных посетителей, видимо, обещают расстреливать из пулеметов :)

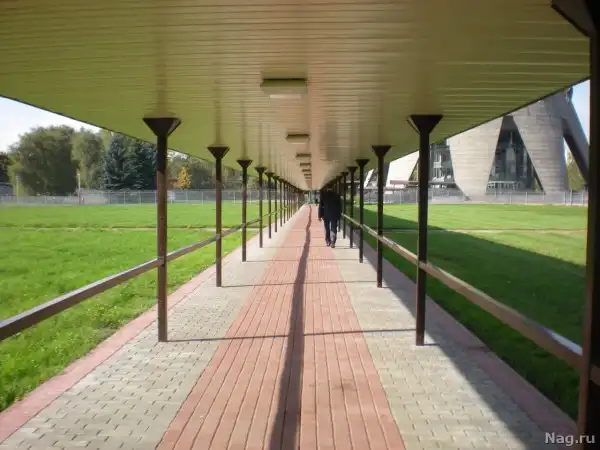

5. К башне ведет крытая галерея - это на случай дождя или снега.
Все-таки досмотр безопасности работает не спеша - круче, чем в самолете при полете в Штаты или Израиль. Фотографировать это место нам не разрешили.
Четыре поста - просканируют все, что только возможно. Ну и четыре товарища в форме с автоматами АКСУ проверяют документы.
Не считая внутренней охраны - явно ребятки из ФСБ, судя по выправке.
6. После досмотра можно зайти вот в эти двери с небольшим шлюзом.

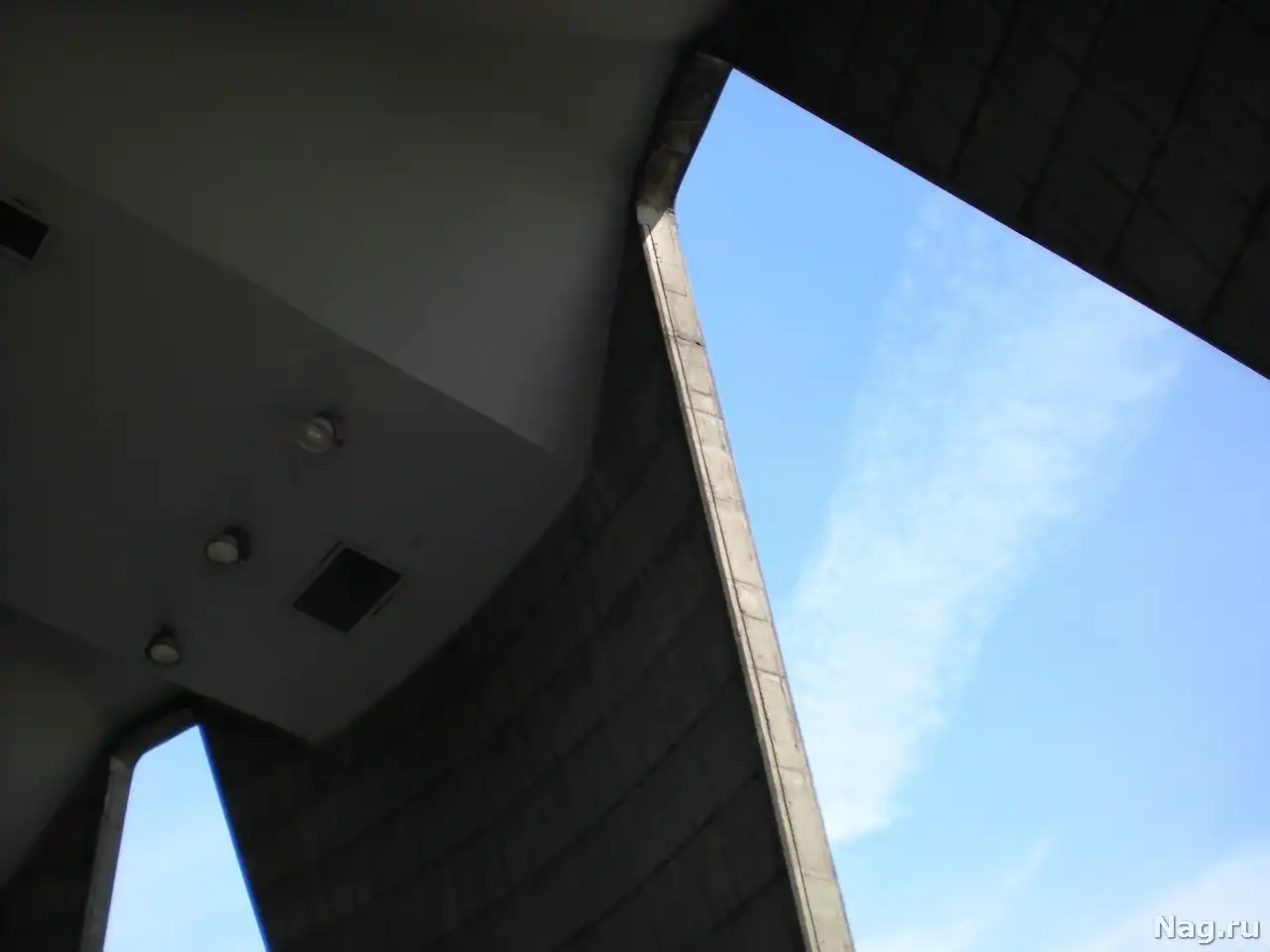

Вот такие своды у башни - вблизи они огромны, высота шестиэтажного дома, а глубина залегания фундамента - всего-то три метра
7. Пока служба безопасности "потрошит" остальных журналистов, можно посмотреть выставку раритетной техники в фойе той зоны, которая доступна для обычных экскурсий.

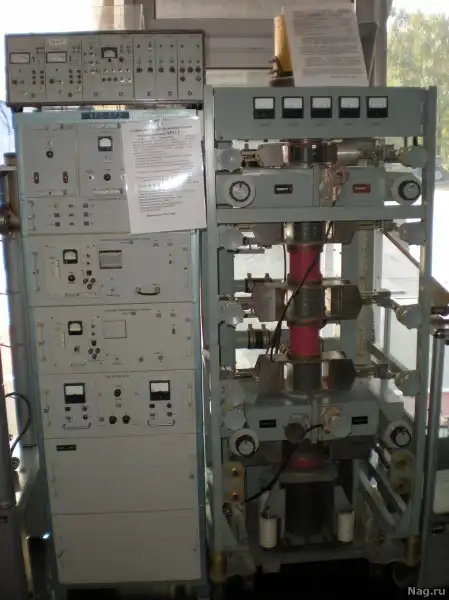

Вот раритетная стойка радиовещательной стереофонической аппаратуры АРС-1

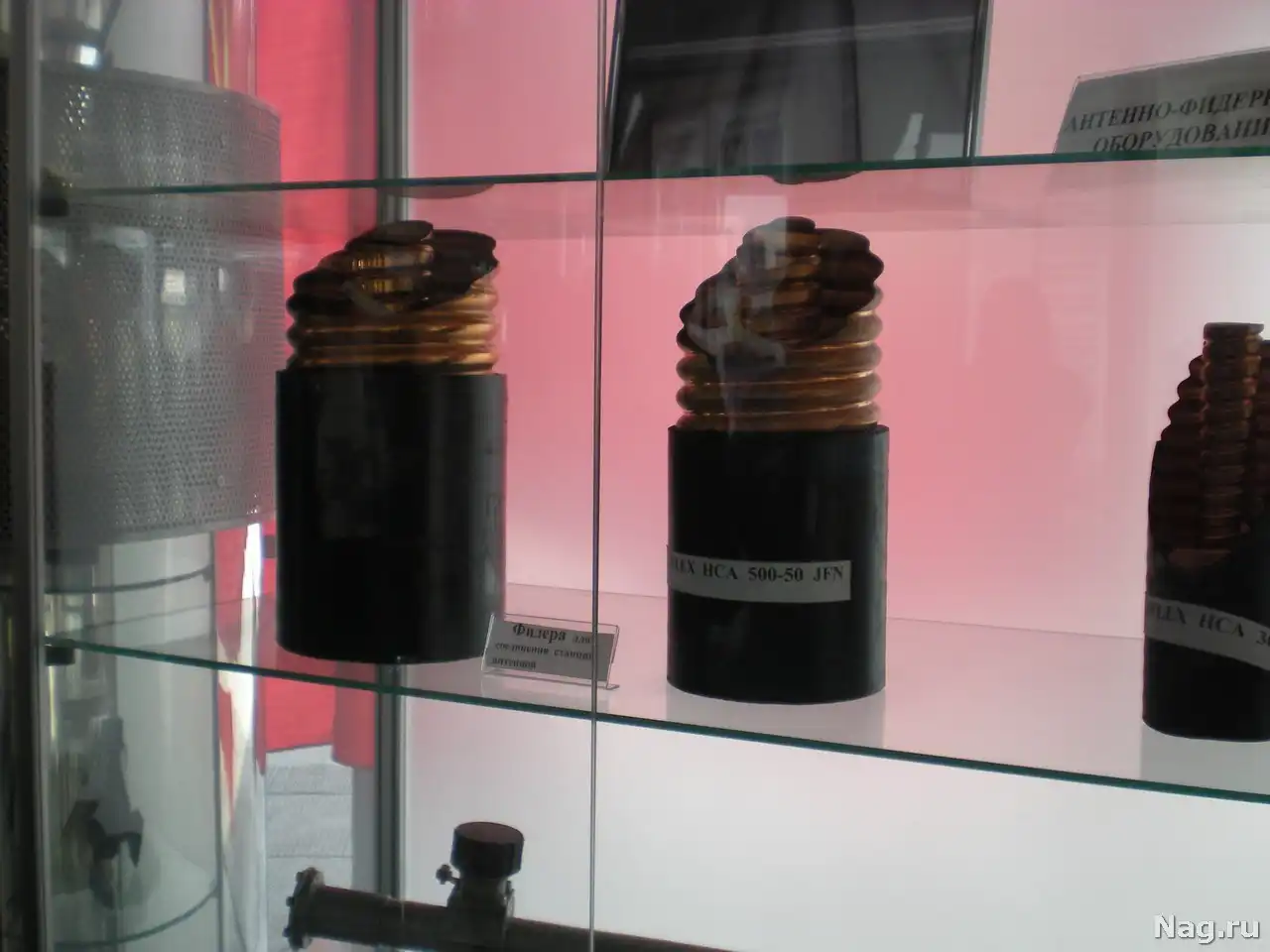

Небольшая коллекция фидеров для соединения антенн и эфирных передатчиков - именно они виновники пожара станции в 2000м

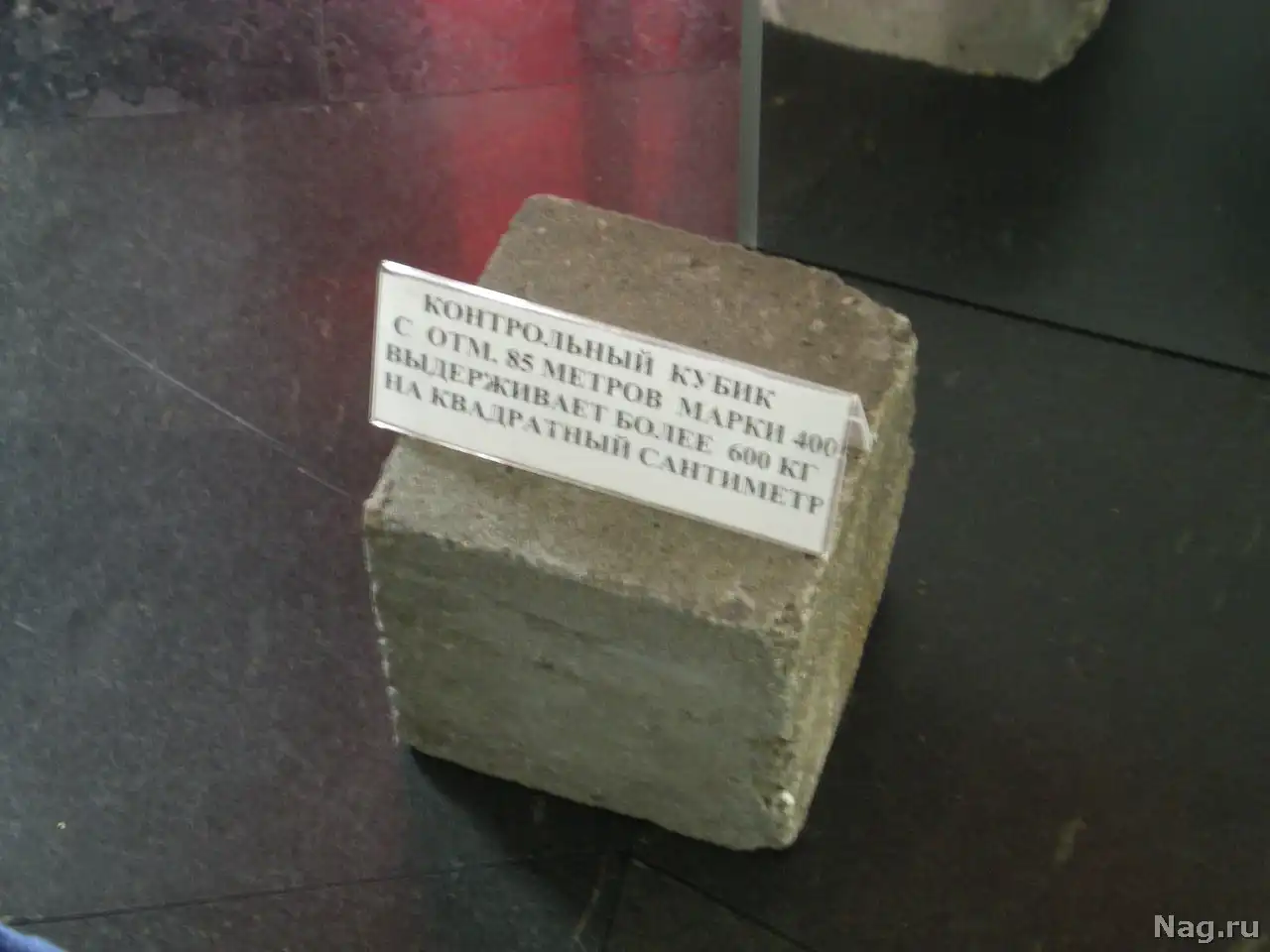

Есть и еще более интересные экземпляры - вот куб железобетона, на котором испытывали различные нагрузки.
Из реальной эксплуатации, не тестовый.
За всеми прибывающими внимательно присматривает охрана. Как нам сказали, дежурная смена на месте располагает автоматическим оружием,
а по "сработке" сразу прибывает оперативная группа, экипированная для ведения полноценного боя в городских условиях.
Можно было бы и не писать - это очевидно.
8. Заходим в лифт - чтобы подняться на 7-й этаж используется обычная "рабочая лошадка", но управление с помощью ключа. Так называемый "спецрежим". Лифтов без лифтеров нет в принципе - слишком важный объект.

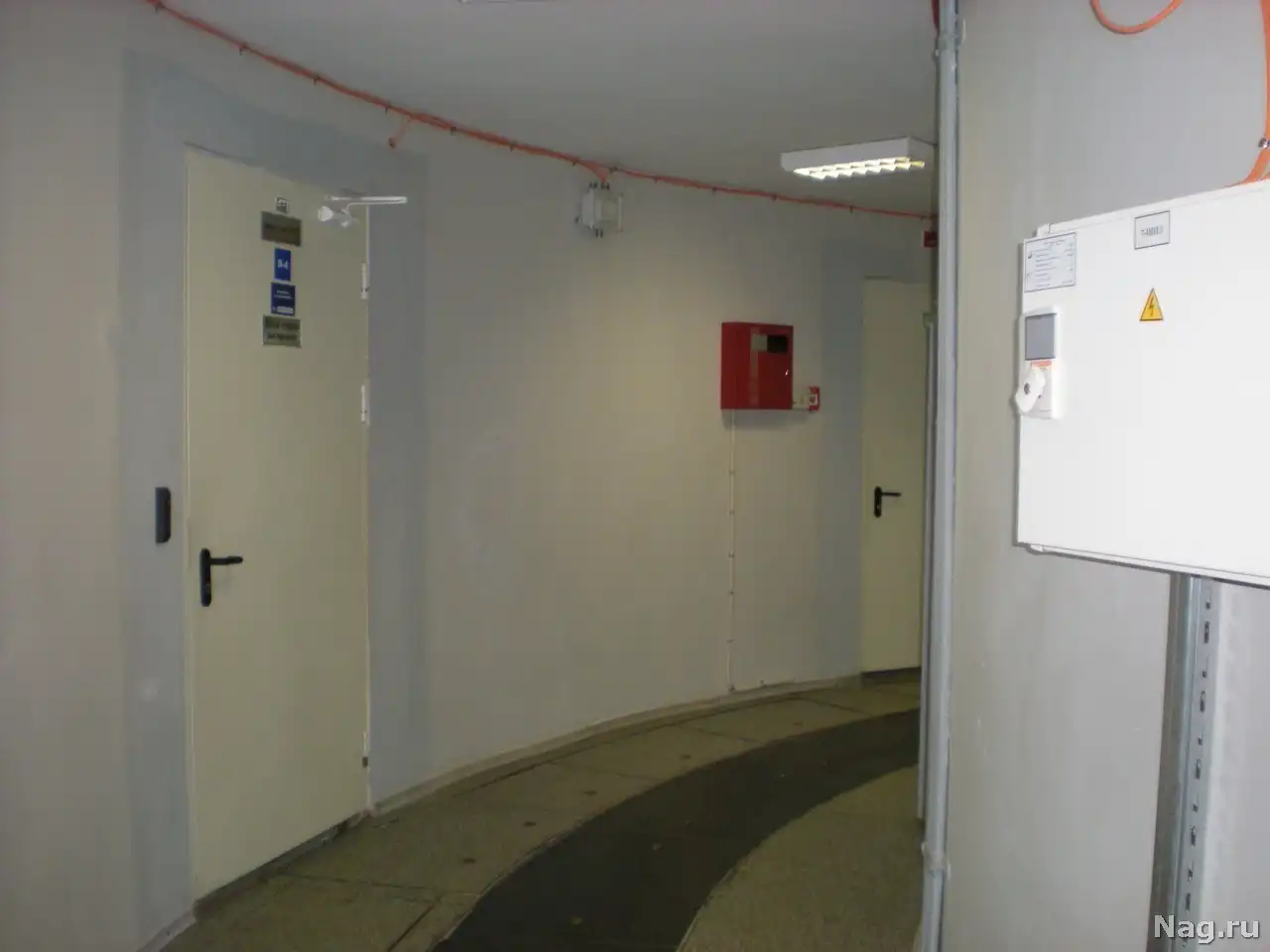

А вот и седьмой этаж. Вообще, удивляться нечему - все помещения на башне полукруглые, поскольку идут вдоль основных стволов лифтовых шахт и резервных лестниц.
Комбинация "вход строго воспрещен" здесь на каждом шагу.
Количество противопожарных средств очень обширно - на ошибках, кажется, научились.

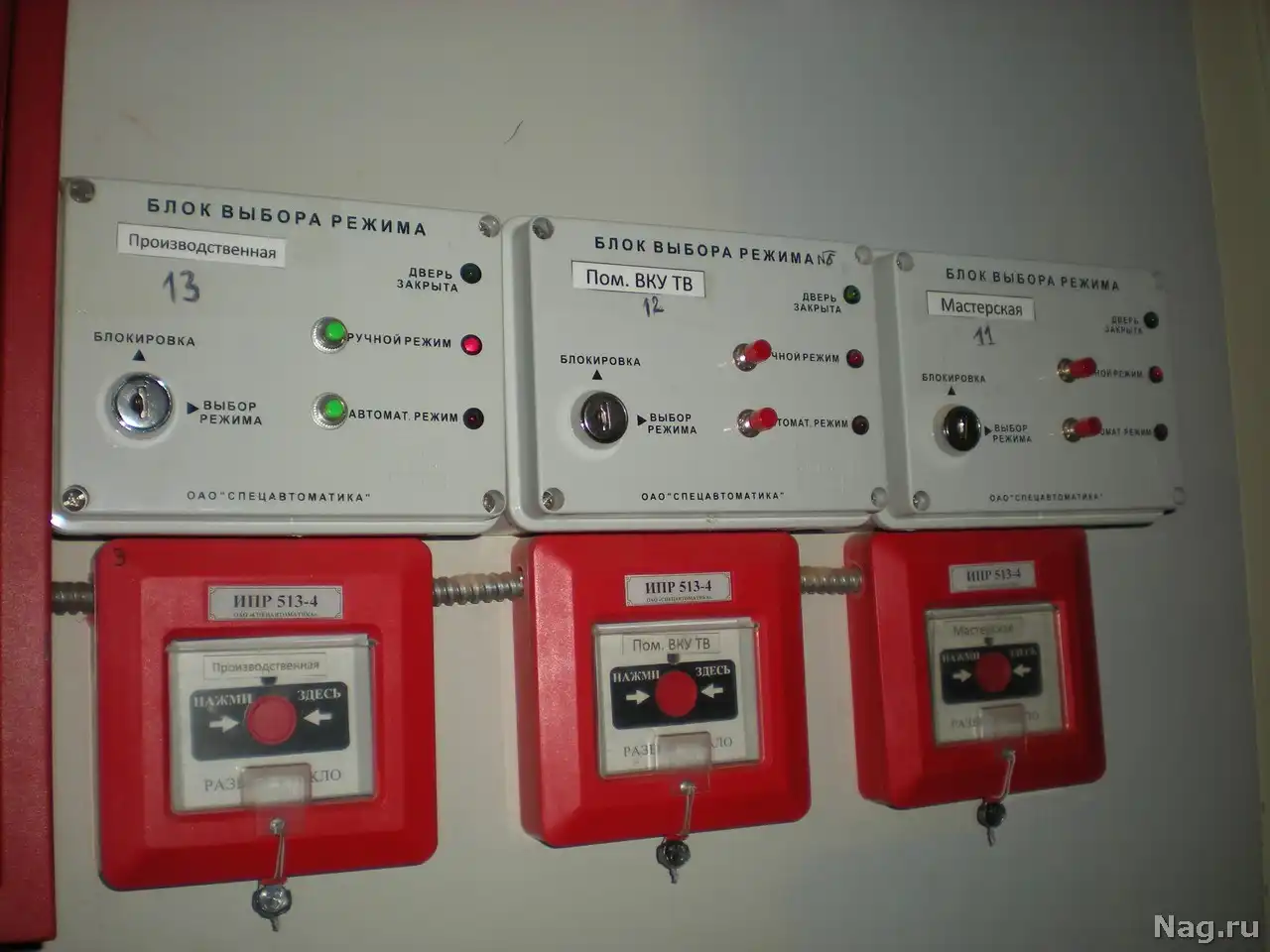

Множество сигналов пожарной тревоги - чтобы указать точное место возгорания сделано несколько тревожных кнопок.
Есть и огнетушители в огромном количестве.
9. Сигнал в Останкино приходит по кабелю из эфирных студий: он наивысшего качества.
Соответственно, для него три пути. Первый - по кабелю быть переданным в Медвежьи Озера, где его поднимают на спутник. Второй - отправляться на пятый этаж, где стоят эфирные передатчики телекомпаний и убывать в эфир на столичный регион. Третий вариант - конвертироваться в цифровую форму и по кабелю же уходить в распределительную сеть чтобы по КТВ оказаться на телеках столичных жителей.
А вот и аппаратная - на самом деле тесное помещение, заставленное оборудованием. Место для работы - не для экскурсий. Сюда по линиям МРЦ филиала ФГУП РТРС передаются программы 19-ти российских телевизионных каналов и 10-ти радиоканалов. Сигнал доставляется в аналоговом формате по основной и резервной линиям связи. На шестом этаже телебашни находится служба технического контроля, осуществляющая контроль качества входного сигнала в круглосуточном режиме.

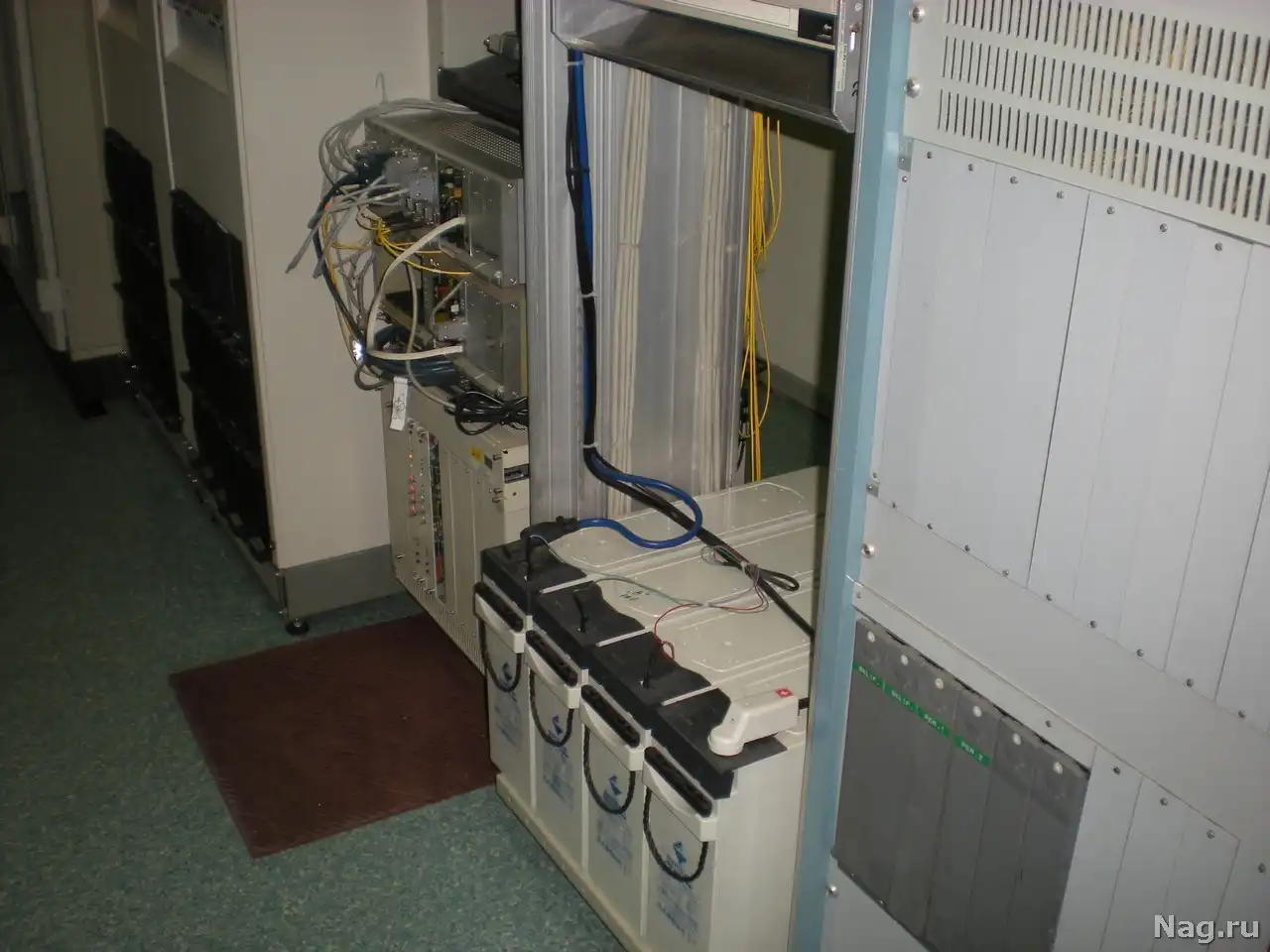

В аппаратной установлены два комплекта источников бесперебойного питания (основной и резервный), обеспечивающих непрерывную подачу электропитания и защищающие оборудование от перепадов напряжения. Хотя с электричеством здесь проблем в принципе не бывает - стратегический объект, никакие "шаловливые ручки" нужный рубильник никогда не повернут в положение "ОТКЛ".

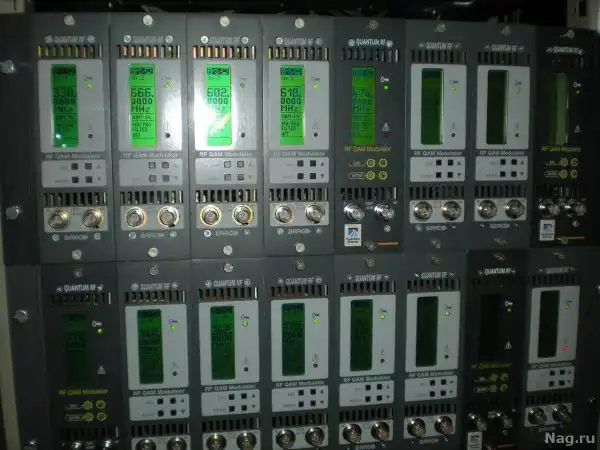

В аппаратной формируется радиочастотный сигнал, содержащий 32 аналоговых телевизионных каналов, 20 радио-каналов, 27 цифровых потоков, по которым передаются более двухсот телевизионных каналов.

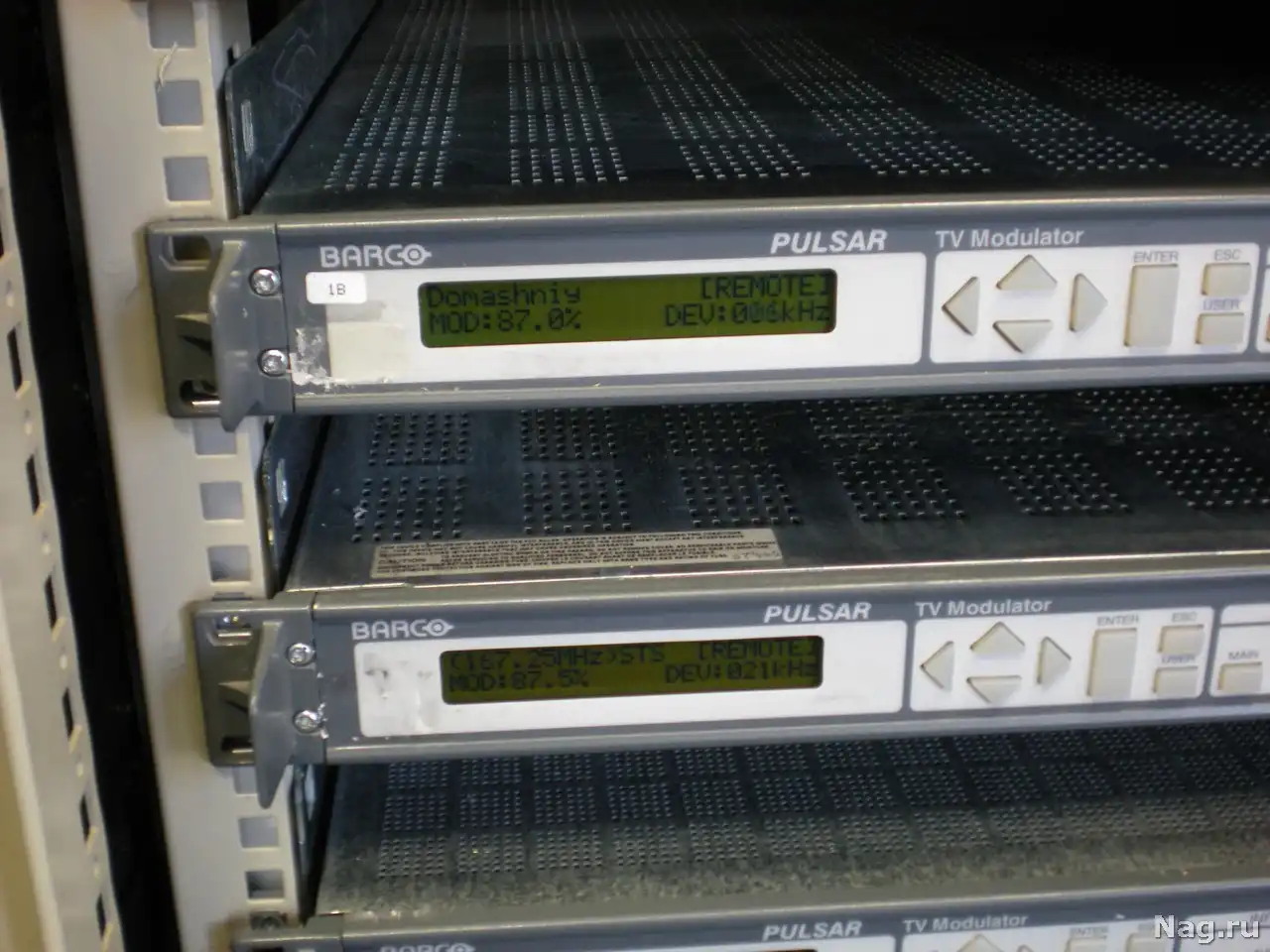

Для повышения качества трансляции и удобства просмотра телевизионные каналы, транслируемые в аналоговом виде, также передаются и в цифровом формате. Для этого в аппаратной «Центра ввода сигналов» установлено кодирующее оборудование, преобразующее аналоговый сигнал в цифровой.

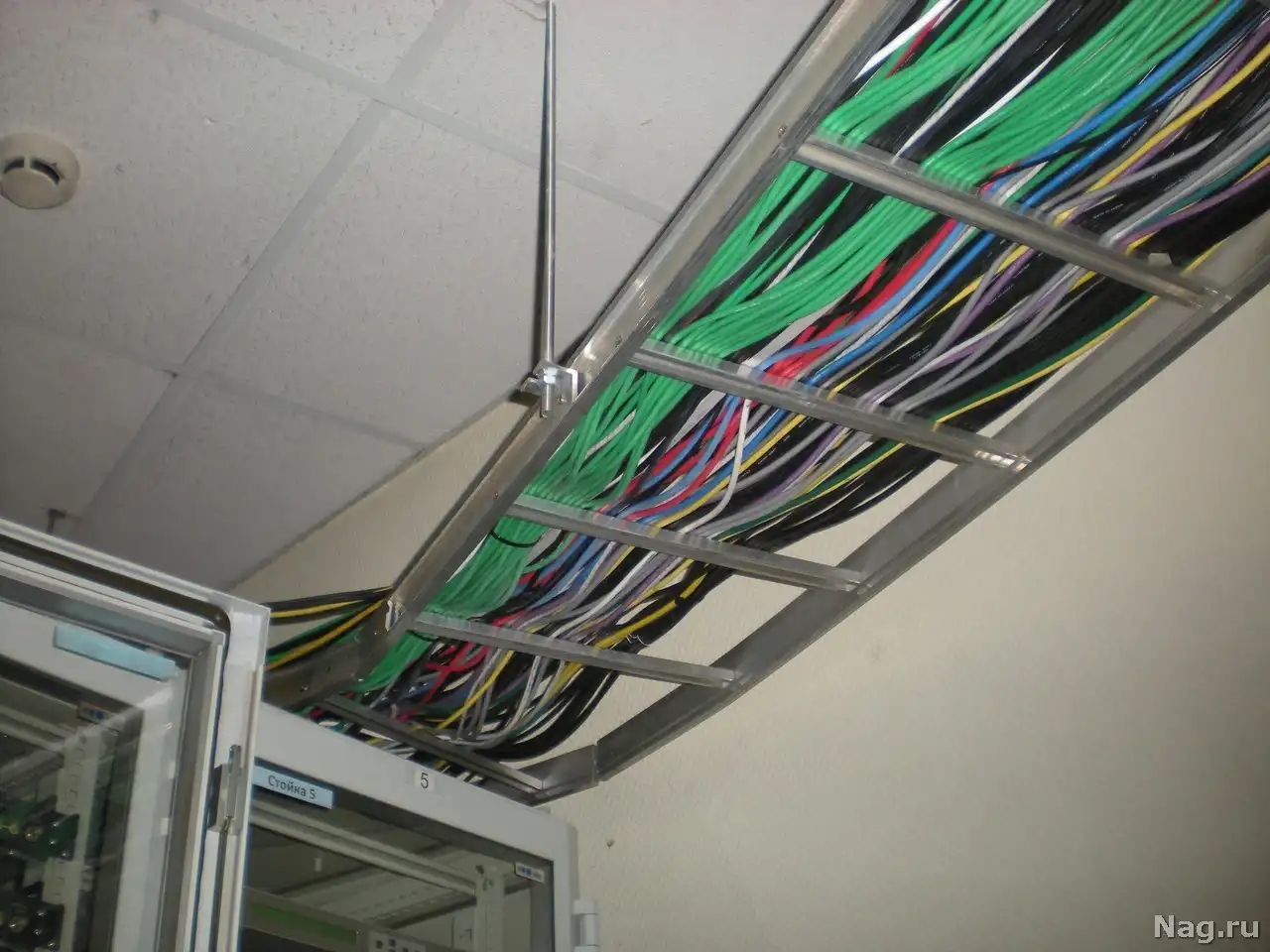

Кабельные трассы плотно занимают весь потолок.

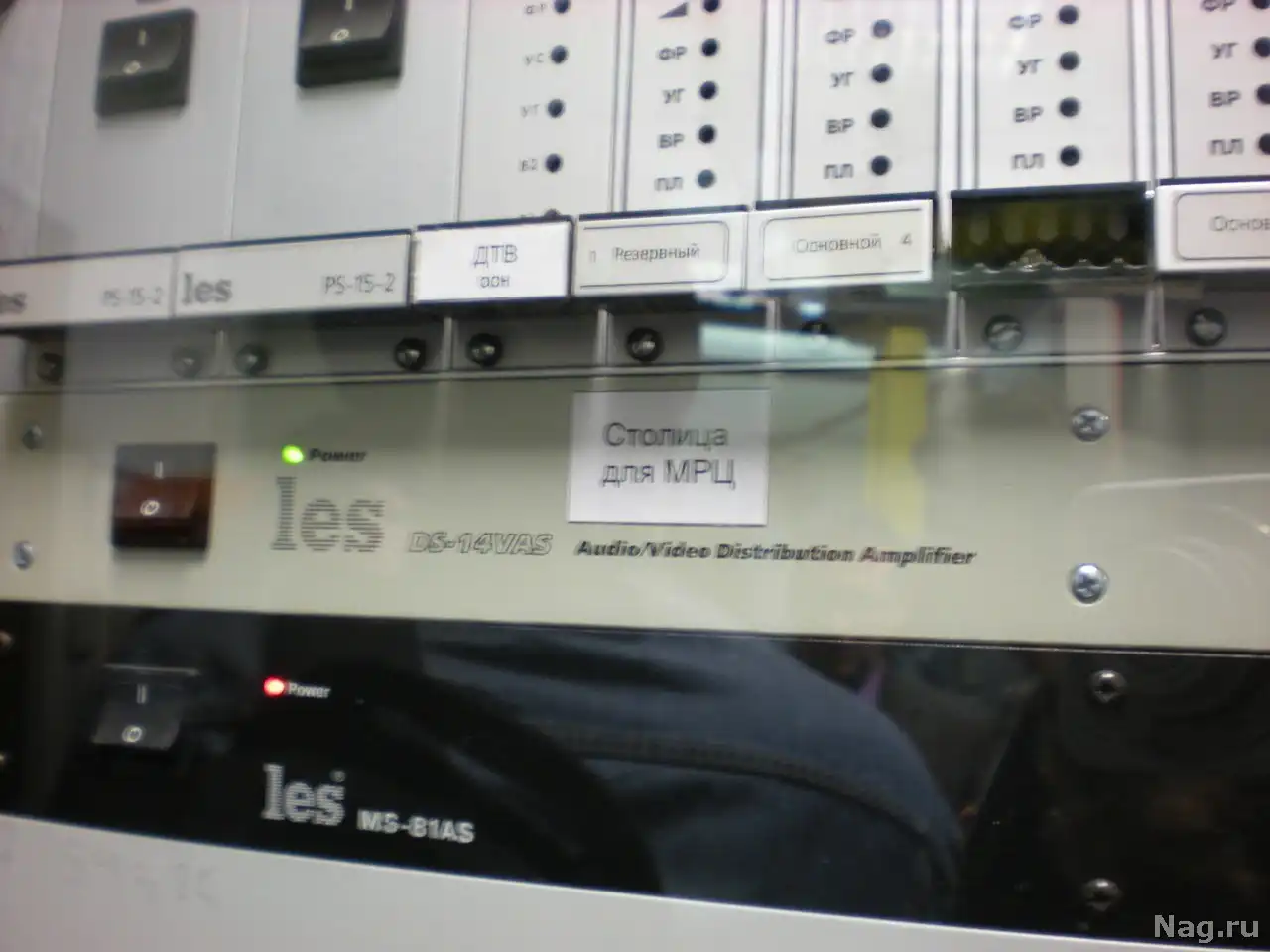

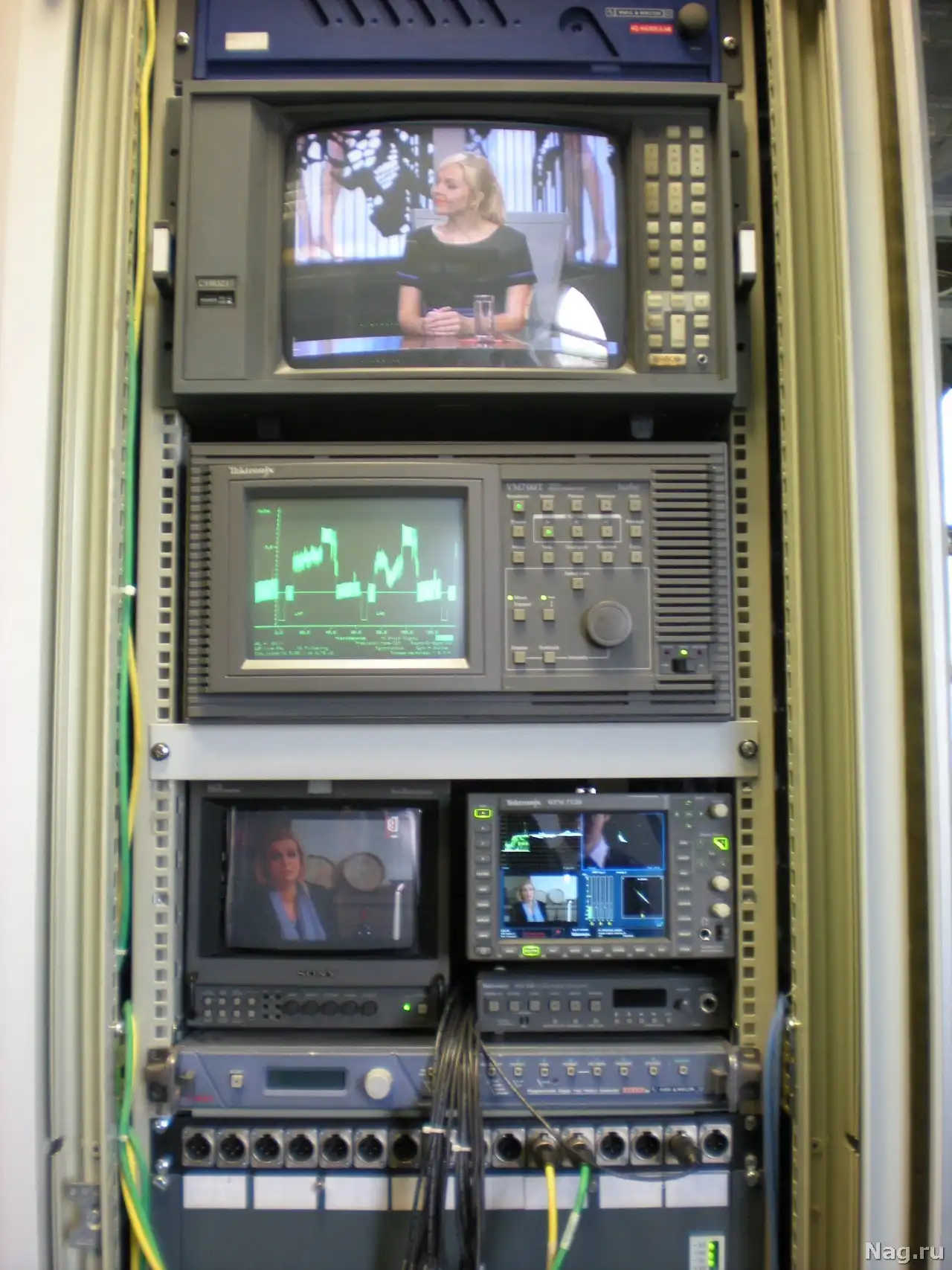

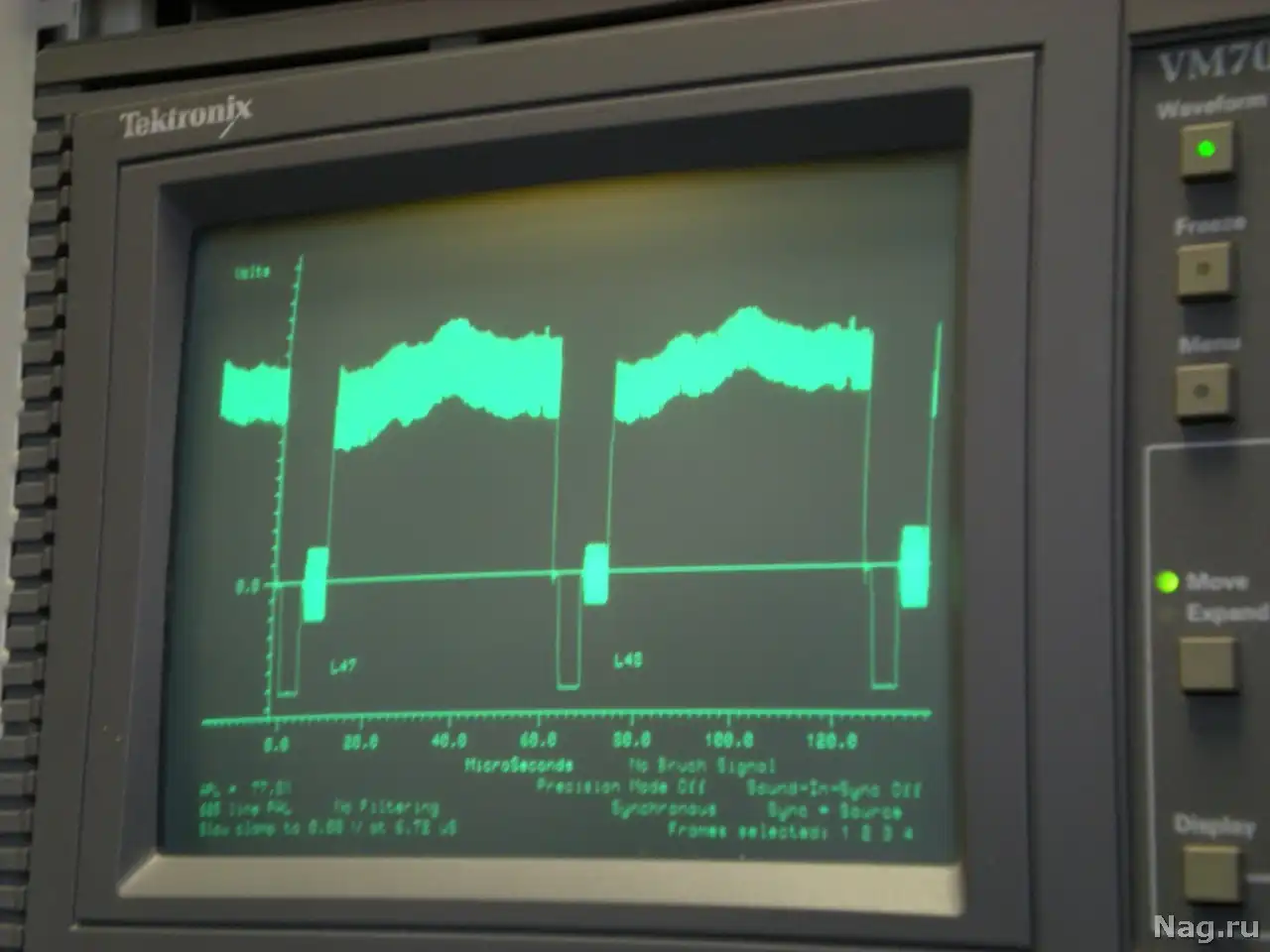

Стойка, где проверяется качество сигнала, который идет в Сеть. Иногда дежурная смена "крутит" здесь что-то руками - возможно переключение с основного на резервный канал (раз в месяц бывает), качество картинки (визуально).

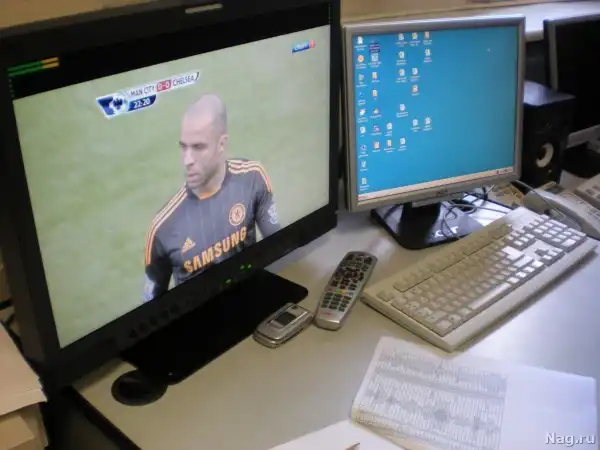

Отдельный монитор используется для выборочного контроля качества сигнала - у каждого канала есть свой т.н. "профиль", который формируется по 6-7 основным показателям. Если они дают сбой - следует предупреждение дежурному персоналу.
В этой же аппаратной фильтруются сетки вещания - к примеру, каналы для гостиниц, для школ, для присутственных мест городских властей и т.д.

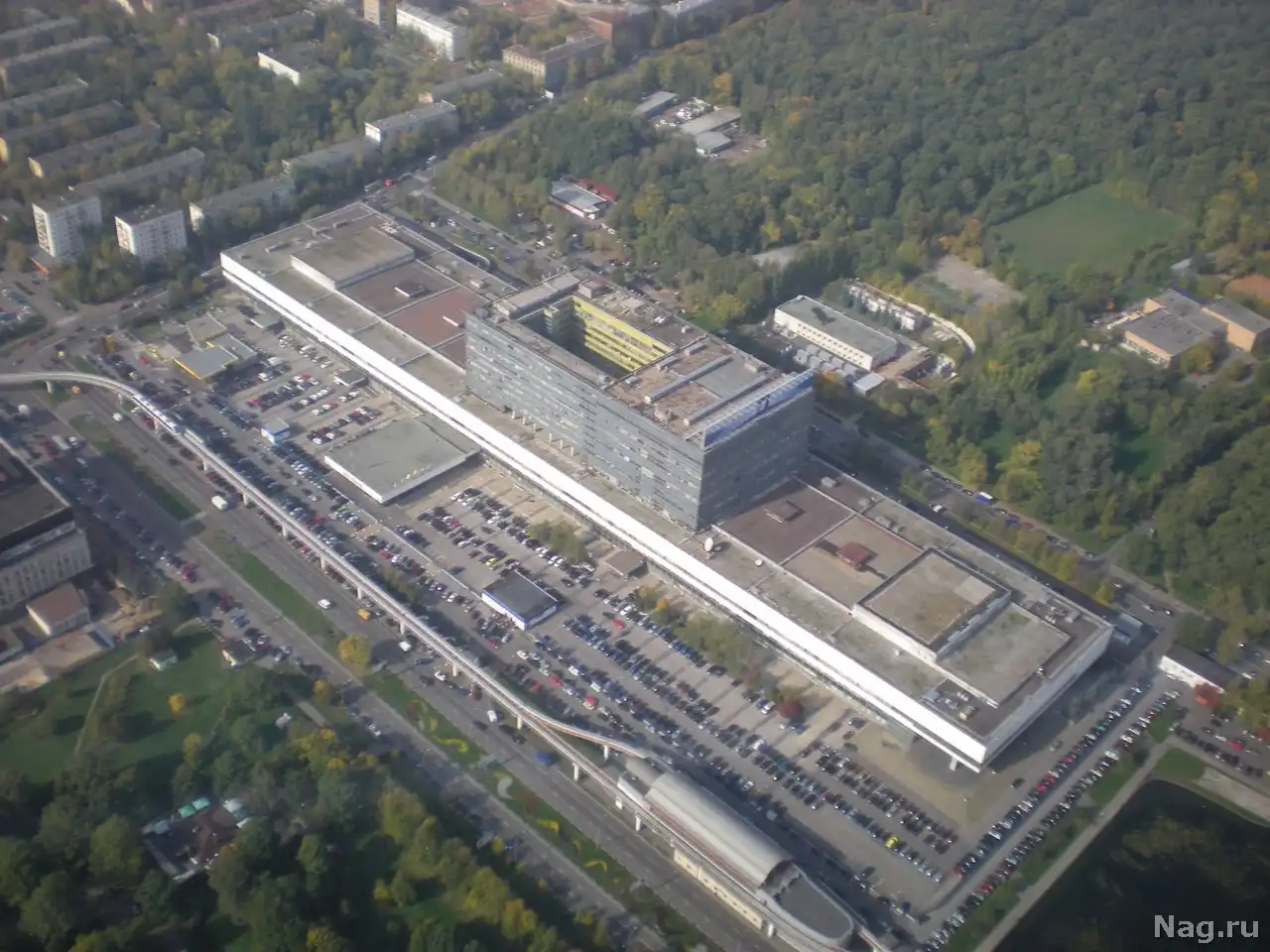

10. Для обеспечения высокой надежности работы сети построена резервная головная станция, расположенная на Варшавском шоссе. Каналы, поступающие в аппаратную «Центра ввода сигналов», передаются и на резервную головную станцию по основной и резервной линиям. Также через аппаратную осуществляется передача каналов межстудийного обмена.

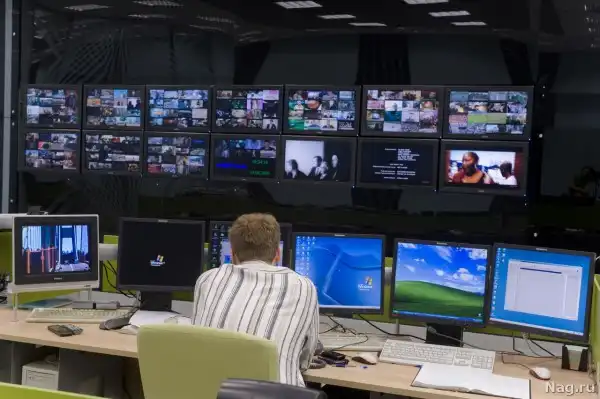

А вот как выглядит зал управления в Центре космической связи «Медвежьи озера» - отсюда ТВ-сигнал «поднимают» на спутник.

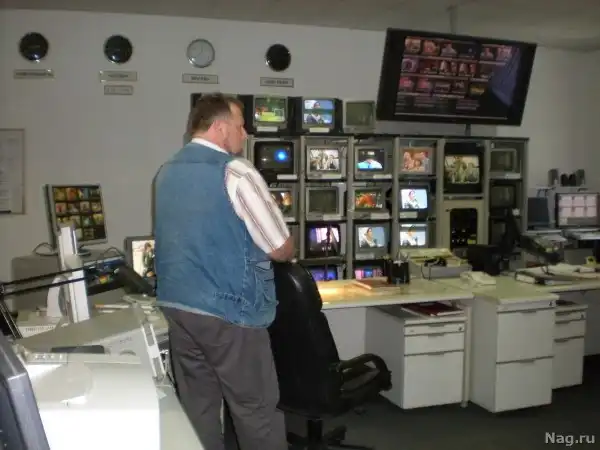

11. Для быстрого устранения неисправностей в аппаратной круглосуточно находится дежурная смена - вот их рабочее место: футбол круглые сутки бесплатно :)
За вид из окна денег тоже не берут - пока нет снега он очень хороший.

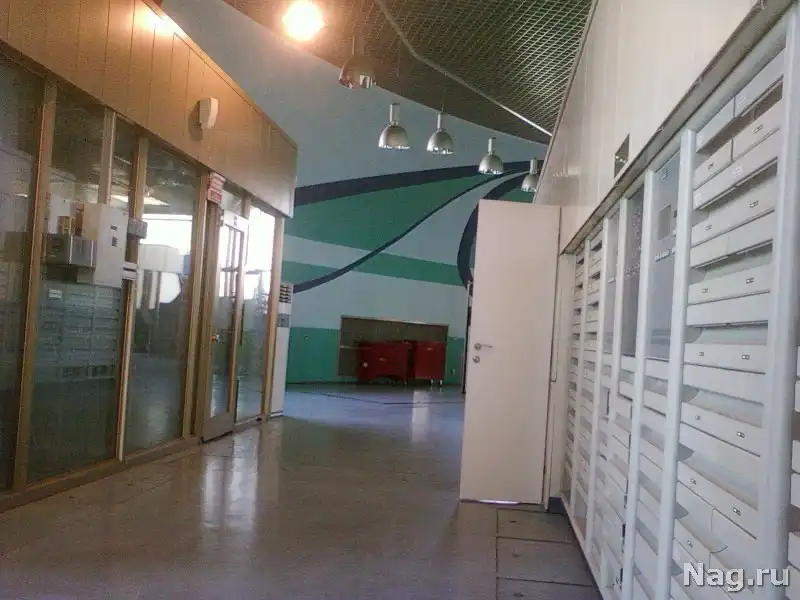

12. А вот и пятый этаж - зал, где стоят эфирные передатчики.
Фотографировать здесь было нельзя, но мы все равно получили реальные фотоизображения по своим каналам. Да, говорить о том, что это какое-то помещение с ограниченным доступом - вполне возможно. Но что оно настолько засекречено, что фотоаппараты нельзя расчехлять - как минимум странно. Мы не заметили никакой нотационной техники, которую бы можно было оберегать от глаз фотовспышек - оборудование апгрейдится, но есть и старые экземпляры, выведенные из эксплуатации, забирать которые пока никто не хочет.
Телевизионное вещание с Останкинской телевизионной башни ведет отсчет с момента ввода её в эксплуатацию, в ноябре 1967 года с четырьмя телевизионными радиостанциями отечественного производства. С тех пор сам зал не менялся - становилось новым только оборудование.

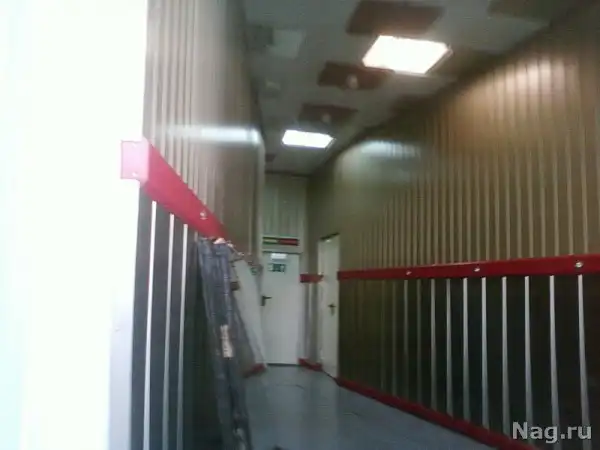

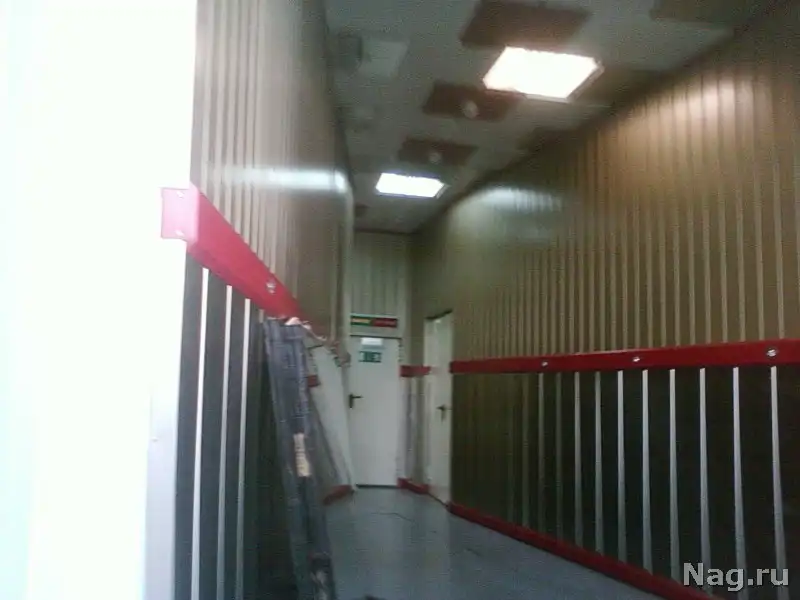

К лифтам и эвакуационным лестницам, которые расположены в центре башни, ведут конические коридоры.

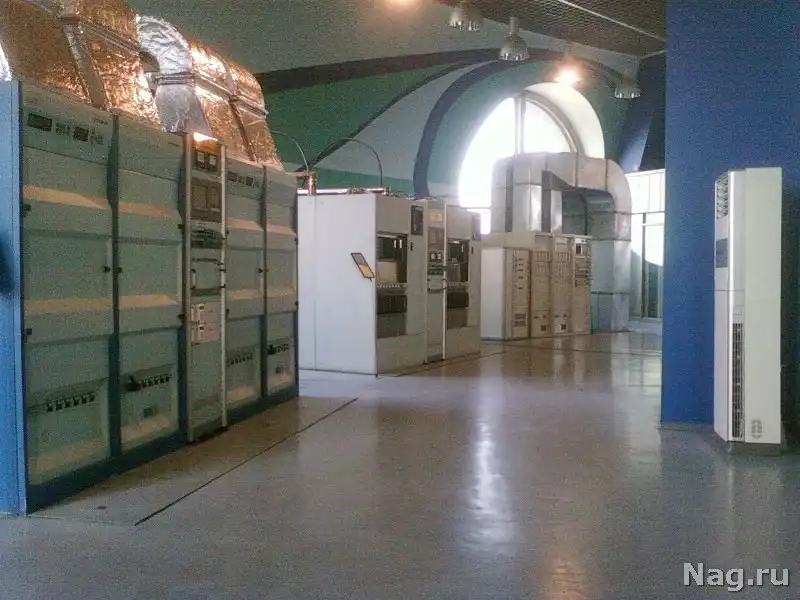

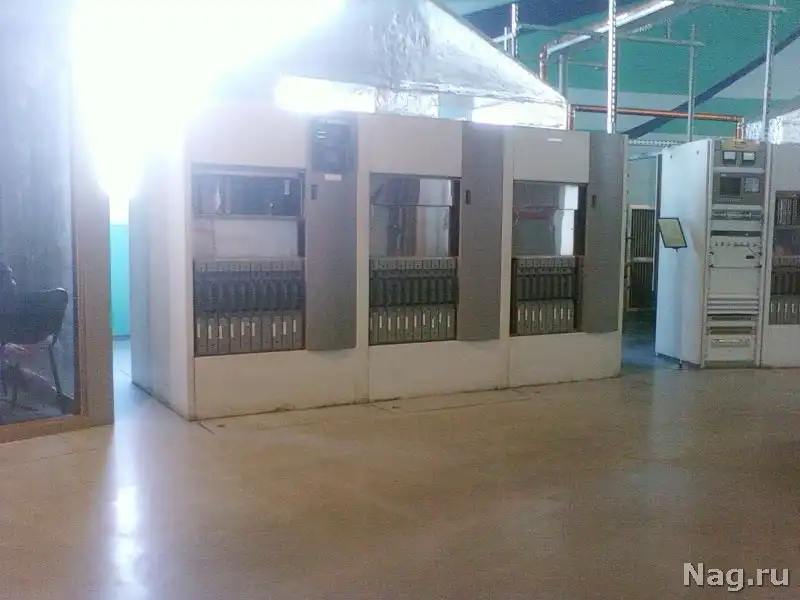

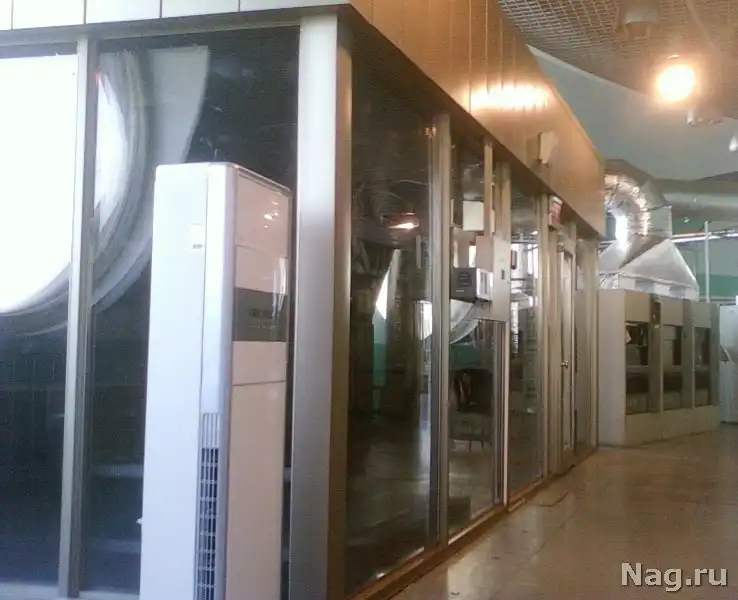

Оборудование в зале самое разное. Если вместо привычных передач вы видите "технический перерыв", то это значит что на этом оборудовании ведутся работы.

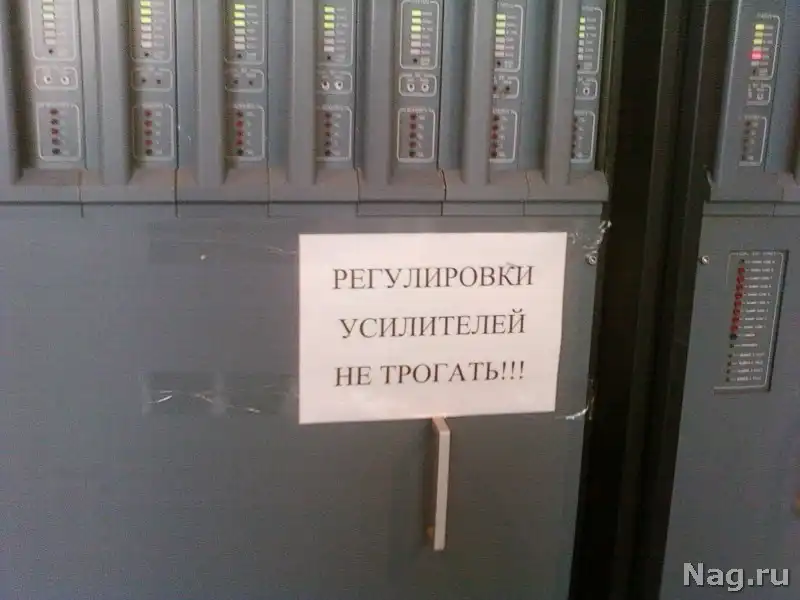

Все это мощные системы с водяным охлаждением - никакая другая технология просто не справляется.
Хотя нет - справляется, есть и воздушное охлаждение.

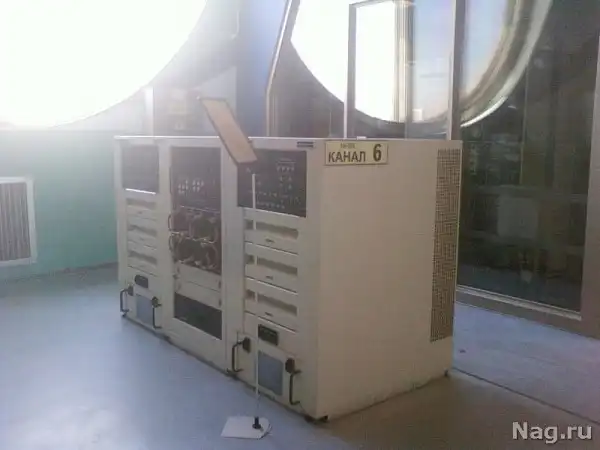

Вот "ящик" 6го канала.
Справа - новое оборудование канала НТВ.

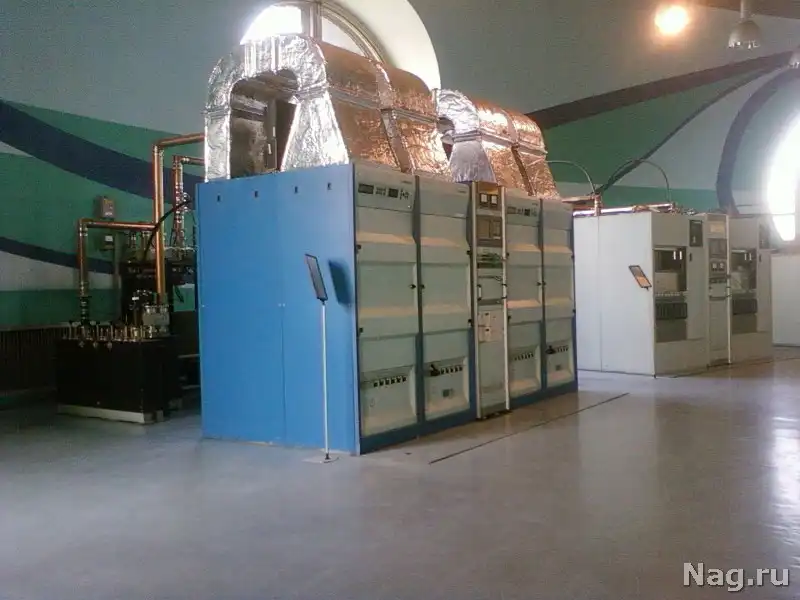

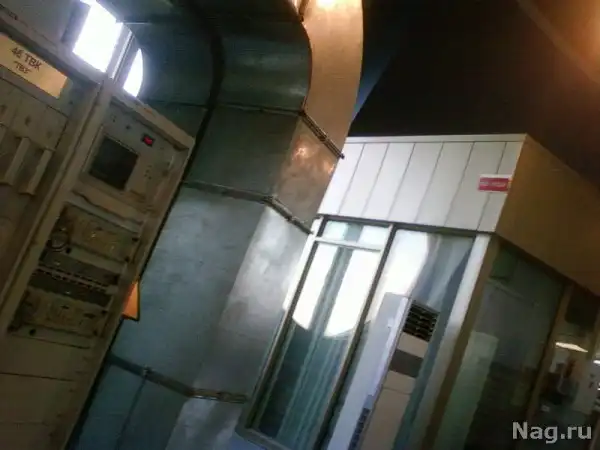

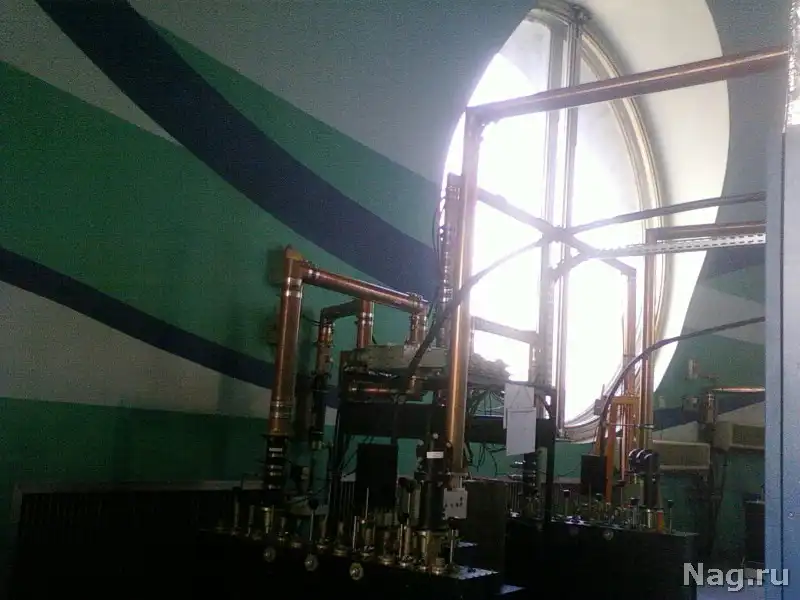

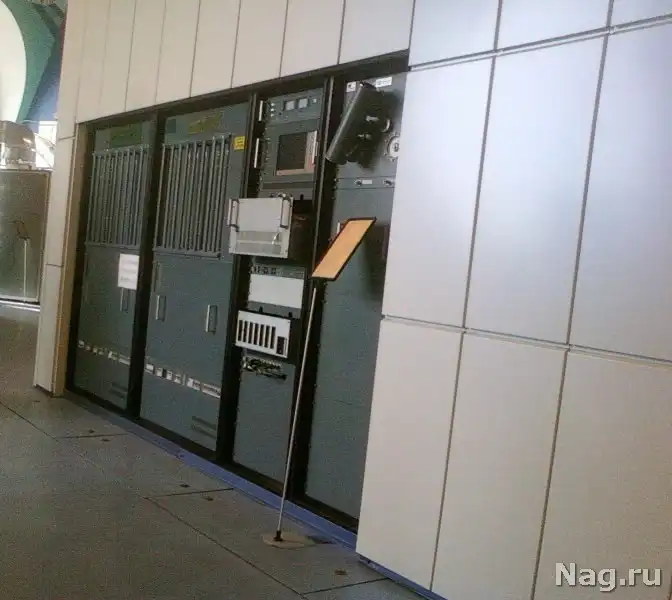

Еще один передатчик 33-го канала, встроенный в стену. За панелями система охлаждения и огромные "шкафы" оборудования.

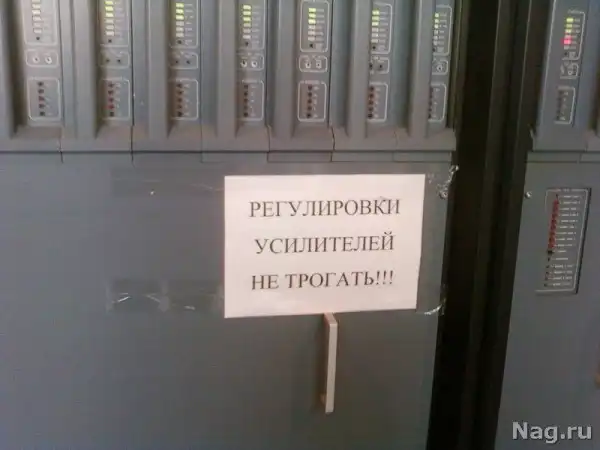

Таблички более чем красноречивые :)
Зал полностью круглый, потолки выше шести метров (визуально). В четырех точках зала стоят специальные помещения для технического персонала - сюда сведено управление передатчиками. Но это только в двух из них, еще два используются как склад и изрядно захламлены.

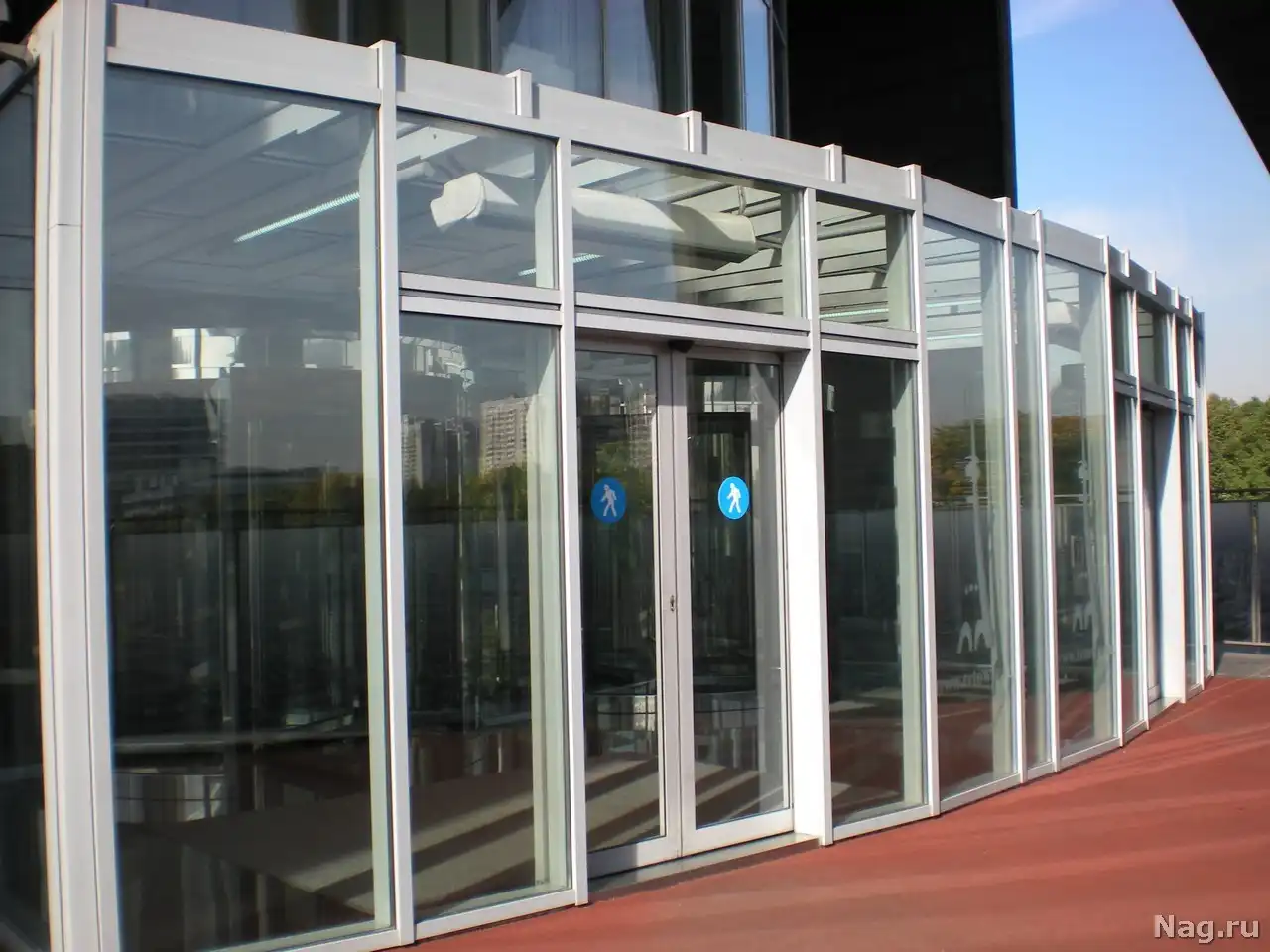

13. Ну а дальше, переместившись к специальному скоростному лифту, мы взлетели на 348 метров - здесь смотровая площадка. Вот телецентр с высоты птичьего полета. Кстати, у башни есть свои ТВ-камеры, которые вещают в сеть близлежащие пейзажи с различных высот.
Выше нас остатки ресторана "Седьмое небо", так и не восстановленного после пожара 2000-го года, а также открытая площадка, с которой регулярно прыгают вниз всякие парашютисты. Но туда нас не пустили - говорят, решетки от самоубийц ставить лень, поэтому никто туда с группами просто не ходит.

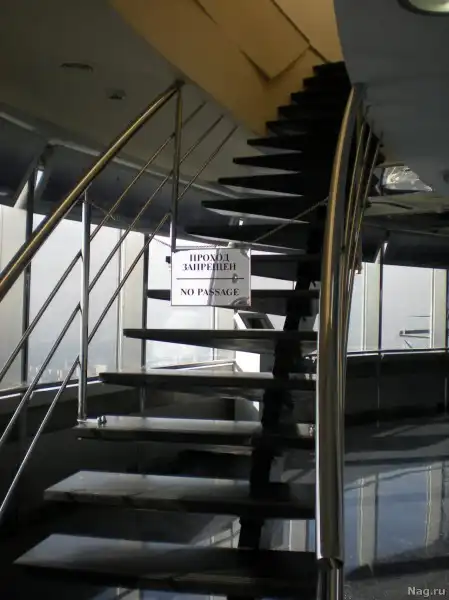

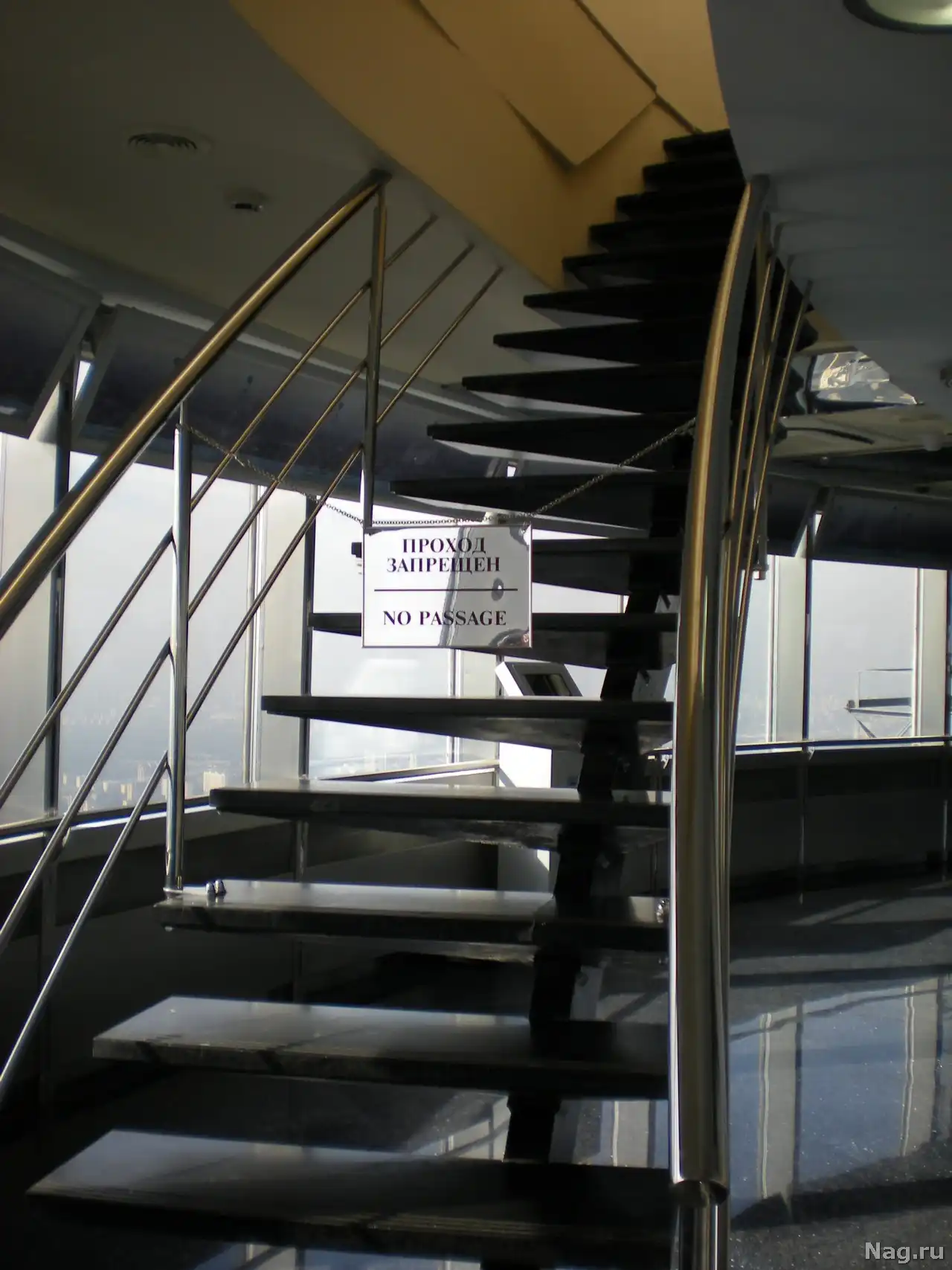

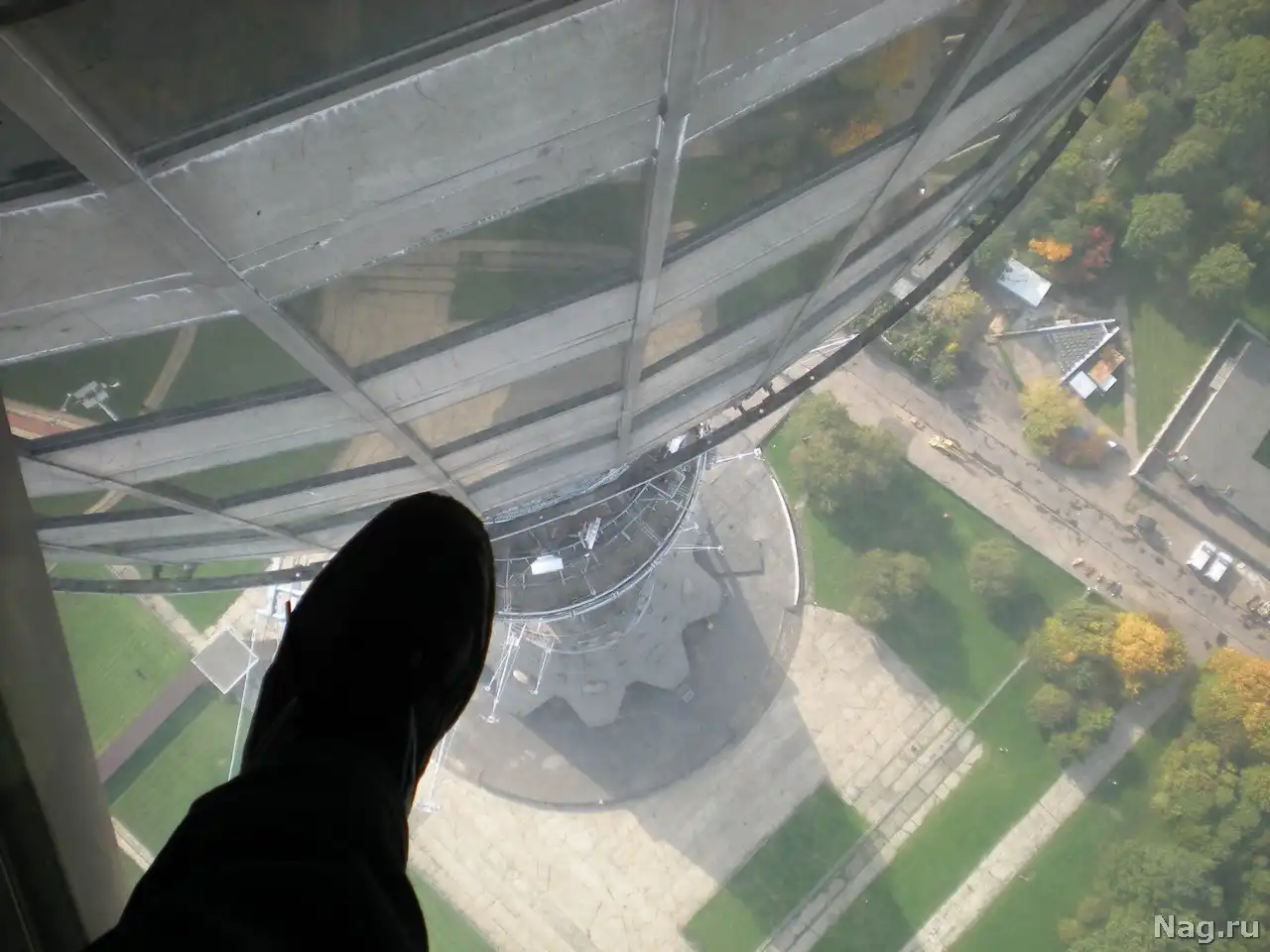

Работает и несколько секций "прозрачного пола", но он так только называется. Там трехслойное стекло, которое может выдержать 3 тонны веса :) В общем, можно даже попрыгать, но никто не захотел.
Главная опасность, которая здесь угрожает посетителям - невнимательность :)
1. Фото монументального сооружения из близлежащего парка. Целиком в объектив башня просто не влезает)
2. Это специальные прожекторы - подсвечивают станцию по ночам, чтобы "информационная игла" выглядела красиво.
3. Колючка на заборе так себе, но есть и другие системы безопасности.
Забор "подперт" бетонными блоками - явно, чтобы не дать прорваться внутрь большегрузным машинам,
которые легко собьют хлипкие конструкции. Кстати, на башне, кроме эфирных передатчиков,
множество телекоммуникационного оборудования - от позиций сотовой связи до сети Tetra,
которую используют правоохранительные органы.
4. Пожалуйте в начало экскурсии
Одиночных посетителей, видимо, обещают расстреливать из пулеметов :)
5. К башне ведет крытая галерея - это на случай дождя или снега.
Все-таки досмотр безопасности работает не спеша - круче, чем в самолете при полете в Штаты или Израиль. Фотографировать это место нам не разрешили.
Четыре поста - просканируют все, что только возможно. Ну и четыре товарища в форме с автоматами АКСУ проверяют документы.
Не считая внутренней охраны - явно ребятки из ФСБ, судя по выправке.
6. После досмотра можно зайти вот в эти двери с небольшим шлюзом.
Вот такие своды у башни - вблизи они огромны, высота шестиэтажного дома, а глубина залегания фундамента - всего-то три метра
7. Пока служба безопасности "потрошит" остальных журналистов, можно посмотреть выставку раритетной техники в фойе той зоны, которая доступна для обычных экскурсий.
Вот раритетная стойка радиовещательной стереофонической аппаратуры АРС-1
Небольшая коллекция фидеров для соединения антенн и эфирных передатчиков - именно они виновники пожара станции в 2000м
Есть и еще более интересные экземпляры - вот куб железобетона, на котором испытывали различные нагрузки.
Из реальной эксплуатации, не тестовый.
За всеми прибывающими внимательно присматривает охрана. Как нам сказали, дежурная смена на месте располагает автоматическим оружием,
а по "сработке" сразу прибывает оперативная группа, экипированная для ведения полноценного боя в городских условиях.
Можно было бы и не писать - это очевидно.
8. Заходим в лифт - чтобы подняться на 7-й этаж используется обычная "рабочая лошадка", но управление с помощью ключа. Так называемый "спецрежим". Лифтов без лифтеров нет в принципе - слишком важный объект.
А вот и седьмой этаж. Вообще, удивляться нечему - все помещения на башне полукруглые, поскольку идут вдоль основных стволов лифтовых шахт и резервных лестниц.
Комбинация "вход строго воспрещен" здесь на каждом шагу.
Количество противопожарных средств очень обширно - на ошибках, кажется, научились.
Множество сигналов пожарной тревоги - чтобы указать точное место возгорания сделано несколько тревожных кнопок.
Есть и огнетушители в огромном количестве.
9. Сигнал в Останкино приходит по кабелю из эфирных студий: он наивысшего качества.
Соответственно, для него три пути. Первый - по кабелю быть переданным в Медвежьи Озера, где его поднимают на спутник. Второй - отправляться на пятый этаж, где стоят эфирные передатчики телекомпаний и убывать в эфир на столичный регион. Третий вариант - конвертироваться в цифровую форму и по кабелю же уходить в распределительную сеть чтобы по КТВ оказаться на телеках столичных жителей.
А вот и аппаратная - на самом деле тесное помещение, заставленное оборудованием. Место для работы - не для экскурсий. Сюда по линиям МРЦ филиала ФГУП РТРС передаются программы 19-ти российских телевизионных каналов и 10-ти радиоканалов. Сигнал доставляется в аналоговом формате по основной и резервной линиям связи. На шестом этаже телебашни находится служба технического контроля, осуществляющая контроль качества входного сигнала в круглосуточном режиме.
В аппаратной установлены два комплекта источников бесперебойного питания (основной и резервный), обеспечивающих непрерывную подачу электропитания и защищающие оборудование от перепадов напряжения. Хотя с электричеством здесь проблем в принципе не бывает - стратегический объект, никакие "шаловливые ручки" нужный рубильник никогда не повернут в положение "ОТКЛ".
В аппаратной формируется радиочастотный сигнал, содержащий 32 аналоговых телевизионных каналов, 20 радио-каналов, 27 цифровых потоков, по которым передаются более двухсот телевизионных каналов.
Для повышения качества трансляции и удобства просмотра телевизионные каналы, транслируемые в аналоговом виде, также передаются и в цифровом формате. Для этого в аппаратной «Центра ввода сигналов» установлено кодирующее оборудование, преобразующее аналоговый сигнал в цифровой.
Кабельные трассы плотно занимают весь потолок.
Стойка, где проверяется качество сигнала, который идет в Сеть. Иногда дежурная смена "крутит" здесь что-то руками - возможно переключение с основного на резервный канал (раз в месяц бывает), качество картинки (визуально).
Отдельный монитор используется для выборочного контроля качества сигнала - у каждого канала есть свой т.н. "профиль", который формируется по 6-7 основным показателям. Если они дают сбой - следует предупреждение дежурному персоналу.
В этой же аппаратной фильтруются сетки вещания - к примеру, каналы для гостиниц, для школ, для присутственных мест городских властей и т.д.
10. Для обеспечения высокой надежности работы сети построена резервная головная станция, расположенная на Варшавском шоссе. Каналы, поступающие в аппаратную «Центра ввода сигналов», передаются и на резервную головную станцию по основной и резервной линиям. Также через аппаратную осуществляется передача каналов межстудийного обмена.
А вот как выглядит зал управления в Центре космической связи «Медвежьи озера» - отсюда ТВ-сигнал «поднимают» на спутник.
11. Для быстрого устранения неисправностей в аппаратной круглосуточно находится дежурная смена - вот их рабочее место: футбол круглые сутки бесплатно :)
За вид из окна денег тоже не берут - пока нет снега он очень хороший.
12. А вот и пятый этаж - зал, где стоят эфирные передатчики.
Фотографировать здесь было нельзя, но мы все равно получили реальные фотоизображения по своим каналам. Да, говорить о том, что это какое-то помещение с ограниченным доступом - вполне возможно. Но что оно настолько засекречено, что фотоаппараты нельзя расчехлять - как минимум странно. Мы не заметили никакой нотационной техники, которую бы можно было оберегать от глаз фотовспышек - оборудование апгрейдится, но есть и старые экземпляры, выведенные из эксплуатации, забирать которые пока никто не хочет.
Телевизионное вещание с Останкинской телевизионной башни ведет отсчет с момента ввода её в эксплуатацию, в ноябре 1967 года с четырьмя телевизионными радиостанциями отечественного производства. С тех пор сам зал не менялся - становилось новым только оборудование.
К лифтам и эвакуационным лестницам, которые расположены в центре башни, ведут конические коридоры.
Оборудование в зале самое разное. Если вместо привычных передач вы видите "технический перерыв", то это значит что на этом оборудовании ведутся работы.
Все это мощные системы с водяным охлаждением - никакая другая технология просто не справляется.
Хотя нет - справляется, есть и воздушное охлаждение.
Вот "ящик" 6го канала.
Справа - новое оборудование канала НТВ.
Еще один передатчик 33-го канала, встроенный в стену. За панелями система охлаждения и огромные "шкафы" оборудования.
Таблички более чем красноречивые :)
Зал полностью круглый, потолки выше шести метров (визуально). В четырех точках зала стоят специальные помещения для технического персонала - сюда сведено управление передатчиками. Но это только в двух из них, еще два используются как склад и изрядно захламлены.
13. Ну а дальше, переместившись к специальному скоростному лифту, мы взлетели на 348 метров - здесь смотровая площадка. Вот телецентр с высоты птичьего полета. Кстати, у башни есть свои ТВ-камеры, которые вещают в сеть близлежащие пейзажи с различных высот.
Выше нас остатки ресторана "Седьмое небо", так и не восстановленного после пожара 2000-го года, а также открытая площадка, с которой регулярно прыгают вниз всякие парашютисты. Но туда нас не пустили - говорят, решетки от самоубийц ставить лень, поэтому никто туда с группами просто не ходит.
Работает и несколько секций "прозрачного пола", но он так только называется. Там трехслойное стекло, которое может выдержать 3 тонны веса :) В общем, можно даже попрыгать, но никто не захотел.
Главная опасность, которая здесь угрожает посетителям - невнимательность :)
