Как устроен Панамский канал
Строительство Панамского канала стало одной из важнейших вех в мореплавании. Введенный в эксплуатацию в 1920 году (первое судно прошло по нему в 1914, но из-за схода оползня осенью того года, официальное движение было открыто лишь шестью годами позже), канал в несколько раз сократил путь между портами Тихого и Атлантического океанов — прежде, чтобы попасть из одного океана в другой, судам нужно было огибать Южную Америку аж вокруг мыса Горн. Сегодня Панамский канал — один из главных мировых морских путей, через который ежегодно проходит около 18 тысяч судов (нынешняя пропускная способность канала – 48 судов в сутки), что составляет значительную часть мирового грузооборота.
История Панамского канала уходит корнями в XVI столетие, когда испанец Васко Нуньес де Бальбоа первым пересек Панамский перешеек и вышел к тихоокеанскому побережью — так было открыто, что территория современной Панамы является лишь узкой полоской земли между океанами. В 1539 году испанский король направил разведочную экспедицию для изучения возможности строительства водного пути через Панамский перешеек, но экспедиция доложила королю, что эта затея нереализуема.
Первая реальная попытка строительства Панамского канала была предпринята французами в 1879 году под руководством Фердинанда де Лессепса, дипломата и руководителя проекта Суэцкого канала, который был открыт незадолго до этого, в 1869 году. Но строительство Панамского канала было куда более сложной задачей. В 1889 году французский проект обанкротился — слишком сложным был вызов, который бросили панамские джунгли со своими тропическими ливнями, непроходимыми болотами и вместе с тем скальными грунтами, наводнениями и, что самое страшное, смертельными эпидемиями малярии, желтой лихорадки, чумы, тифа и других болезней, унесших жизни около 20 тысяч человек в первую кампанию.
Тогда за строительство Панамского канала взялись Штаты. США были заинтересованы в сокращении водного пути из портов Калифорнии к своему атлантическому побережью, а главное, Панамский канал имел колоссальное военное значение — он позволял практически мгновенно перебрасывать флот из одного океанского бассейна в другой, что значительно увеличивало мощь и мировое влияние Штатов. В 1903 году США выкупили панамский проект у французов, обеспечили Панаме независимость от Колумбии, не желавшей предоставлять американцам зону канала в, по сути, бессрочное пользование, после чего подписали формальный договор с новым панамским правительством (которое представлял опять-таки француз Филипп-Жан Бюно-Варилья, бывший одним из главных участников обанкротившегося первого проекта). Договор предоставлял Соединенным Штатам 5-километровую зону по каждую сторону от канала в бессрочное пользование (то есть, по сути, навсегда) и исключительное право занимать территории вне этой зоны в рамках любых мероприятий по охране водного пути. Таким образом, объявление канала нейтральным и гарантия свободного прохода через канал военных и торговых судов всех наций как в мирное, так и в военное время уничтожалось американской оговоркой, что эти постановления не будут распространяться на те меры, которые США сочтут необходимым принять для защиты Панамы и поддержания порядка в канале. Фактически при войне, в которой участвовали бы США, их военные укрепления неизбежно лишали другую воюющую сторону возможности использовать канал на равных началах.
Главным инженером Панамского канала стал Джон Фрэнк Стивенс. Учтя ошибки французов, американцы в первую очередь предприняли колоссальные меры по дезинфекции зоны строительства и предотвращению тропических болезней. Был изменен и проект — по проекту французов Панамский канал, как и Суэцкий, предполагалось строить в одном уровне с океанами, без шлюзов. Это требовало колоссальнейшего объёма земляных работ на водораздельном участке трассы. Американские инженеры изменили проект и предложили шлюзованный канал с тремя ступенями шлюзов с каждой стороны и водораздельным участком на высоте 26 метров над уровнем океанов. На водоразделе было создано водохранилище Гатун, в которое суда с атлантической стороны поднимались в шлюзах Гатун, а с тихоокеанской — в шлюзах Педро Мигель и Мирафлорес.
Панамский канал был открыт в 1920 году и долгие годы оставался под контролем США. В зоне канала находились десятки американских военных баз, работало около 50 тысяч военных и гражданских специалистов. Со временем в Панаме начали всё больше нарастать недовольства относительно этого, и в 1977 году был подписан договор о постепенной передаче Панамского канала от США к Панаме. Реально этот процесс занял более двух десятилетий, и окончательно зона канала перешла во владение Панамы 31 декабря 1999 года.
Длина канала 81,6 километров, из которых 65,2 км собственно по суше и ещё 16,4 подходных километров по дну Панамской и Лимонской бухт до глубокой воды. Суда, размеры которых позволяют проходить через Панамский канал, называются судами класса «Panamax». Этот стандарт являлся основным для морских судов вплоть до начала 1990 годов, когда началось активное строительство судов класса «Post-Panamax» (в основном, танкеров), размеры которых больше, чем размеры шлюзов Панамского канала. Сегодня стоимость одного прохождения Панамского канала зависит от типа и размеров судна и составляет от 800 долларов для небольшой яхты до 500 000 долларов для самых больших судов. Были и забавные случаи — так, в 1928 году со знаменитого американского путешественника Ричарда Халлибартона, проплывшего через канал из одного океана в другой, взяли 36 центов.
Панамский канал сегодня — это не только одно из важнейших в мире транспортных соединений, но и главная туристическая достопримечательность Панамы. При Панамском канале сейчас действует крупный туристический центр при шлюзах Мирафлорес, где с нескольких специальных смотровых площадок можно посмотреть шлюзы и проходящие их суда, при этом по громкоговорителю рассказывается про каждое судно, его маршрут следования и что оно перевозит. Есть и другие туры — на автобусах вдоль канала, по железной дороге, прогулки на небольших катерах; в рамках некоторых стандартных круизов по Карибам круизные суда через шлюзы Гатун поднимаются на Атлантический склон канала до водораздельного участка и затем возвращаются обратно в Карибское море (а желающие туристы могут пройти остальную часть Панамского канала на катерах в рамках экскурсии). Но, безусловно, самый лучший, уникальный и энтузиастский способ посмотреть Панамский канал — это пройти его полностью транзитом на круизном судне, перейти по нему из Атлантического океана в Тихий (или наоборот) и продолжить круиз далее в совсем другом океанском бассейне. Абсолютно все, даже самые бывалые путешественники готовятся к прохождению Панамского канала совершенно по особенному.
Непосредственно прохождение Панамского канала занимает в среднем порядка 9 часов, не считая времени ожидания судов на огромных морских рейдах с каждой из сторон. Круизное судно, естественно, идёт чётко по расписанию, и направляется в канал сразу, вне очереди. «Zaandam» подходит к зоне Панамского канала примерно в 5 утра. Вход в просторную подходную акваторию Панамского канала со стороны Карибского моря обозначен мощными маяками и защищён многокилометровыми дамбами. У входа в канал на рейде в ожидании своей очереди стоят десятки судов всех размеров и мастей, ярко освещенные в ночи. А на берегу залива находится город и порт Колон, с огромным контейнерным терминалом. Такой же контейнерный терминал располагается и с другого входа в канал — таким образом, контейнеровозы класса «Post-Panamax» (то есть размеры которых больше шлюзов Панамского канала) разгружаются в этих входных портах, контейнеры с грузом перевозятся по проходящей вдоль канала железной дороге, а затем по другую сторону погружаются на новые суда и продолжают маршрут. Также железная дорога между портами используется и для частичной разгрузки крупных контейнеровозов, проходящих по каналу, для уменьшения их осадки.

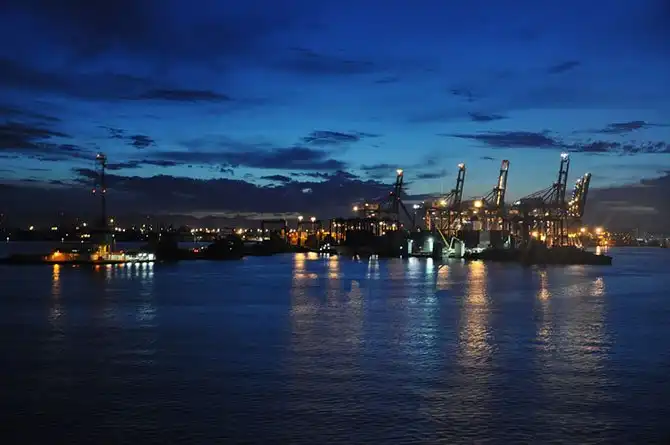

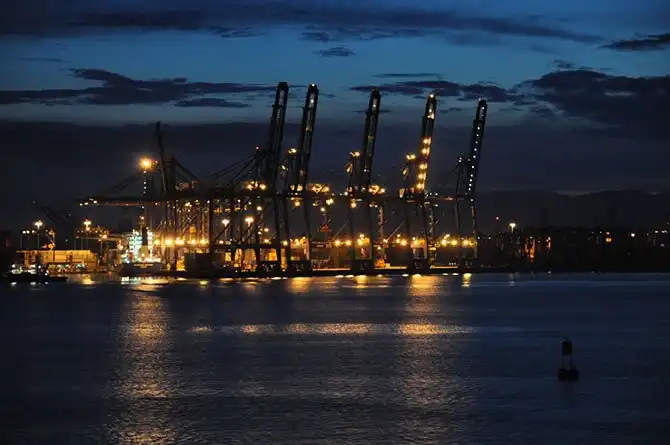

Пять утра, только-только начинает светать, но большинство туристов уже на ногах: вход в Панамский канал — одно из центральных событий круиза! Заходим в подходную акваторию, с борта в предрассветных сумерках видны огни порта Колон.
Приняв на борт группу лоцманов, направляемся ко входу — со стороны Карибского моря Панамский канал начинается трёхступенчатой лестницей шлюзов Гатун, в которых суда поднимаются с уровня Атлантического океана на водораздельный участок канала.
Слева от действующих двухниточных шлюзов, начиная с 2007 года строится дополнительная третья нитка шлюзов Панамского канала.
Они будут значительно больше существующих и позволят увеличить максимальные размеры и осадку судов, которые могут ходить через канал. Если нынешние шлюзы имеют размеры 304.8 х 33.5 и глубину 12.8 метров, то новые — соответственно 427 х 55 х 18.3. Помимо строительства второй очереди шлюзов, сейчас ведется расширение и углубление фарватера на водораздельной выемке Кулебра (Culebra), для того, чтобы на всём протяжении канала стало возможным двустороннее движение судов (сейчас движение и шлюзование на Панамском канале по сути одностороннее — сначала идёт группа судов в одном направлении, потом в обратном, а расходятся суда на более широких озёрных участках трассы). После окончания этой масштабной реконструкции пропускная способность Панамского канала удвоится.
Старые и новые шлюзы Панамского канала
Продольный профиль Панамского канала
План трассы

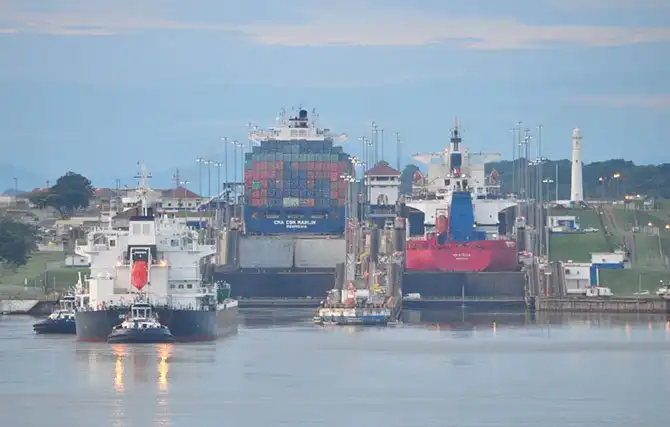

В 6-30 утра подходим к шлюзам Гатун. Движение судов по одному из самых важных транспортных соединений мира идёт непрерывно, с носа «Заандама» хорошо видно, как перед нами по лестнице шлюзов поднимаются четыре судна, по два в каждой нитке.

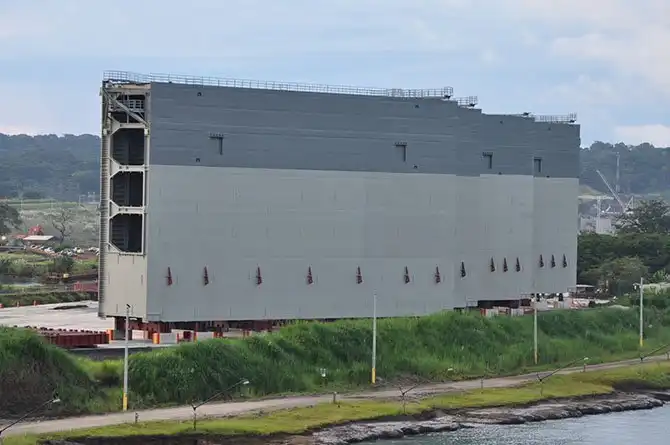

На берегу канала стоят огромные ворота для строящихся шлюзов второй очереди — они изготовлены в Италии и были доставлены на канал недавно, в конце августа 2013 года.

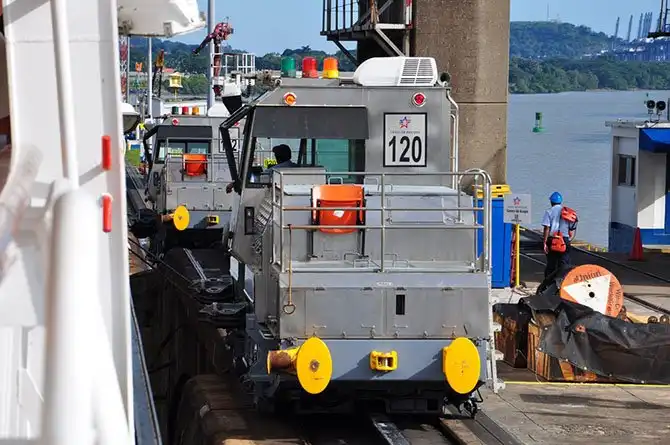

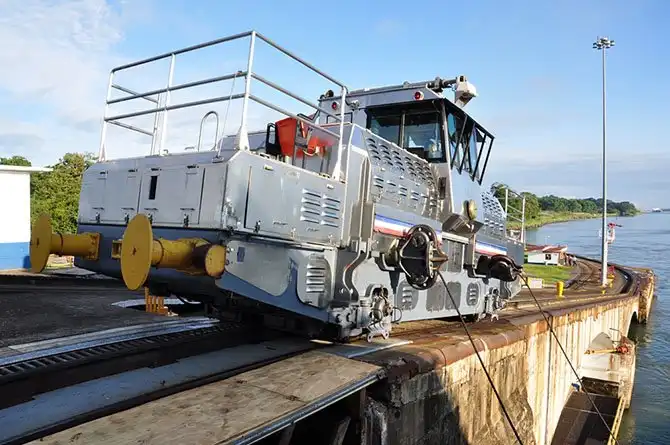

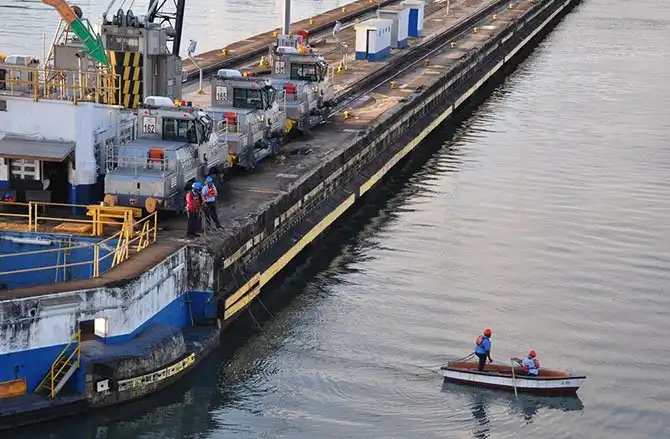

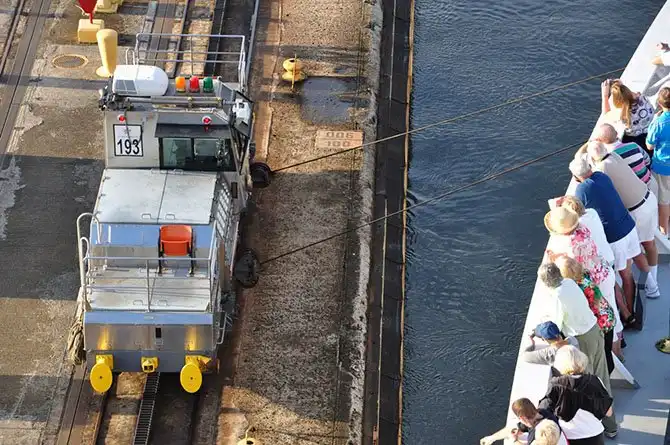

Подходим к первому шлюзу. Неповоротливые морские суда перемещаются из камеры в камеру с помощью специальных локомотивов, к которым крепятся и натягиваются швартовы. Локомотивы с закрепленными к ним натянутыми швартовами сопровождают судно с четырёх сторон (у носа и кормы с каждого борта) — таким образом, осуществляется идеально чёткий заход огромных морских судов в совсем небольшую по сравнению с их размерами камеру. Швартовы с локомотивов на борт судна подаются с помощью лодки.
Швартовы закреплены — поехали!

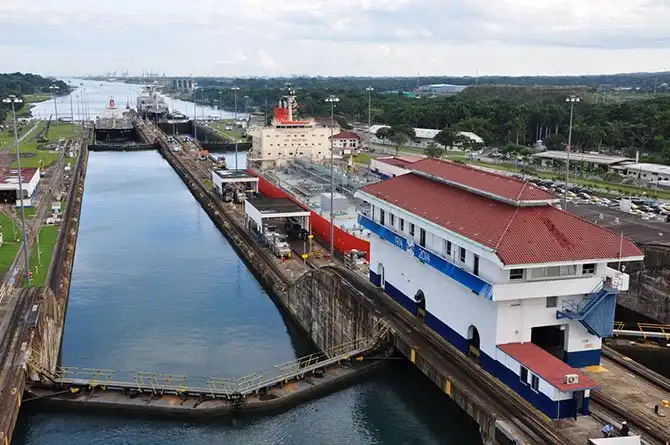

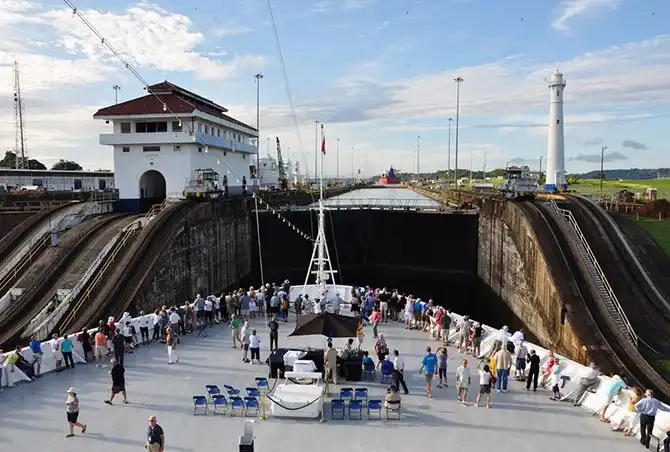

Заходим в первую шлюзовую камеру — суда поднимаются из Карибского моря на водораздельный участок в трёхступенчатых шлюзах Гатун. Общая высота подъёма — 26 метров. Соответственно, чуть менее девяти метров на ступень. Но с борта огромного морского лайнера этот девятиметровый перепад не воспринимается значительным.
На палубах невероятный ажиотаж!
После того, как в 1999 году Соединенные Штаты окончательно ушли с Панамского канала, уникальное сооружение полностью самостоятельно содержится и обслуживается Панамой. Канал в надёжных руках!
Локомотив, заводящий судно с кормы с правого борта, ловко взбирается наверх. Сейчас закроются ворота, и начнётся шлюзование.
Поднявшись в первой, переходим во вторую камеру.

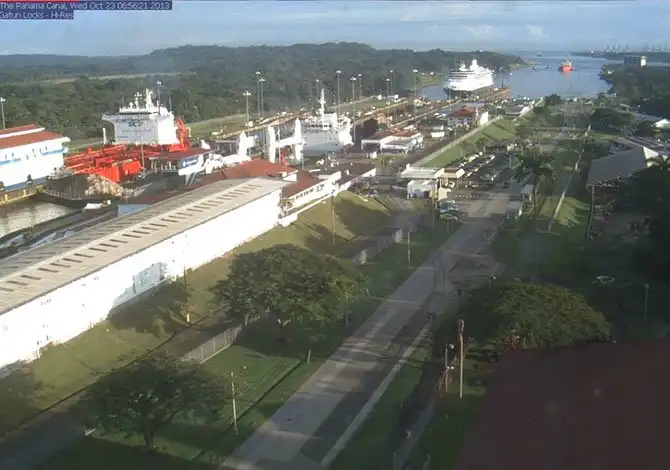

В шлюзах Гатун установлена одна из вебкамер Панамского канала, которые в режиме реального времени транслируют картинку в интернете. В этот момент многие мои друзья и коллеги смотрят, как мы идём по шлюзам. Вот так выглядит медленно поднимающийся по атлантическому склону Панамского канала «Zaandam» со стороны.

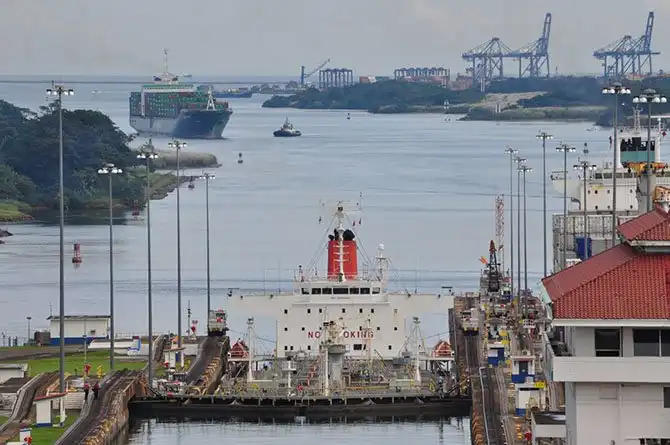

Закончив шлюзование в третьей камере, «Zaandam» поднимается на уровень водораздельного участка канала. С кормы открывается потрясающий вид уходящей вниз лестницы шлюзов и поднимающихся по ней за нами судов. Дух захватывает! Далеко внизу расстилается простор Карибского моря. А нам — в Тихий океан. До свидания, Атлантика!

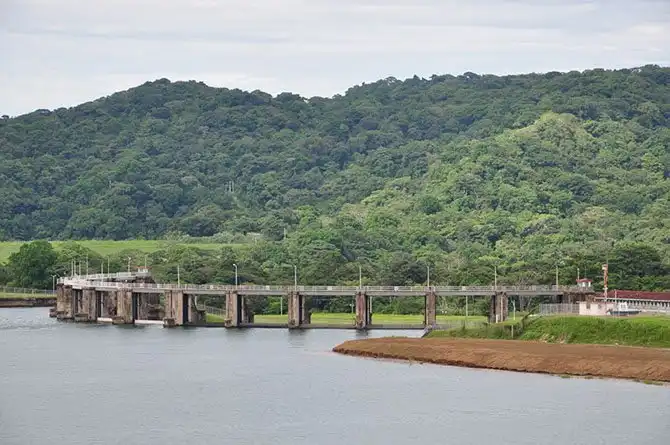

Поднявшись в шлюзах Гатун, судно попадает в одноимённое озеро. Озеро Гатун — на самом деле крупное водохранилище, образованное на водоразделе крупной дамбой на реке Чагрес (Chagres), которая хорошо видна справа по борту.
Из озера Гатун происходит питание канала водой. Подобные каналы, у которых водоём, питающий их водой, находится на водораздельном участке, с которого вода самотёком распределяется на оба склона, называются каналами с естественным питанием (самотёчные). В нашей стране это Волго-Балтийский и Беломорско-Балтийский каналы.
На озере Гатун находится ещё один рейд судов, ждущих своей очереди в шлюзы и ожидающих окончание шлюзования тех, кто идёт навстречу. Когда будет введена в строй вторая очередь Панамского канала, движение на всей длине трассы станет полностью двусторонним.

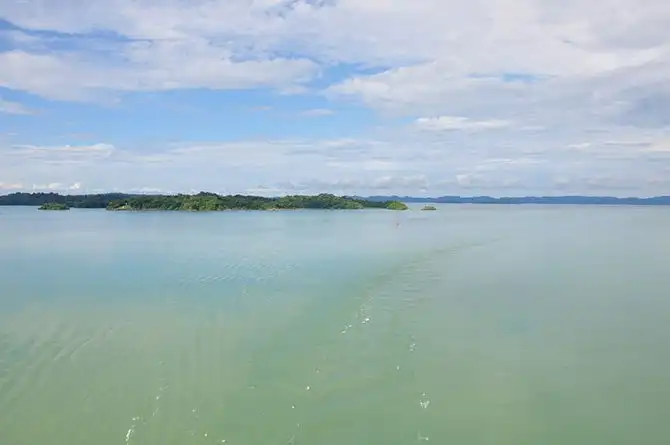

Путь по водохранилищу Гатун составляет примерно половину всей длины Панамского канала. Любуемся с палубы окружающими пейзажами экваториального пояса.

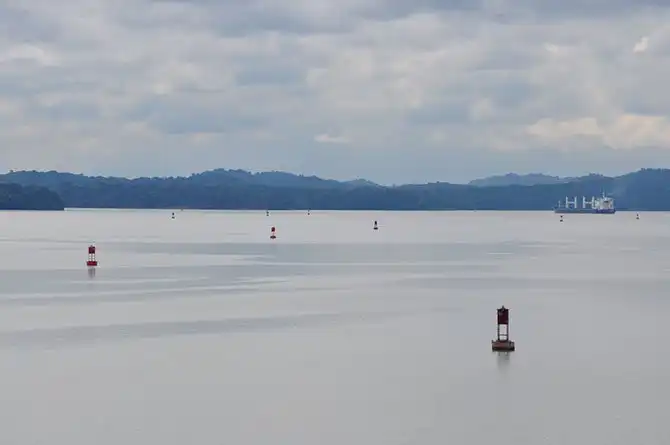

Фарватер неширок и довольно извилист. Водная дорога отмечена специальными буями.

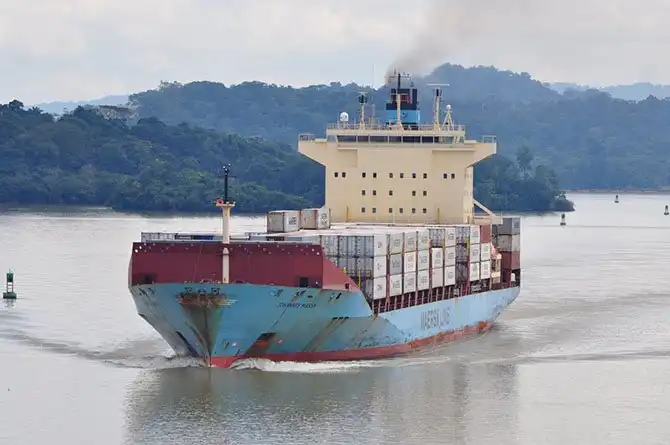

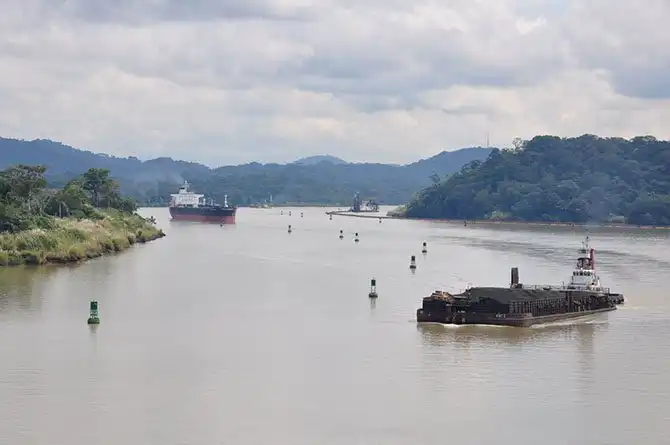

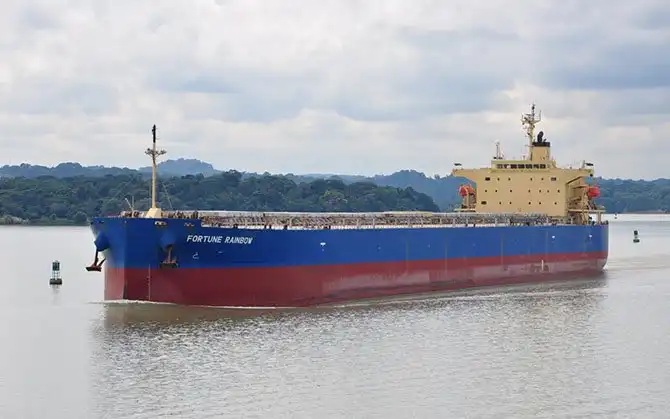

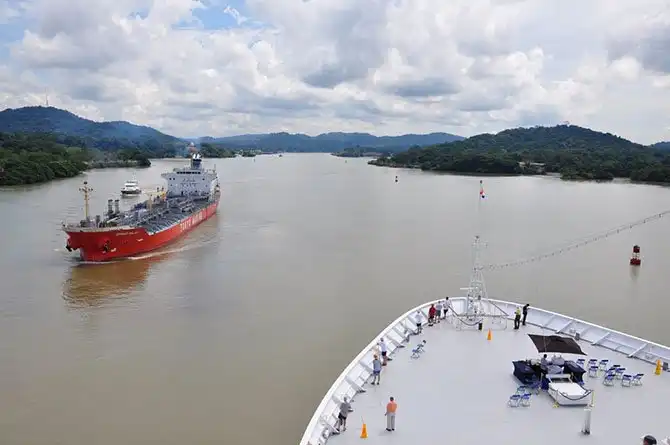

На водохранилище Гатун происходит расхождение судов, идущих во встречных направлениях. Навстречу идёт караван судов, с утра прошедший шлюзы тихоокеанского склона и сейчас направляющийся в сторону атлантического склона канала. Совсем рядом проходят крупные танкера, сухогрузы, контейнеровозы…
С мостиков встречных грузовых судов тоже с интересом рассматривают «Zaandam». Прохождение круизных судов через Панамский канал — достаточно редкое событие.

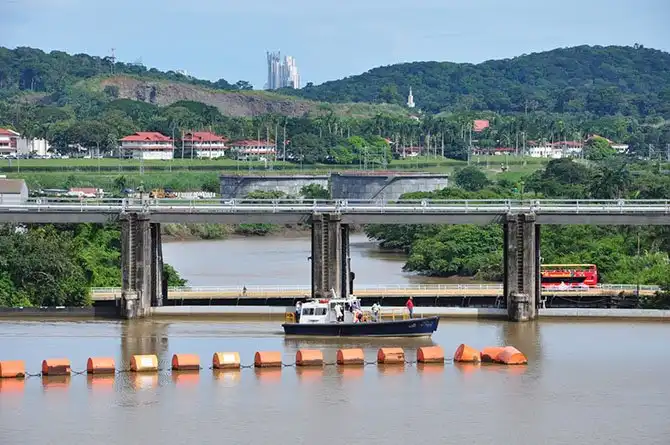

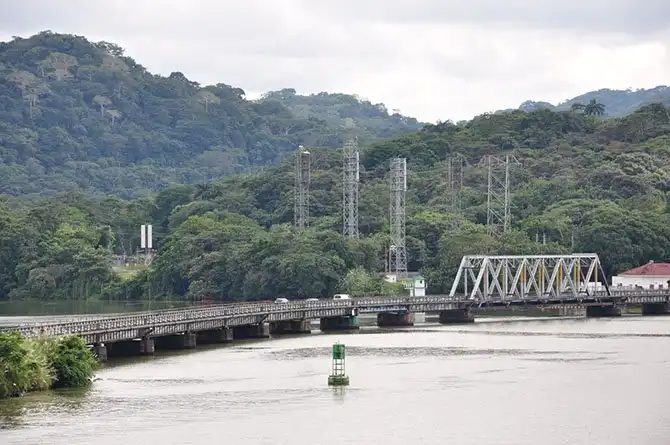

Слева по борту видно впадение реки Чагрес, которую пересекает мост. Водохранилище Гатун на этом заканчивается. Далее трасса канала проходит в искусственно прорытой выемке Кулебра (Culebra cut).
Вдоль трассы Панамского канала проходит железная дорога, по которой перевозятся контейнеры от атлантического порта к тихоокеанскому и наоборот. Иногда по ней курсируют и туристические поезда.
Идём выемкой Кулебра — самой узкой частью Панамского канала.

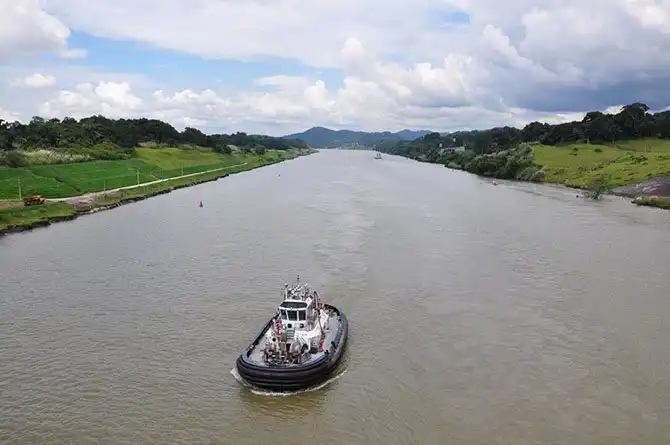

На некоторых участках суда идут по каналу в сопровождении буксиров. На Панамском канале их работает целая специальная флотилия.

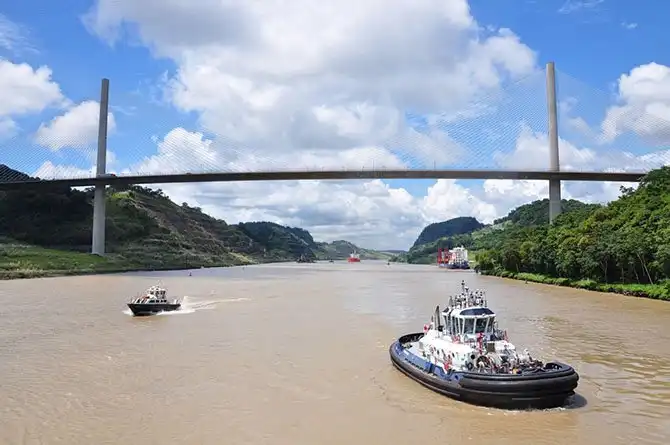

В том месте, где выемка Кулебра пересекает высокую горную гряду, берега поднимаются ступенями круто вверх, а вдали уже виден вантовый мост Столетия (Centennial Bridge). Он был построен в 2004 году и стал вторым постоянным мостом через канал. Между прочим, мосты через Панамский канал соединяют два континента — не будем забывать, что Панамский канал не только связывает два океана, но и разделяет две Америки. Девиз Панамы и Панамского канала, «A Land Divided – A World United», думаю, понятен и без дополнительного перевода. Сейчас по правому борту у нас Северная Америка, а по левому — Южная.

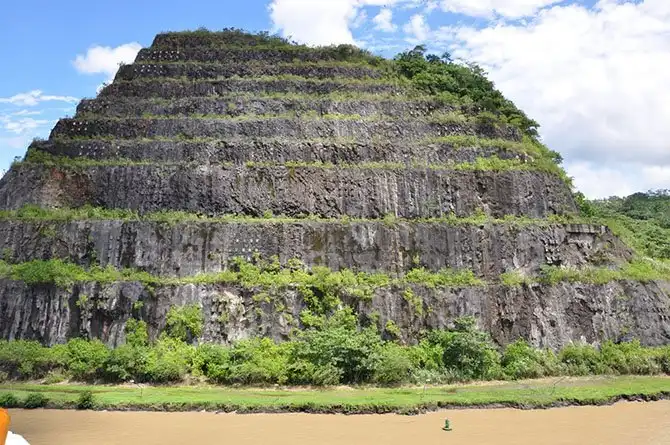

Вздымающиеся каменными уступами и укреплённые мощными анкерами склоны выемки в этом месте напоминают какие-то фантастические пирамиды Майя. В принципе по своей грандиозности Панамский канал вполне сопоставимое с ними сооружение. Объем скального грунта, разработанного при создании выемки Кулебра, по объёму равен 63 пирамидам Хеопса в Египте.
Мост остаётся позади.
Вскоре за мостом водораздельный участок канала заканчивается и начинается спуск к Тихому океану, который суда также преодолевают тремя 9-метровыми ступенями. Но тихоокеанский склон чуть более пологий — если на атлантическом склоне все три ступени находятся подряд в шлюзах Гатун, то здесь две группы шлюзов — Педро Мигель (1 ступень) и Мирафлорес (2 ступени), разделенные небольшим промежуточным бьефом. Итак, заходим в шлюзы Педро Мигель.

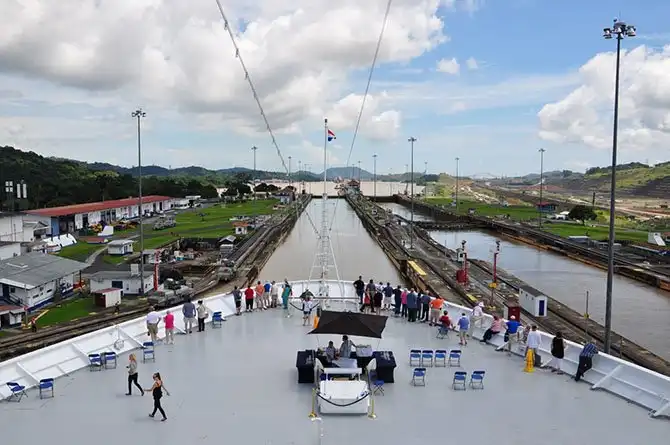

Примерно такой же вид открывается и с капитанского мостика. В этом ракурсе хорошо видно, насколько узка шлюзовая камера по сравнению с колоссальными габаритами океанских судов. Даже при наличии направляющих судно локомотивов, от судоводителей здесь требуется ювелирная точность. Все суда идут по каналу с группой местных лоцманов.

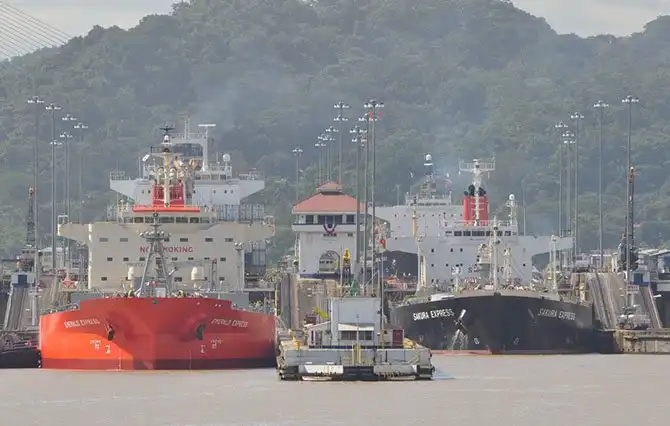

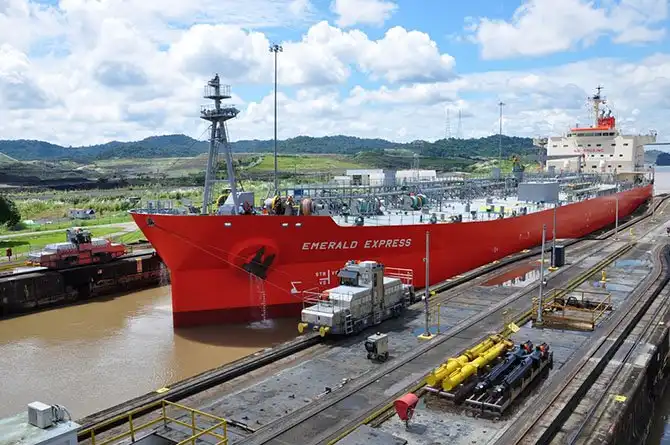

В параллельную камеру локомотивы заводят танкер «Emerald Express».
В это время на его палубах.

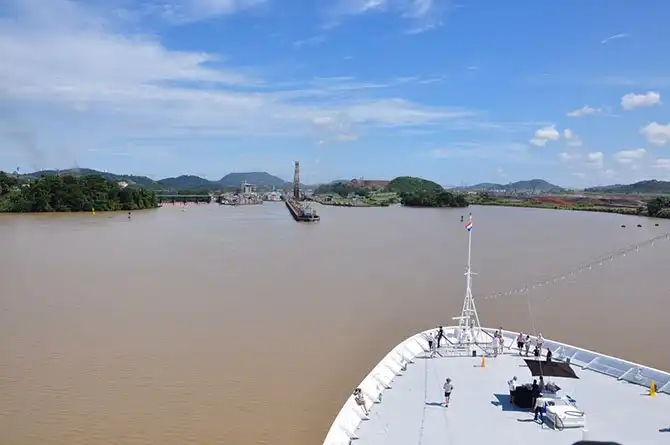

Закончив шлюзование в шлюзах Педро Мигель, «Zaandam» выходит в небольшое озеро Мирафлорес, как и озеро Гатун, образованное плотиной. Здесь нам придётся немного подождать — по параллельной нитке шлюзов навстречу нам тащат огромный плавучий кран, и в течение некоторого времени суда идут только по одной нитке.
Выходим в акваторию и останавливаемся. Придётся подождать полчаса, пока идущее перед нами судно прошлюзуется в двух камерах, и наступит наша очередь.
Идущие за нами суда также ждут — небольшая пробка!
Слева видна плотина на реке, образовавшая водохранилище Мирафлорес.

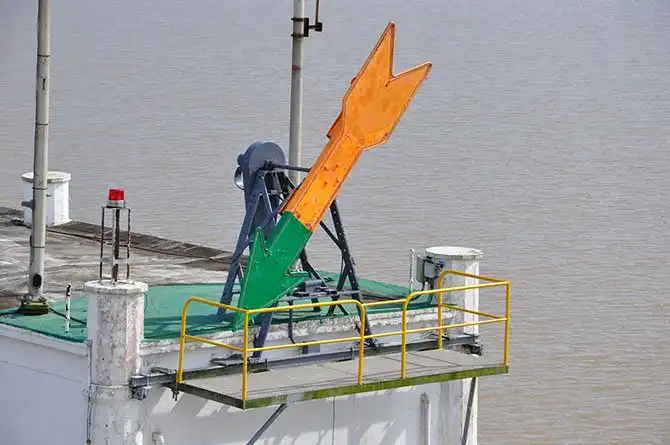

Наконец, камеры шлюзов освобождаются и готовы принять наше судно. Эта стрелка показывает судоводителям, в какую из двух ниток нужно идти.

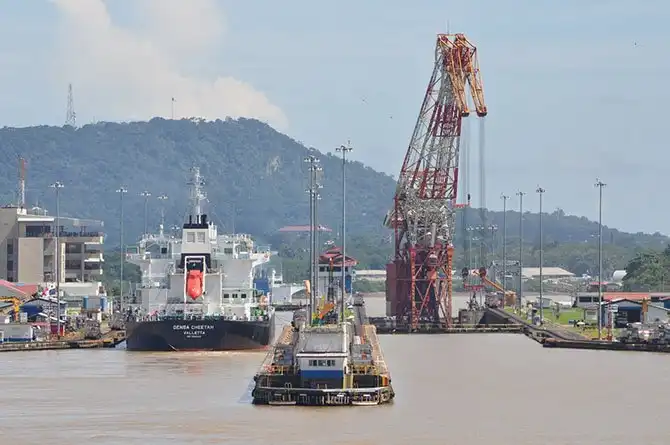

Заходим в левую камеру, а навстречу нам из правой камеры буксир, наконец, медленно выводит громадный плавучий кран, «виновника» пробки. Теперь процесс шлюзования снова пойдёт намного быстрее.

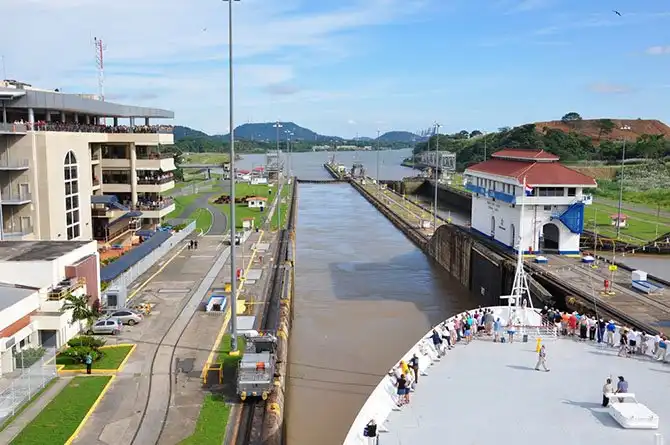

Возле левой верхней камеры находится туристический центр при Панамском канале. Здесь находится несколько крупных открытых площадок, откуда любой желающий может посмотреть на идущие через шлюзы суда.

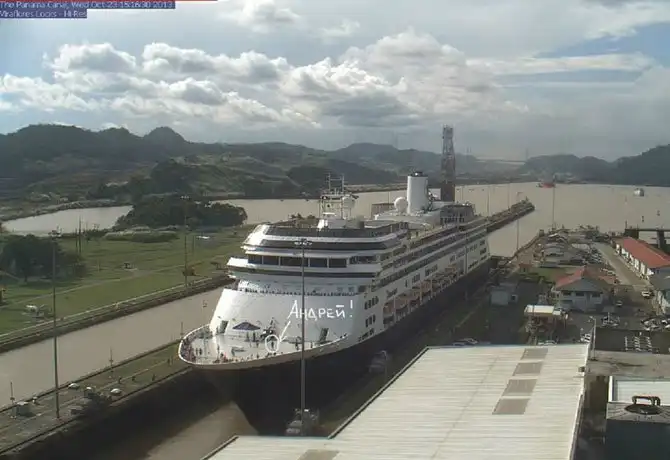

Тут же находится и вебкамера, из которой наше судно видно крупнее всего на канале. Отделившись от толпы, здесь можно шикарно попозировать друзьям и передать привет не спящей в полночь Родине! В этот момент со стороны мы выглядим вот так.
Попрощавшись с друзьями, исчезаем из поля зрения видеокамер. Теперь увидимся через две недели на Родине, а пока «Zaandam» направляется в последнюю камеру шлюза Мирафлорес, после чего покинет Панамский канал, выйдет в Тихий океан и продолжит круиз вдоль побережья Южной Америки.
На смотровых площадках туристического центра «Мирафлорес» не протолкнуться. Прохождение круизного лайнера через канал — существенное событие и уникальная возможность для многих сухопутных туристов сделать редкие кадры.
Ажиотаж!!!

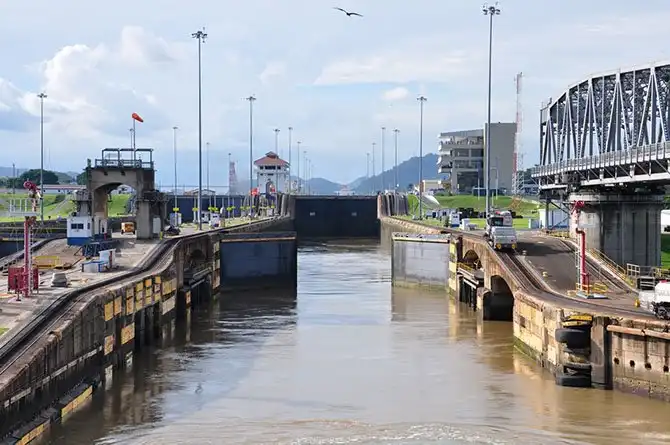

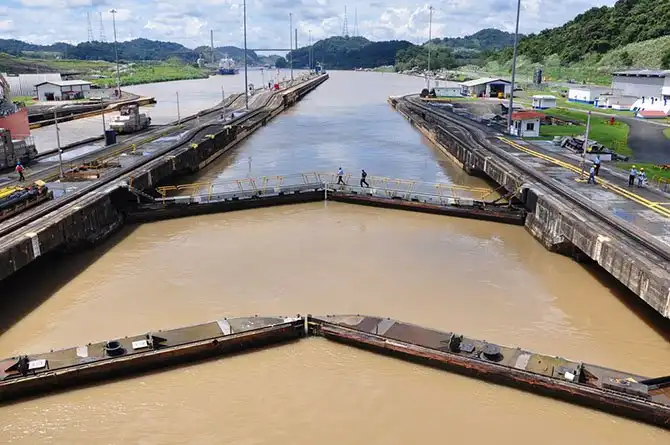

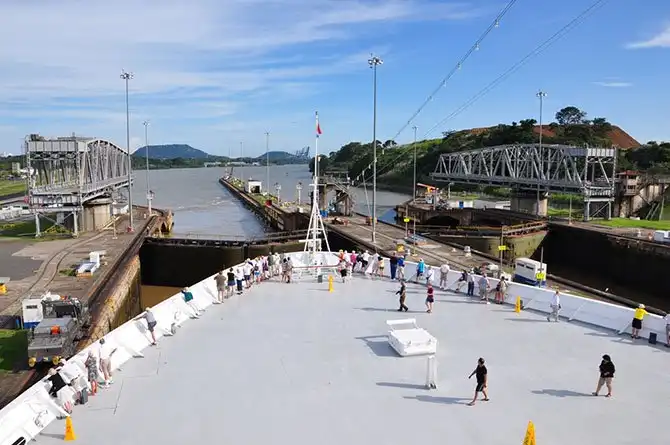

Закрываются ворота последней камеры шлюзов Мирафлорес — заключительное шлюзование, и мы снова окажемся на уровне океана.
До строительства двух постоянных мостов на Панамском канале действовал вот этот разводной мост, через который на протяжении 50 лет и осуществлялась связь между двумя Америками.
Машинист локомотива за работой.
Шлюзование закончено — поехали на выход!
Шлюзы Тихоокеанского склона Панамского канала остаются позади.

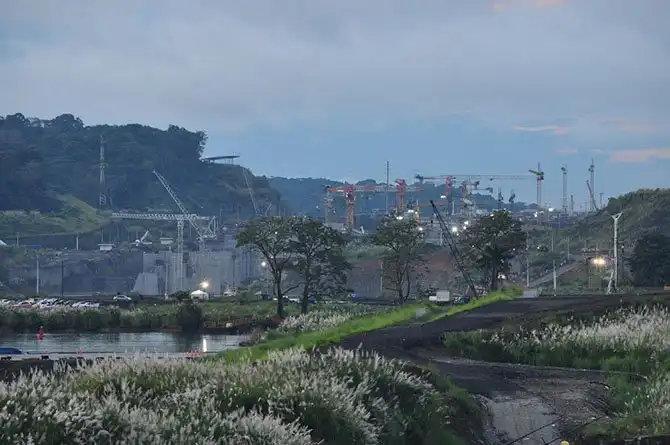

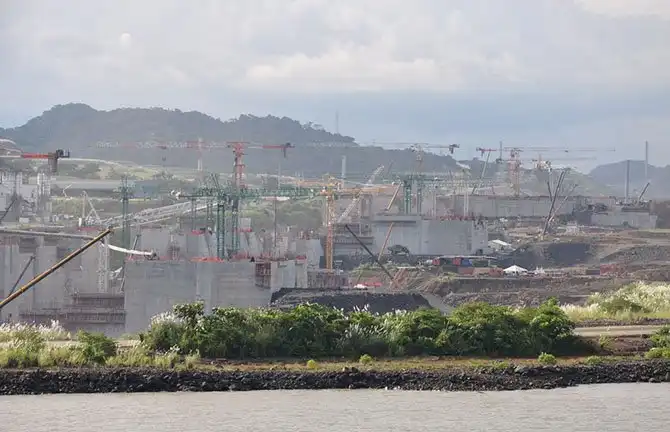

На Тихоокеанском склоне также активно идёт строительство второй очереди шлюзов — здесь уже просматривается контур будущей новой водной лестницы.
Направляемся к выходу.

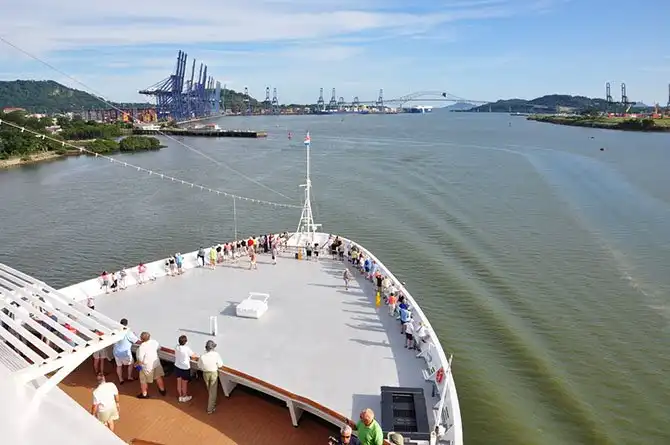

Оставляем слева тихоокеанский контейнерный порт.

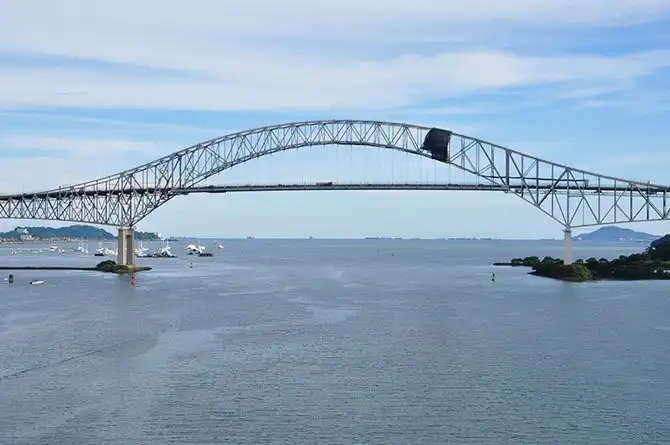

Выход в Тихий океан необычайно красив — проходим под ажурной аркой Моста двух Америк (Bridge of Americas), открытого в 1962 году.
Слева открывается великолепная панорама окружённого зелёными холмами города Панама, столицы одноименного государства.

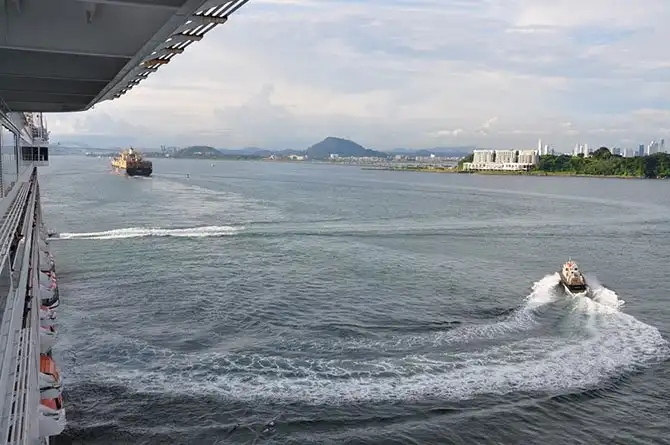

Лоцманский катер забирает сопровождавших на Панамском канале судно лоцманов, и, дав на прощание добродушную сирену, возвращается назад.

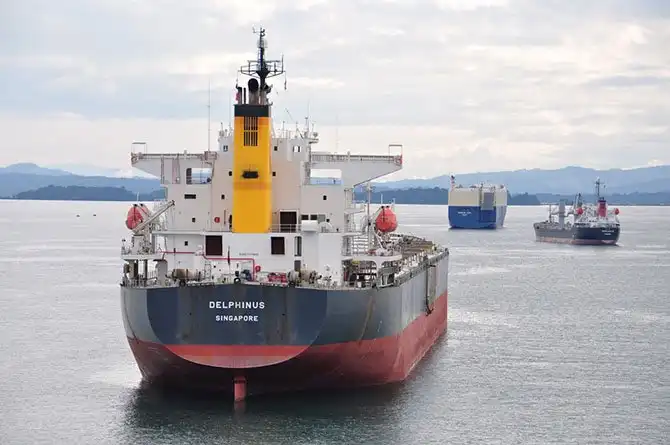

У входа в Панамский канал с тихоокеанской стороны также много судов.
Дует в лицо свежий ветер, выходящий на простор «Zaandam» сопровождает стая птиц…
Мы — в Тихом океане!
