Как сенсорные экраны реагируют на касания?

Современный человек не мыслит жизни без различных гаджетов. Планшеты, электронные книги и смартфоны прочно вошли в нашу жизнь, сейчас практически любая информация может быть получена несколькими касаниями сенсорного экрана аппарата. Но вот как эти экраны реагируют на прикосновение и когда они появились мало кто знает.


Сенсорные экраны появились в 1972 году в США и сейчас имеется 3 основных вида сенсоров. Рассмотрим из них подробнее.

Резистивные дисплеи

Резистивная система уходит в прошлое. Резистивный дисплей представляет собой обычное стекло, на которое нанесен токопроводящий слой. Еще имеется специальная токопроводящая пленка на металлической основе. Специальные распорки создают пустое пространство между пленкой и токопроводящим слоем. На поверхность экрана нанесено специальное покрытие, цель которого защитить дисплей от мелких трещин, царапин и прочих механических повреждений.




Когда пользователь прикасается к сенсору, металлическая пленка прогибается через пустое пространство и достигает токопроводящего слоя. Происходит замыкание цепи, которое считывается процессором умного гаджета. Полученная информация отправляется программе-драйверу, определяющей, чего именно хотел добиться владелец аппарата и выполняет заказанное действие.

Емкостные сенсоры

Емкостные тачскрины - это нынешний день сенсорных экранов. Они основаны на принципе накопления и освобождения электрического заряда. Стеклянную основу сенсора покрывают специальным слоем умеющим накапливать электрический заряд. Владелец гаджета своим прикосновением снимет часть заряда, что позволяет системе определить точку прикосновения. В каждом углу сенсорного экрана расположены микросхемы, которые и определяют изменение потенциалов в каждой точке сенсора. Разница потенциалов мгновенно определяется внутренним компьютером гаджета, благодаря чему сразу же устанавливается точка прикосновения.




После определения точки касания информация о ней направляется в программу-драйвер тачскрина, которая и выполняет необходимое пользователю действие. Важной характеристикой емкостного дисплея является его возможность сохранять примерно 9/10 начальной яркости экрана. Поэтому изображение на емкостных экранах превосходит по четкости картинку резистивных дисплеев.

Волновые тачскрины

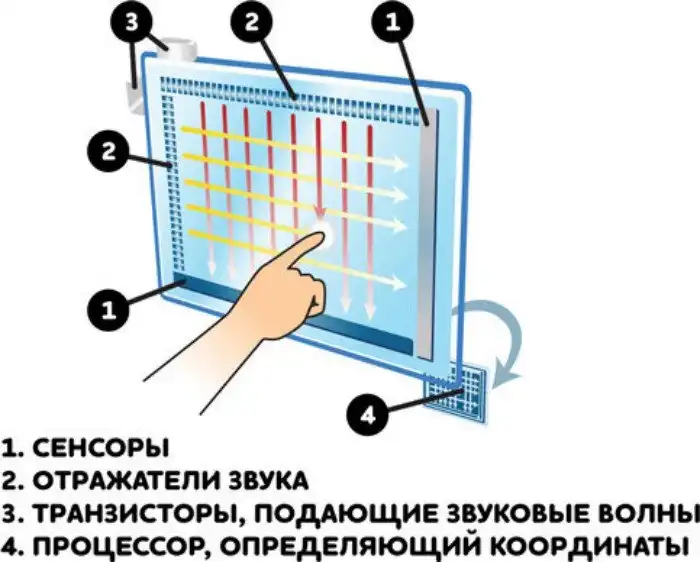

Волновые акустические системы представляют собой будущее сенсорных дисплеев. Их принцип работы состоит в том, что на стеклянной пластине монитора размещены по осям X и Y два акустических преобразователя, один из которых является излучателем, а второй приемником. На стекле также размещаются отражатели электрического сигнала от одного преобразователя к другому. Преобразователь-получатель, чья функция определять нарушение целостности фронта волны, способен зафиксировать место, в котором это произошло. То есть происходит определение конкретной точки касания пользователя к экрану.




Качественные различия разных типов сенсорных экранов

Резистивные дисплеи начинают реагировать после любого касания, стоит токопроводящим слоям войти в соприкосновение. Поэтому для подтверждения действия достаточно прикосновения как пальцем, так и многими другими предметами. Емкостные системы требуют снятия электрического заряда, поэтому активация диэлектриком невозможна. А палец для снятия заряда является вполне достаточным проводником. Никакие стилусы с таким тачскрином работать не могут. В акустических дисплеях система реагирует на перекрытие волны, поэтому для ввода данных годится не только палец, но и вообще любой предмет. Лишь бы он не был тяжелым или острым.

Еще системы распознавания сильно различаются по качеству воспроизведения и цене. Самыми дорогими и качественными являются акустические, наиболее дешевые и наименее качественные это резистивные дисплеи.
