Анатомия складного ножа

Клинки современных складных ножей изготавливаются из коррозионностойких видов стали. На клинках известных производителей марка стали часто выштамповывается на клинке у основания рукоятки. На дешевых ножах часто на клинке можно увидеть надпись — «stainless» или «rostfrei», что означает просто «нержавеющая сталь».
В настоящее время в ножевой индустрии используется несколько десятков различных марок стали. Поскольку в разных странах действуют различные стандарты обозначения марок стали, то одна и та же сталь может иметь разные обозначения. Наиболее распространенные марки сталей, используемые для изготовления клинков складных ножей, приведены в таблице.Для неискушенного пользователя достаточно учитывать тот факт, что чем дороже сталь, тем дольше она держит заточку, но при этом повышается хрупкость режущей кромки и осложнятся правка ножа в домашних условиях.

На качество клинка во многом влияет технология термической закалки стали, используемой производителем. При правильной термической обработке даже относительно дешевые виды стали обеспечивают хорошие режущие качества ножа, и наоборот, даже дорогие виды стали при огрехах в термической обработке не позволят обеспечить хорошее качество клинка. Именно с этим связана высокая стоимость складных ножей известных производителей, имеющих современное оборудование и тщательно следящих за качеством изготовления клинка.

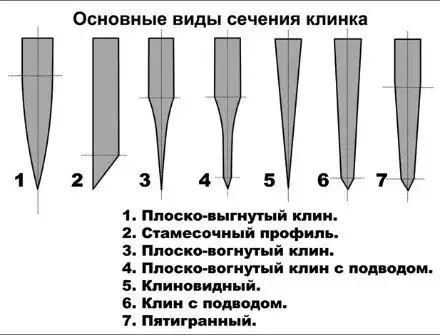

Виды сечения клинка

Твердость режущей кромки выражается в единицах Роквэлла. Обычно клинки складных ножей закаливаются до 42–60 единиц HRC. Чем больше это число — тем большее время нож держит заточку, но за это приходится расплачиваться меньшей стойкостью к ударным нагрузкам и сложностью затачивания ножа. И, наоборот, при низких значениях HRC режущая кромка более пластична, легко точится, но плохо держит заточку. При повышении твердости выше 61 HRC клинок ножей с нормальной толщиной обуха становится очень хрупким. Лезвие клинков, закаленных до значений 42 ед. и менее, имеет низкую прочность и трудно режет обычные материалы. На упаковке ножей этот показатель не приводится. Даже при описании модели на сайте производителя его не всегда можно увидеть.

При эксплуатации ножа необходимо принимать во внимание тот факт, что клинок ножа очень чувствителен к повышению температуры. Именно поэтому не следует ворошить ножом угли костра или использовать для его заточки электроточило для слесарного или столярного инструмента.

Поверхность клинка может быть полированной, матированной, вороненой, хромированной или иметь специальное защитное покрытие.

Полировка повышает стойкость клинка к коррозии, но такая поверхность блестит на солнце, что не совсем приемлемо в тактических ножах.
Матирование повышает антибликовые свойства, но ухудшает коррозионную стойкость ножа.

При воронении клинка на его поверхности создается тонкий слой защитной окисной пленки, при этом клинок приобретает темный цвет.

При хромировании на поверхность клинка наносится тонкий слой хрома, который предотвращает коррозию клинка, но не его режущей кромки.

В современных ножах все большее распространение находит покрытие клинка из синтетических материалов (эпоксидные смолы, тефлон), которые обеспечивают высокую стойкость к воздействию влаги или кислотной и щелочной среды. Поскольку такое покрытие предотвращает бликование клинка на солнце, его часто называют «антибликовым» и оно часто используется для тактических ножей. Недостатком таких покрытий является низкая износостойкость и чувствительность к царапинам.

В последнее время с удешевлением промышленного производства дамасской стали все больше клинков изготовляется из нее. Дамасскую стать получают в результате кузнечной сварки нескольких слоев стали с различным содержанием углерода. В результате на поверхности клинка появляется красивый узор. Современное промышленное производство дамасских сталей позволяет заранее спроектировать форму этого узора («мозаичный дамаск»).

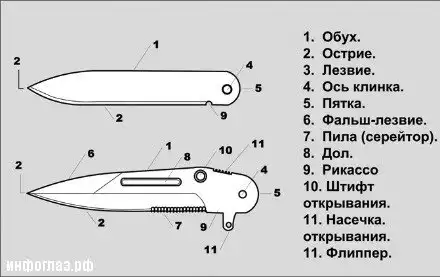

Основные части клинка

Сочетание низкоуглеродных полос стали обеспечивающих пластичность, и высокоуглеродных, обеспечивающих твердость режущей кромки, позволяет создавать клинки с отличными эксплуатационными качествами. Кроме этого режущая кромка ножей из дамасской стали имеет микрозубцы, которые повышают режущие способности ножа.

Ножи с клинками из дамасской стали выглядят очень эффектно. Однако следует иметь в виду, что риск получить бракованный клинок из дамасской стали значительно выше, чем при приобретении ножа с обычным стальным клинком. Это обусловлено довольно сложной технологией изготовления такой стали.

Долы, которые часто называют кровостоками, представляют собой продольные выемки вдоль оси клинка и служат для облегчения веса клинка. Одновременно они увеличивают жесткость клинка в поперечном направлении. Иногда они представляют собой сквозные вырезы.

Рикассо — незаточенная часть клинка у рукоятки служит для удобства заточки ножа.

Фальшлезвие пришло от боевых ножей с фиксированным клинком, имеющим полуторную заточку.

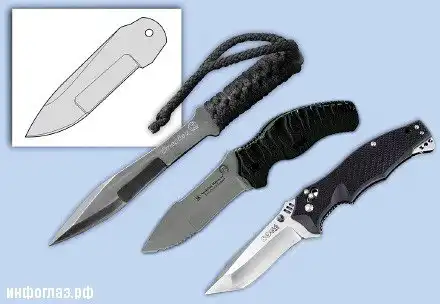

Ножи с усиленным острием

В складных ножах используются самые разные формы клинков.
Для выполнения обычных бытовых операций предпочтительны ножи, имеющие прямой клинок или клинок, сходящийся к острию.
Недостатком классической формы клинка является меньшая прочность его у острия, поскольку толщина клинка плавно уменьшается к острию. От этого недостатка свободны клинки в форме «танто» или «модифицированного танто». В начале нынешнего века сначала на ножах с фиксированным клинком, а затем и на складных ножах стала применяться специальная форма клинка с усиленным острием.

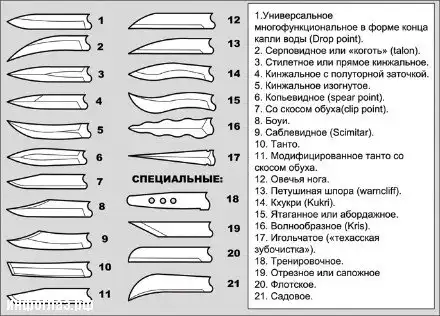

Формы клинка

Если от ножа требуются повышенные режущие свойства (ножи для самообороны), используются клинки с лезвием, имеющим выпуклую или волнообразную форму. В конце прошлого — начале нынешнего века в моду вошли ножи с серповидным клинком, который характерен для малазийских ножей керамбит. Такой клинок не разрезает, а вспарывает поверхность цели подобно плугу. Ножи с таким клинком используются для самообороны или для разрезания автомобильных ремней безопасности.

Этим же целям служат ножи, в которых клинок расположен под углом к рукоятке. Эта идея получила свое максимальное развитие в ножах с пистолетной рукояткой компании «STI».

Плосковыгнутый клин обладает высокими эксплуатационными качествами, сочетая прочность клинка и острое лезвие. За счет равномерного распределения усилия хорошо разрезает мягкие материалы большой толщины. Недостатки — сложность заточки, плохо справляется с разрезанием твердых материалов.

Стамесочный профиль — отличается технологичностью и легкостью заточки. Он широко распространен на клинках азиатских ножей. Обладает отличными рубящими свойствами, хорошо разрезает нетолстые материалы.

Плосковогнуный клин и его разновидность плосковогнутый клин с подводом — отличается простотой изготовления, легко правится и точится, отлично выполняет неглубокий рез. Недостатки — низкая механическая прочность, трудности разрезания толстых материалов за счет выступающих боковых ребер.

Клиновидный профиль обладает отличными режущими свойствами. Недостаток — хрупкость режущей кромки и сложность заточки (необходимо затачивать всю плоскость клинка). От этого недостатка свободно клиновидное сечение с подводом.

Пятигранный профиль сочетает технологичность, прочность, хорошие режущие качества, хорошо правится. Недостатки — сложность заточки при восстановлении режущей кромки.

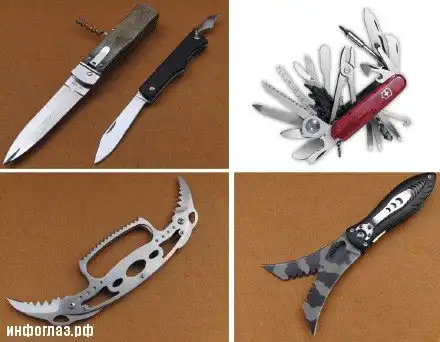

Помимо клинка складные карманные ножи могут иметь дополнительные вспомогательные инструменты — шило, штопор, консервный нож, открывалку для бутылок. В так называемых «швейцарских армейских ножах» (Swiss Army knives) количество таких инструментов может достигать нескольких десятков. Такие многофункциональные ножи получили название «мультитулов».

Ножи с дополнительными элементами

Для самообороны выпускаются также ножи с двумя рабочими лезвиями, которые позволяют поражать цель при прямом и обратном ходе руки без изменения ориентации ножа или смены его хвата.



Часть лезвия клинка может иметь заточку в виде пилы для разрезания волокнистых материалов. В ножевой литературе такую заточку называют «серейтором» или «серейторной» (от англ. serrated — пилообразный). В ножах самообороны серейторная заточка облегчает прорезание верхней плотной одежды и может выполняться на всей длине лезвия.

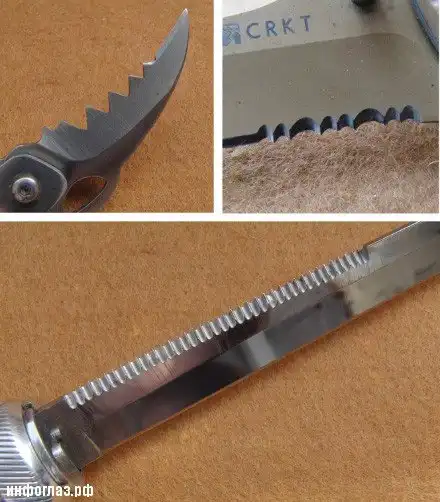

Различные виды пилообразной заточки (серейторы)

Конфигурация зубьев этой мини-пилы у разных производителей может быть различной. Наличие серейтора затрудняет заточку лезвия в домашних условиях — для этого необходимо иметь специальный инструмент и навыки работы с ним или же обращаться к соответствующему специалисту.

Конструктивные элементы для открывания ножа

Конструкция большинства современных складных ножей позволяет открывать их одной рукой, как правой, так и левой. Для этого у основания клинка имеются специальные элементы — цилиндрические штифты, плашки круглой или квадратной формы или отверстия в клинке (отверстие круглой формы защищено патентом, принадлежащим американской компании «Спайдерко», и другие компании-производителя вынуждены использовать иные его формы). Открывать удобнее ножи с выступающими элементами — штифтами или плашками, но они уменьшают эффективную длину клинка.

Конструктивные элементы для открывания клинка

В начале этого века на ножах появилось специальное приспособление в виде крючка на обухе, которое обеспечивает автоматическое раскрывание ножа при вытаскивании его из кармана брюк. Владельцам таких ножей следует знать, что если брюки изготовлены из тонкого материала, то после нескольких циклов доставания ножа они скорее всего будут прорваны.

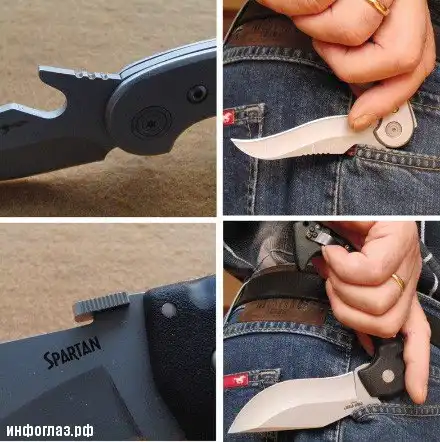

Крючок автоматического открывания ножа

Гораздо реже встречается на современных ножах специальный полукруглый вырез на клинке. Чаще всего он используется в моделях, имеющих несколько рабочих лезвий или инструментов, или в ножах без фиксации лезвия, которые хорошо знакомы старшему поколению по советским временам.



Еще одним элементом, облегчающим открывание ножа, является флиппер (от англ. flipper — плавник) — специальный выступ на обухе клинка. Для открывания обычного ножа достаточно немного сдвинуть лезвие, нажимая на флиппер пальцем руки, после чего энергичным маховым движением кисти вывести клинок в рабочее положение. В полуавтоматических ножах необходимость в таком махе отсутствует — доводка клинка до рабочего положения производится пружинным механизмом автоматически.

Флиппер

Кроме этого флиппер играет роль своеобразной гарды, предотвращая соскальзывание руки на клинок.

Конструктивные элементы для более надежного управления ножом

Наиболее распространенным хватом складных ножей является прямой диагональный (фехтовальный) хват. В этом хвате большой палец руки располагается на обухе клинка.

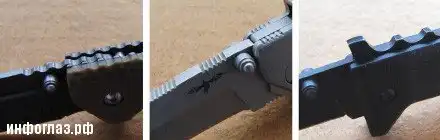

Насечка под большой палец руки

Для более комфортного управления ножом в месте контакта большого пальца руки на обухе клинка выполняется специальная насечка. Насечку может иметь и часть рукоятки, прилегающая к клинку.

Рукоятка

Рукоятки большинства современных ножей имеют пакетную наборную конструкцию, состоящую из внутреннего каркаса (frame) в виде металлических полос-лайнеров (liner) и накладок. Внутри каркаса монтируются элементы фиксации клинка, механизм автоматического открывания (для полуавтоматических и автоматических ножей).

Простые монолитные рукоятки с пазом для клинка или рукоятки из согнутой полосы стали в современных ножах встречаются редко — в основном во французских «Опитель» и африканских «Дук-дук».

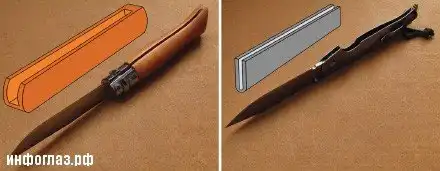

Монолитные рукоятки

Раньше соединение частей рукоятки в единое целое осуществлялось с помощью заклепок. Ось клинка также расклепывалась. В современных моделях для этого, как правило, применяются винтовые соединения. Использование винтовых соединений позволяет ликвидировать разбалтывание деталей, появляющееся в процессе эксплуатации ножа, регулировать «мягкость хода клинка», облегчает разборку ножа для профилактических работ.

В большинстве зарубежных складных ножей применяются винты с фигурным шлицом типа «торкс» (torx). Для работы с такими винтами требуется специальный инструмент — отвертки или торцевые ключи с соответствующей головкой. Такие ключи некоторые компании включают в комплект поставки ножа, в противном случае их приходится приобретать дополнительно.

Форма рукоятки, ее сечение, а также текстура накладок определяют удобство и безопасность пользования ножом.

Прямоугольное сечение ножа технологично в производстве, но не удобно при выполнении длительной работы с ножом. Рукоятка с круглым сечением удобно лежит в руке, но она не позволяет на ощупь определить ориентацию ножа. Поэтому наиболее удобны рукоятки овальной формы.

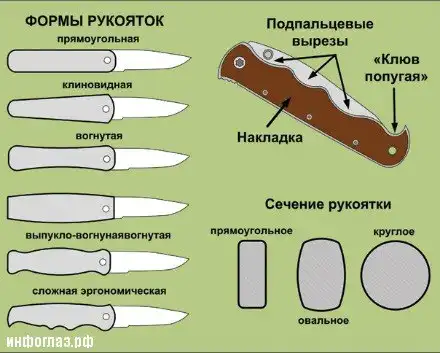

Формы и сечения рукояток

Прямоугольная форма компактна, но при этом не обеспечивает защиты от соскальзывания руки на клинок. Клиновидная форма рукоятки лучше защищает руку при работе кончиком ножа, но при попытке вытащить застрявший в плотном материале нож рука будет соскальзывать с рукоятки. Такую форму часто имеют небольшие перочинные ножи для выполнения мелких бытовых работ.

Вогнутая форма рукоятки обеспечивает более надежный хват, но не совсем удобна. Выпуклая форма рукоятки отлично сидит в руке и комфортна для работы. Именно такую форму рукоятки имеют проверенные временем ножи финского типа.

Еще более удобна рукоятка выпукло-вогнутой формы и такой формы, которая часто используется на тактических ножах.

В современных ножах все чаще используются рукоятки сложной формы, учитывающей эргономику руки. Однако ее конфигурация рассчитывается под руку среднего размера, и человеку с большой или, наоборот, маленькой кистью руки воспользоваться ее преимуществами в полной мере не удастся.

Накладки

Для их изготовления могут использоваться материалы естественного (дерево, кость, рог) и искусственного происхождения (металлы, пластик).

Основное достоинство деревянных накладок – их «теплота» и красота природного материала. В дорогих авторской работы ножах могут использоваться экзотические породы дерева с очень красивой текстурой. Основной недостаток — слабая износо- и влагостойкость. Многослойное лаковое покрытие в некотором роде решает проблему, но при этом снижается надежность удержания ножа в руке.

Еще одним материалом естественного происхождения является рог и кость. Рукоятки из этих материалов хорошо полируются и очень красиво смотрятся. Недостаток — могут растрескиваться и легко царапаются.

Металлические накладки отличаются высокой прочностью, но в холодное время года ножами с такими рукоятками пользоваться неудобно. Кроме этого их трудно удерживать в мокрой или потной руке, даже при наличии на них насечки. В современных ножах для их изготовления используются титановые сплавы на основе алюминия или титана. В дорогих авторских ножах может использоваться и дамасская сталь.

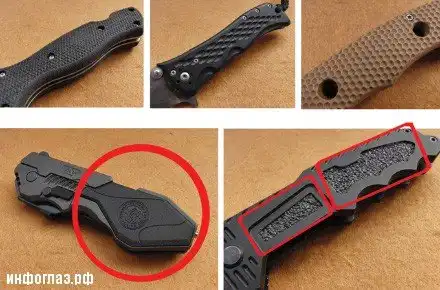

Текстура накладок (вверху) и дополнительные материалы на основе синтетических смол позволяют имитировать структуру природных материалов и в то же время избежать присущих им недостатков, хотя и проигрывают им по весу. Одним из самых популярных материалов такого типа является один из видов текстолита — «микарта».

В последнее время все больше используют накладки из различных видов пластика, таких как ABC, Зайтель (Zitel), Кайдекс (Kydex) и др. Эти материалы технологичны, влагостойки, прочны и устойчивы к воздействию внешней среды. Они позволяют изготавливать накладки любой формы с любым рисунком текстуры — от простой шероховатости, присущей самому материалу накладок, или прямоугольной насечки до специально разработанных типов поверхности. Так, в ножах серии «Для тех, кто служит» компании CRKT используется специальная сотовая структура, предотвращающая проскальзывание ножа в руке.

Для этой же цели служат прорезиненные вставки или конструктивные элементы-вставки типа наждачной бумаги.

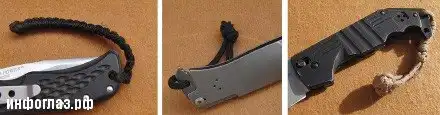

Отверстия для темляка

В торцевой части рукояток многих моделей складных ножей имеется сквозное круглое отверстие для прикрепления к ней темляка или вытяжного шнура.

Элементы безопасности

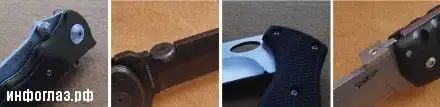

Хотя современные конструкции фиксаторов клинка достаточно надежны, тем не менее, как отмечалось выше, существует вероятность случайного складывания клинка. Для предотвращения этого в современных ножах имеются специальные предохранители. Для ножей с замком на обухе они обычно размещаются в зоне выреза рычага фиксации. В моделях с линейным замком они располагаются в передней части рукоятки под большим пальцем руки. Дополнение фиксаторов клинка предохранителями практически превращает нож из складного в нож с фиксированным клинком.

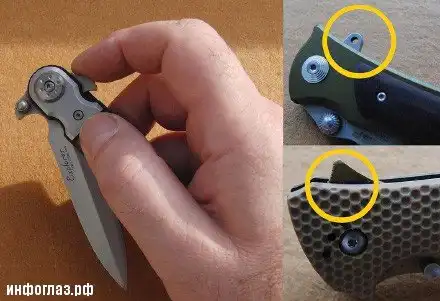

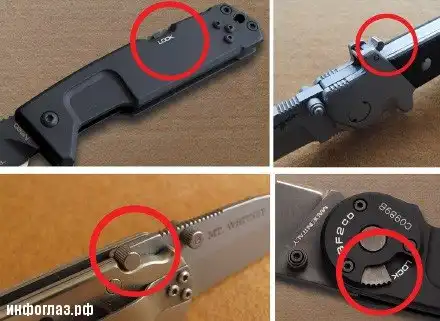

Предохранители на ножах с замком на обухе и линейным замком

Для безопасного ношения полуавтоматических и автоматических ножей предохранитель должен предотвращать возможность открывания ножа в кармане одежды при случайном воздействии на спусковой механизм. Поэтому в таких ножах предохранитель часто имеет двойное действие — блокирует клинок в закрытом и открытом состоянии.

Зажим для ношения

Практически обязательным атрибутом современных складных ножей является стальной пружинный зажим. В ножевой литературе для его обозначения часто используется термин «клипса» (от англ. clip — зажим, скрепка). Он обеспечивает удобное ношение ножа в карманах одежды или на брючном ремне.

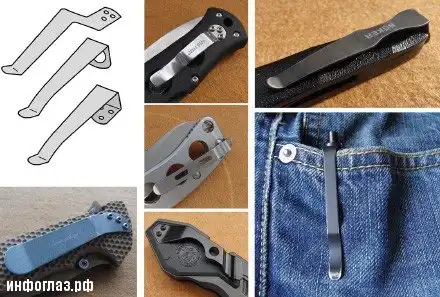

Различные виды зажимов складных ножей

Многие производители ножей выполняют зажим регулируемым — то есть его можно закрепить на разных сторонах рукоятки в зависимости от того, является владелец правшой или левшой. Кроме этого иногда можно менять не только сторону крепления зажима — у основания или на торце. При этом в кармане нож будет ориентирован либо острием вниз, либо — вверх. Некоторые специалисты считают, что при ношении ножа острием вверх существует вероятность пореза при попытке достать нож из кармана, если в силу каких-либо причин лезвие выйдет из рукоятки. В то же время при такой ориентации ножа обеспечивается более быстрое приведение его в рабочее состояние.

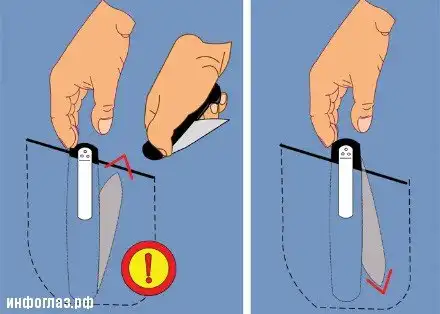

Ориентация клинка в кармане одежды при разном расположении клипсы

В некоторых моделях складных ножей место крепления клипсы имеет не Z-образную форму, а форму в виде буквы «Г» или «П». В этом случае при ношении ножа в кармане одежды верхняя часть рукоятки скрыта от внешнего взора — из кармана выступает только пружинная пластина клипсы. Внешне это выглядит как обычная шариковая ручка.

Элементы, расширяющие ударные возможности

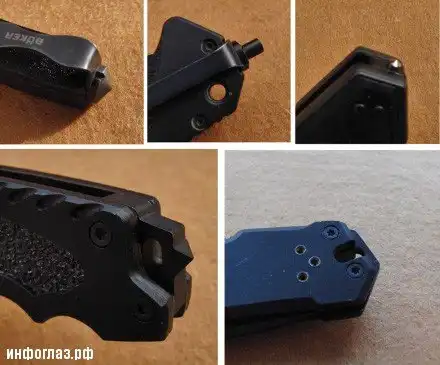

В целях самообороны нож можно использовать, и не раскрывая лезвия. В этом случае он используется как ладонная палочка и удар наносится выступающими из кулака частями рукоятки. В тактических ножах и ножах для самообороны торец рукоятки для увеличения эффективности таких ударов часто имеет треугольную форму или специальный ударный элемент в виде цилиндра, конуса или пирамидки.

Ударные выступы на торце рукояток

Завершая обзор конструкций складного ножа, необходимо отметить, что легальность ножа, то есть то, что он не является холодным оружием, по закону может определить только эксперт. Поэтому при приобретении ножа всегда необходимо спросить у продавца копию информационного листка к протоколу сертификационных испытаний (в просторечье его часто называют «сертификатом»). Отсутствие такого документа, что бы ни говорил продавец, может свидетельствовать о том, что понравившийся вам нож не прошел испытаний на принадлежность к холодному оружию. Причем лучше всего, если такие испытания были выполнены головной организацией — «Экспертно-криминаллистическим центром МВД». Копию этого документа лучше всегда иметь при себе, что позволит вам избежать ненужных конфликтов с представителями правоохранительных органов.

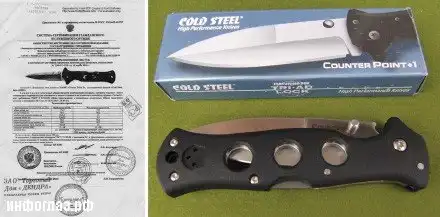

Нож с копией информационного листка

Большинство качественных складных ножей на российском ножевом рынке — это продукция зарубежных компаний.
К сожалению, большинство серийных отечественных складных ножей практически по всем параметрам уступают зарубежным и среди них редко можно встретить оригинальные модели.

Российские мастера и ножевые компании предпочитают создавать ножи с фиксированным клинком, и среди них есть очень оригинальные модели, не имеющие аналогов за рубежом, к числу которых можно отнести ножи Виталия Кима, нож «Кондрат», нож НДК-17 (нож диверсанта конструкции Кочергина). Во многом это связано с более сложной технологией и необходимым для нее дорогостоящим оборудованием.

Среди российских мастеров лишь единицы проектируют и выпускают оригинальные складные ножи авторской работы, не уступающие зарубежным (в том числе и по цене). В качестве примера показаны складные ножи уральского мастера Уракова и мастерской братьев Широгоровых.

Быстрые темпы развития российской ножевой индустрии позволяют надеяться на появление отечественных складных ножей, не уступающих зарубежным моделям.
