Фруктовая батарейка

В предыдущей статье об устройстве батарейки мы немного затронули историю создания батарейки, узнали, откуда в ней берется электричество, рассмотрели протекающие в гальваническом элементе процессы. А невероятно полезный метод познания окружающего мира под названием «Что там внутри?» помог нам посмотреть, из чего состоит батарейка. Правда, пришлось разломать несколько гальванических элементов, но в этой статье, обещаю, мы ломать ничего не будем. Только созидать!

Что нам для этого понадобится? Как мы уже выяснили, любой гальванический элемент состоит из электродов и электролита. Следуя традиции, никаких экзотических или труднодоступных материалов мы использовать не будем. Если вам захочется повторить эксперимент, потребуется следующее:

- Овощи или фрукты, которые есть у вас под рукой. Только не говорите окружающим, для чего они вам нужны, а то в следующий раз, когда вам захочется, скажем, апельсинчика, вам не дадут – скажут, мол, опять собираешься продукты переводить. Они будут исполнять роль электролита в нашей партии батарейки (а точнее, содержащийся в них фруктовый сок, который благодаря фруктовым кислотам выполняет роль ионообменной среды).
- Железные и оцинкованные гвозди. Если нет оцинкованных гвоздей, можете взять кусочки оцинкованной жести. Если после предыдущей статьи по устройству батареек у вас остался цинковый корпус – самое время достать его из заветной коробочки. Как вы поняли, все это будет выполнять роль электродов.
- Несколько проводков. Я взял несколько жил от многожильного кабеля типа «витая пара». Провода нам нужны для того, чтобы организовать электрическую цепь – тот самый мостик, по которому электроны бегут от одного электрода к другому.
- Ну и конечно же нам потребуется потребитель тока – зачем нам электричество, если нам некуда его тратить. В качестве потребителя стОит использовать что-нибудь маломощное: например калькулятор или светодиод. Что-либо помощнее, например, лампу накаливания, брать не стоит. Хотя, последним замечанием можно пренебречь, если у вас перед домом стоит грузовик с лимонами.

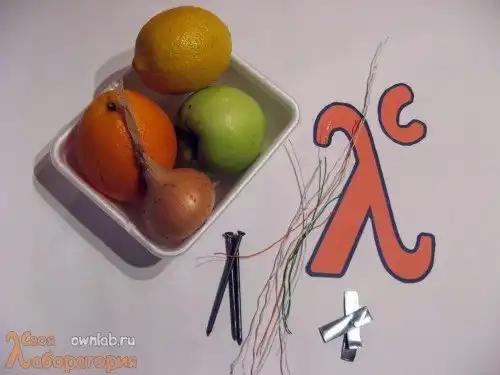

Разложим компоненты на нашем лабораторном столе.

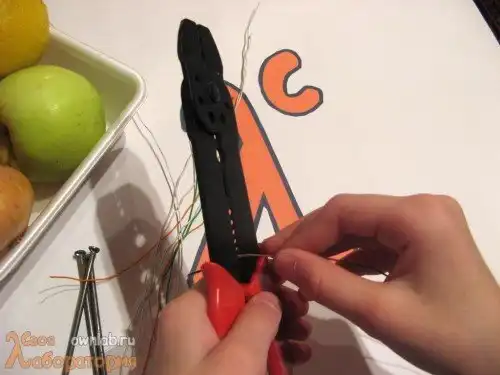

Зачищаем от изоляции концы проводов.

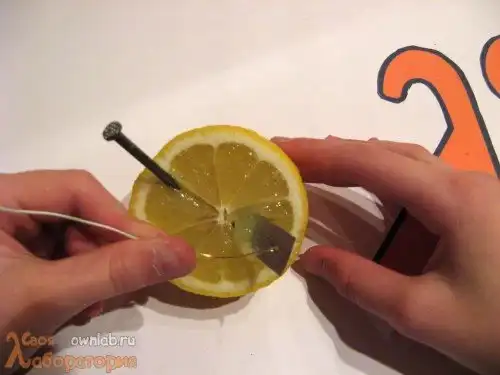

Начинаем погружать электроды в электролит. Ну а если по-простому – то втыкать гвозди и пластины в заготовленные съестные припасы. Сначала один электрод…

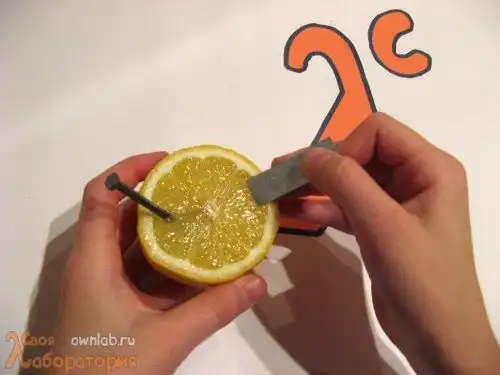

… а затем и другой.



На концах электродов закрепляем провода.





Гальванический элемент готов! Половинка лимона показывает почти полвольта.



Проделав все вышеописанные процедуры с яблоком, видим, что гальванический элемент из этого фрукта дает аналогичное напряжение.

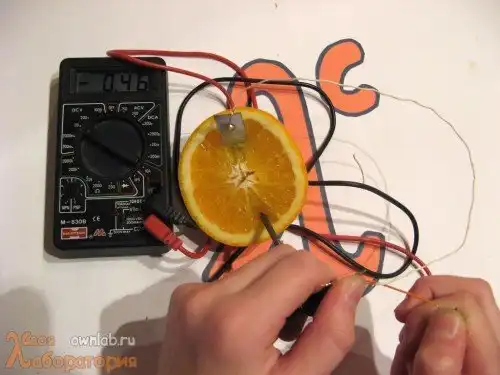

Аналогичное напряжение обеспечивает и апельсин.

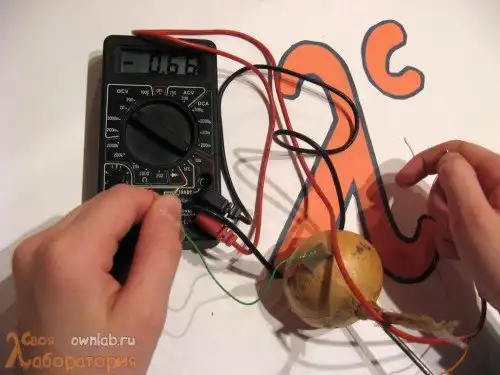

А вот лук преподнес сюрприз. Батарейка из него получилась высоковольтная!

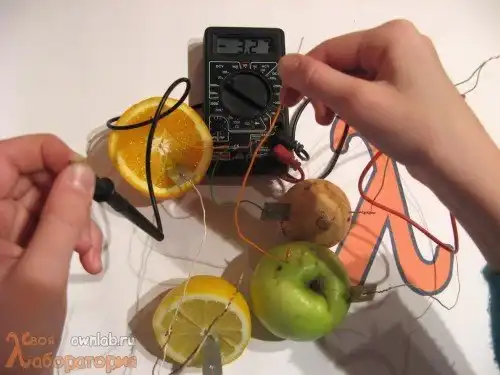

А теперь давайте посмотрим, на что способна вся эта наша фруктово-электрическая братия. Конечно, каждый из этих элементов мало на что способен. Разве что просто продемонстрировать с помощью вольтметра, что электричество они вырабатывают на самом деле. Гораздо более эффектным будет демонстрация работы потребителей тока от наших фруктовых батареек. Как я уже отметил, напряжения, выдаваемого отдельным фруктовым гальваническим элементом, будет недостаточно для питания даже маломощных потребителей тока. Следовательно, нам нужно повысить напряжение. Этого можно достигнуть путем соединения нескольких гальванических элементов по последовательной схеме, т.е. вот так:



После соединения всех наших гальванических элементов в батарею получаем уже вполне солидное напряжение.



Попытаемся подключить светодиод (при подключении необходимо соблюсти полярность)… Горит!!!

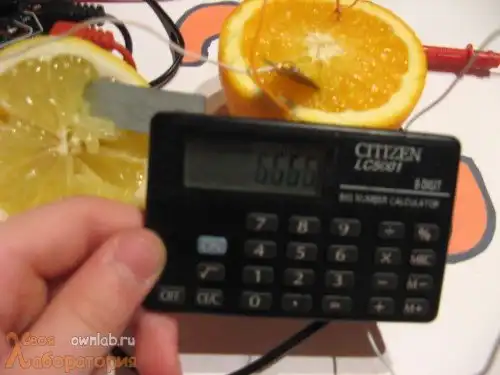

Даже старый калькулятор, который я уже давно перестал считать рабочим, заработал от фруктовой батареи!



Ну что ж, опыт удался! Как видим, батарейка из фруктов вполне реальна. Конечно, как серьезный источник питания ее рассматривать нельзя. Но как отличный наглядный материал о природе электричества, который для непосвященных может выглядеть даже немного мистически, — вполне!
