Manual: все о карбоне
ЭПОХА КАРБОНА
…Новые группы животных начинают завоевывать сушу, но их отрыв от водной среды не был еще окончательным. К концу карбона (350-285 млн. лет назад) относится появление первых пресмыкающихся – полностью наземных представителей позвоночных…
Учебник по биологии

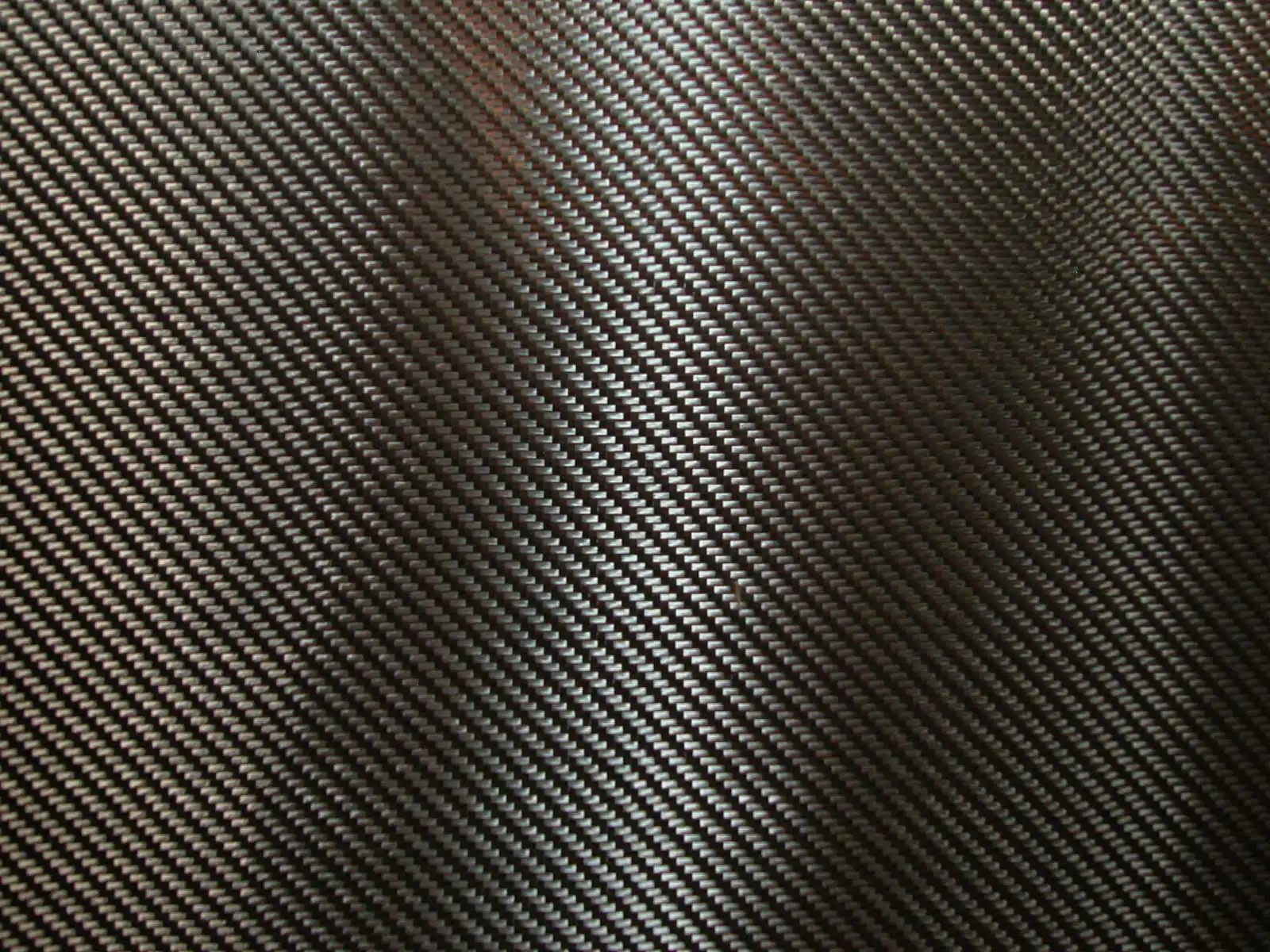

Спустя 300 миллионов лет карбон снова вернулся на Землю. Речь о технологиях, которые олицетворяют новое тысячелетие. Карбон – это композитный материал. Основу его составляют нити из углерода, которые имеют различную прочность. Эти волокна имеют такой же модуль Юнга, как и сталь, но при этом их плотность даже меньше, чем у алюминия (1600 кг/м3). Тем, кто не учился на физтехе, придется сейчас напрячься… Модуль Юнга – это один из модулей упругости, характеризующий способность материала сопротивляться растяжению. Другими словами, нити углерода очень сложно порвать или растянуть. А вот с сопротивлением сжатию все хуже. Для решения этой проблемы придумали сплетать волокна между собой под определенным углом, добавив в них резиновые нити. Потом несколько слоев такой ткани соединяются между собой эпоксидными смолами. Полученный материал называется карбон или углеволокно.
С середины прошлого века многие страны проводили эксперименты с получением карбона. В первую очередь в этом материале были заинтересованы, конечно, военные. В свободную продажу карбон поступил только в 1967 году. Первой фирмой, занявшейся реализацией нового материала, стала британская фирма Morganite Ltd. При этом продажа углеволокна, как стратегического товара, была строго регламентирована.
Достоинства и недостатки
Наиболее важное достоинство углеволокна – это высочайшее отношение прочности к весу. Модуль упругости лучших «сортов» углеволокна может превышать 700 ГПа (а это нагрузка 70 тонн на квадратный миллиметр!), а разрывная нагрузка может достигать 5 ГПа. При этом карбон на 40% легче стали и на 20% легче алюминия.
Среди недостатков карбона: длительное время изготовления, высокая стоимость материала и сложность в восстановлении поврежденных деталей. Еще один недостаток: при контакте с металлами в соленой воде углепластик вызывает сильнейшую коррозию и подобные контакты следует исключать. Именно по этой причине карбон так долго не мог войти в мир водного спорта (недавно этот недостаток научились обходить).
Другое важное свойство карбона – низкая способность к деформации и небольшая упругость. При нагрузке карбон разрушается без пластической деформации. Это означает, что карбоновый монокок будет защищать гонщика от сильнейших ударов. Но если не выдержит – то не погнется, а сломается. Причем разлетится на острые куски.

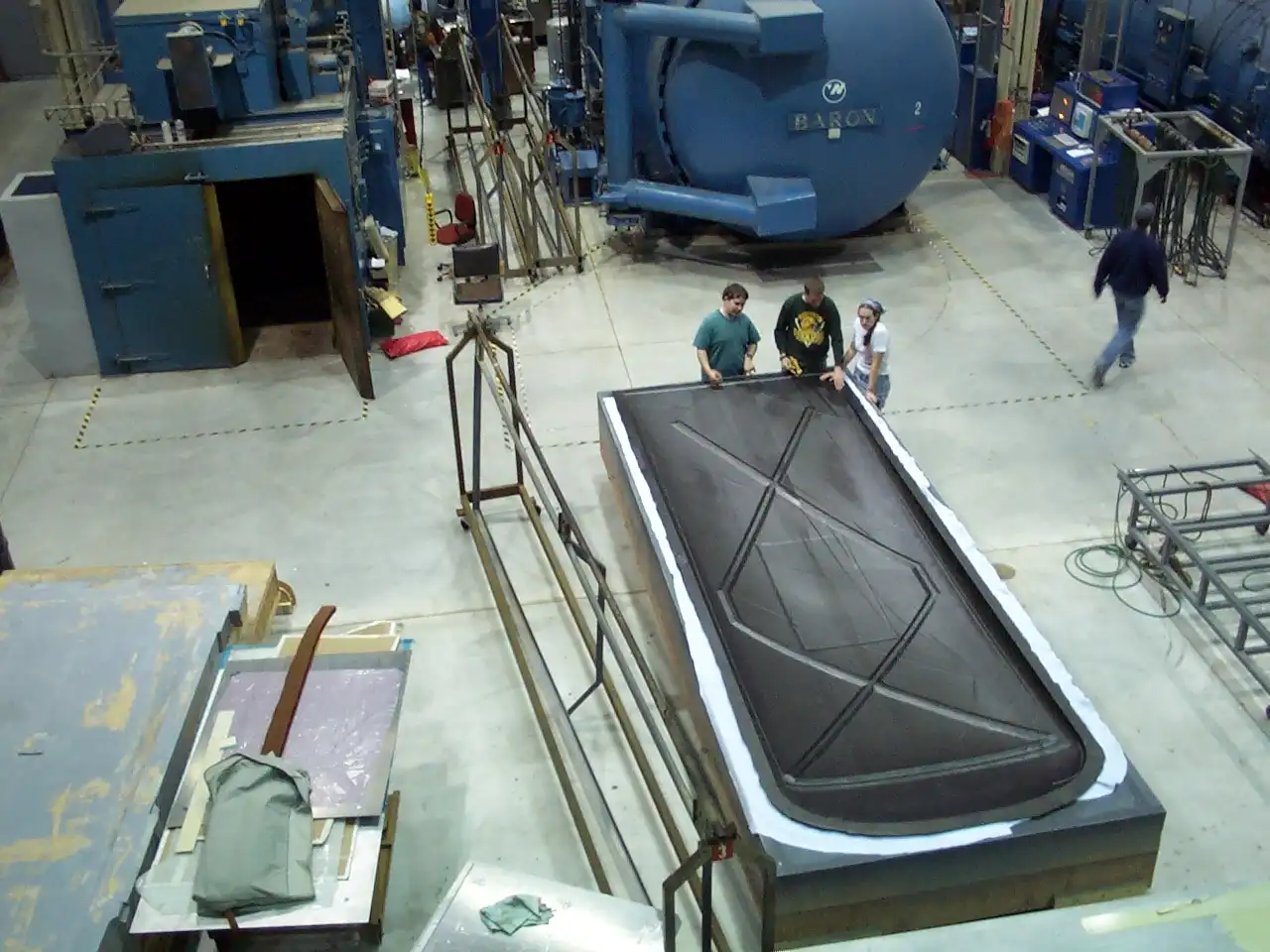

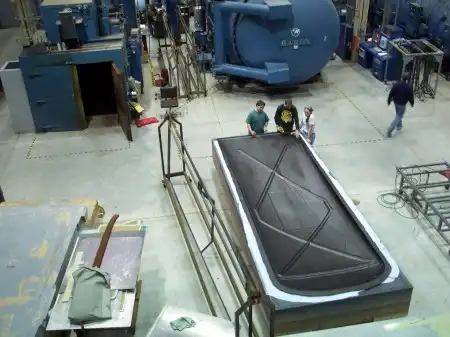

Получение углеволокна

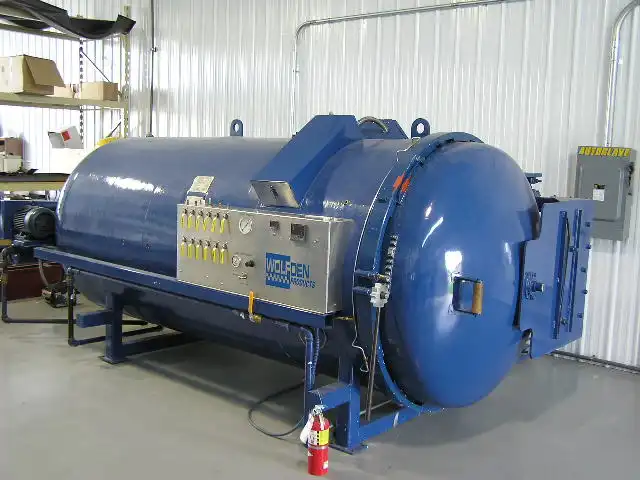

На сегодняшний день существуют несколько способов получения углеволокна. Основные: химическая осадка углерода на филамент (носитель), выращивание волоконноподобных кристалов в световой дуге, и построение органических волокон в специальном реакторе – автоклаве. Последний способ получил наибольшее распространение, но и он довольно дорог и может применяться только в промышленных условиях. Сначала нужно получить нити углерода. Для этого берут волокна материала с названием полиакрилонитрил (он же PAN), нагревают их нагреваются до 260°С и окисляют. Полученный полуфабрикат нагревается в инертном газе. Долговременное нагревание при температурах от нескольких десятков до нескольких тысяч градусов Цельсия приводит к процессу так называемого пиролиза – с материала убывают летучие составляющие, частицы волокон образуют новые связи. При этом происходит обугливание материала – «карбонизация» и отторжение неуглеродный соединений. Завершающий этап производства углеволокна включает в себя переплетение волокон в пластины и добавление эпоксидной смолы. В результате получаются листы черного углеволокна. Они имеют хорошую упругость и большую нагрузку на разрыв. Чем больше проводит времени материал в автоклаве, и чем больше температура, тем более качественный получается карбон. При изготовлении космического углеволокна температура может достигать 3500 градусов! Самые прочное сорта проходят дополнительно еще несколько ступеней графитирования в инертном газе. Весь этот процесс очень энергоемкий и сложный, потому карбон заметно дороже стеклопластика. Осуществить процесс дома не пытайся, даже если у тебя есть автоклав – в технологии множество хитростей...
Карбон в автомире
Появление карбона не могло не заинтересовать конструкторов гоночных автомобилей. К моменту появления углеволокна на трассах F1, почти все монококи делались из алюминия. Но у алюминия были недостатки, в числе которых его недостаточная прочность при больших нагрузках. Увеличение прочности требовало увеличения размеров монокока, а следовательно и его массы. Углеволокно оказалось великолепно подходящей альтернативой алюминию.
Первым автомобилем, шасси которого было выполнено из углеволокна, стал McLaren МР4. Путь карбона в автоспорте был тернист и заслуживает отдельного рассказа. На сегодняшний день карбоновый монокок имеют абсолютно все болиды Формулы-1, а так же практически все «младшие» формулы, ну и большинство суперкаров, естественно. Напомним, монокок – это несущая часть конструкции болида, к нему крепятся двигатель и коробка, подвеска, детали оперения, сидение гонщика. Одновременно он играет роль капсулы безопасности.
Тюнинг

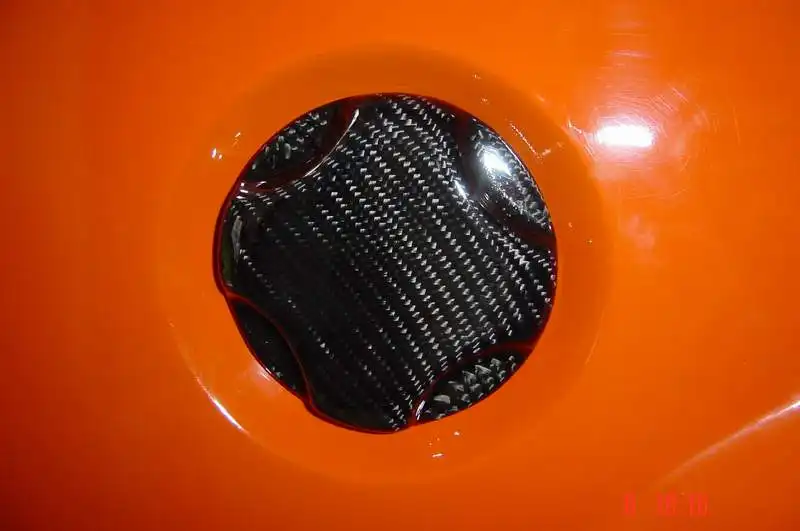

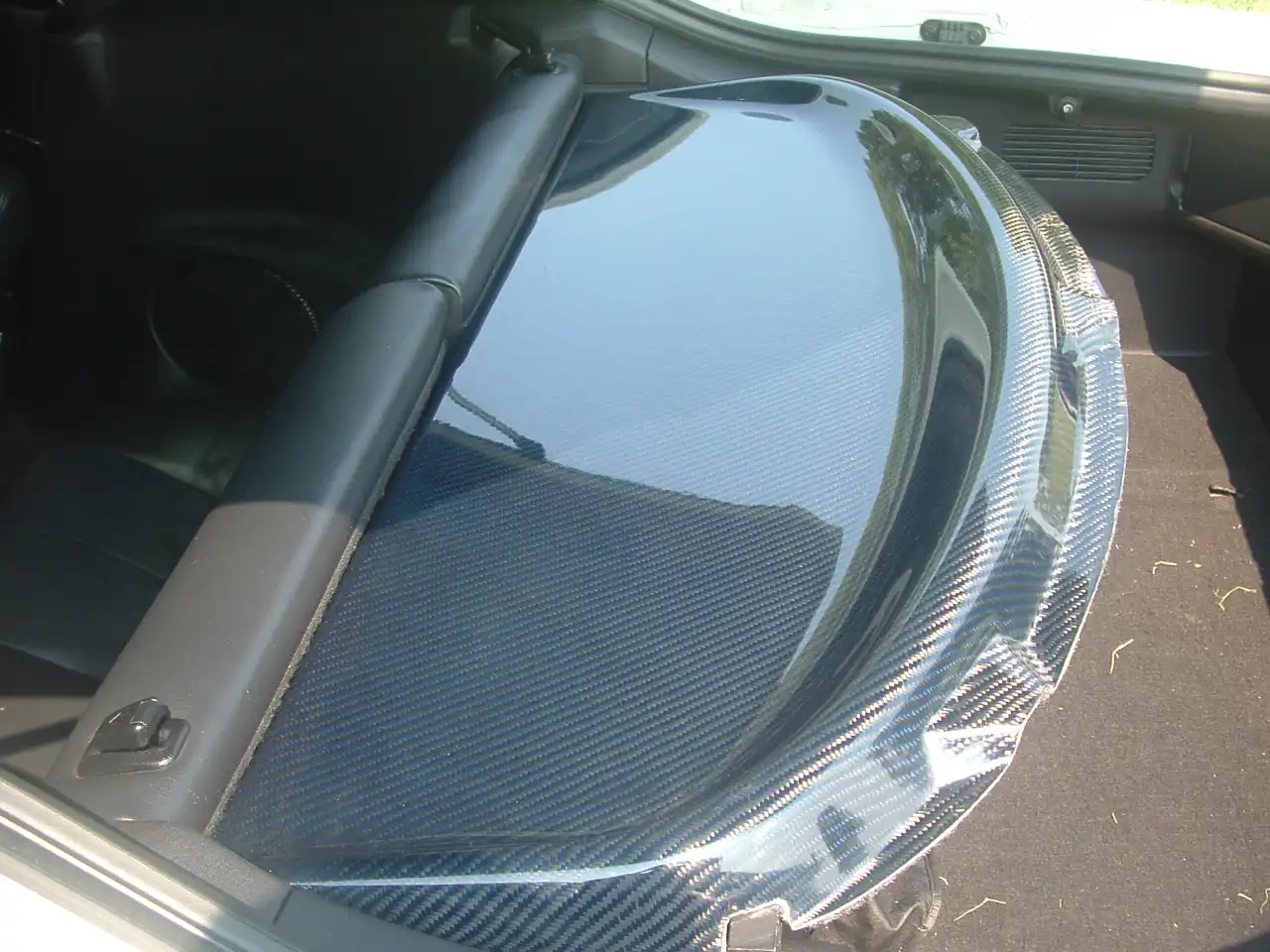

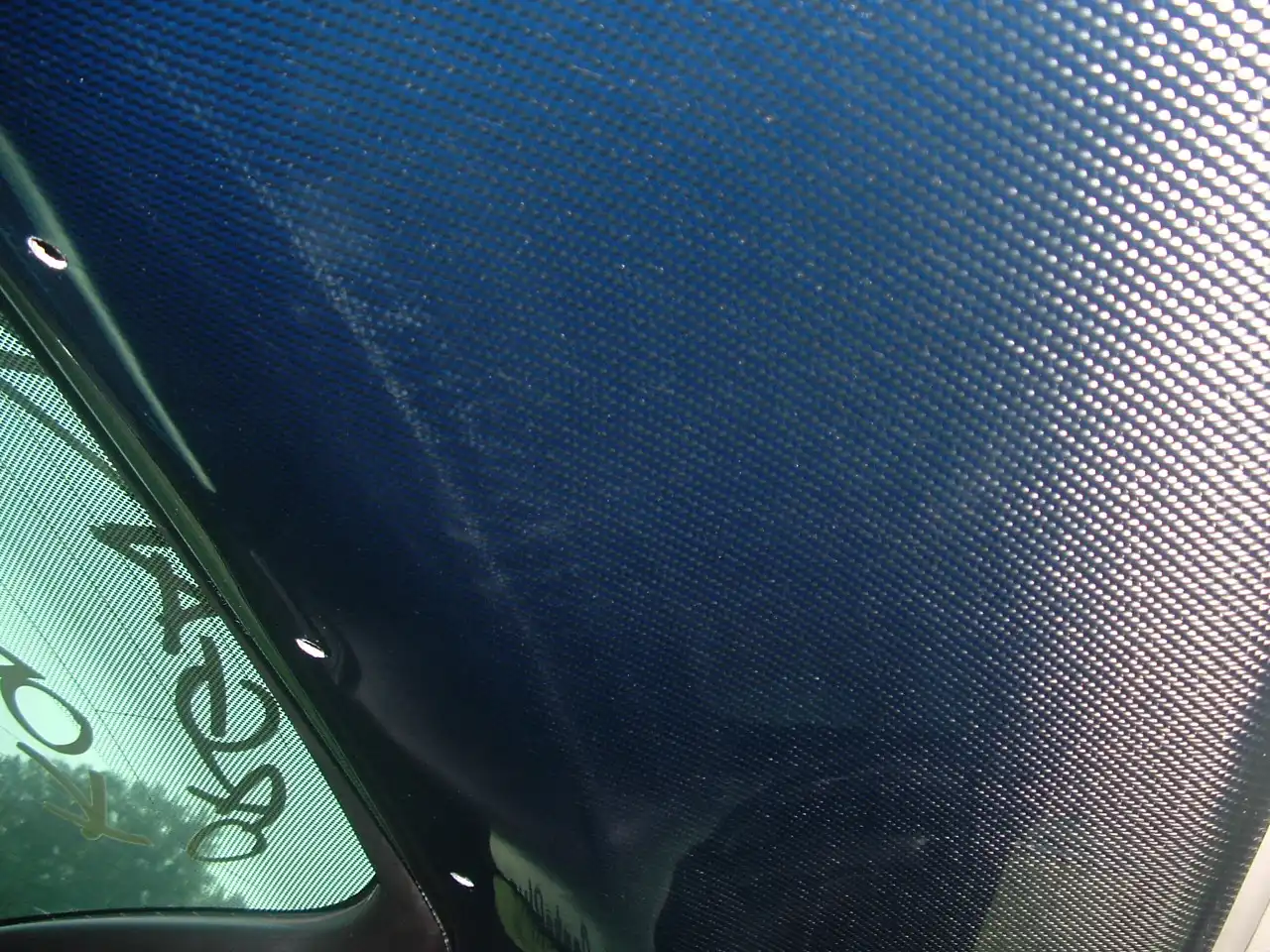

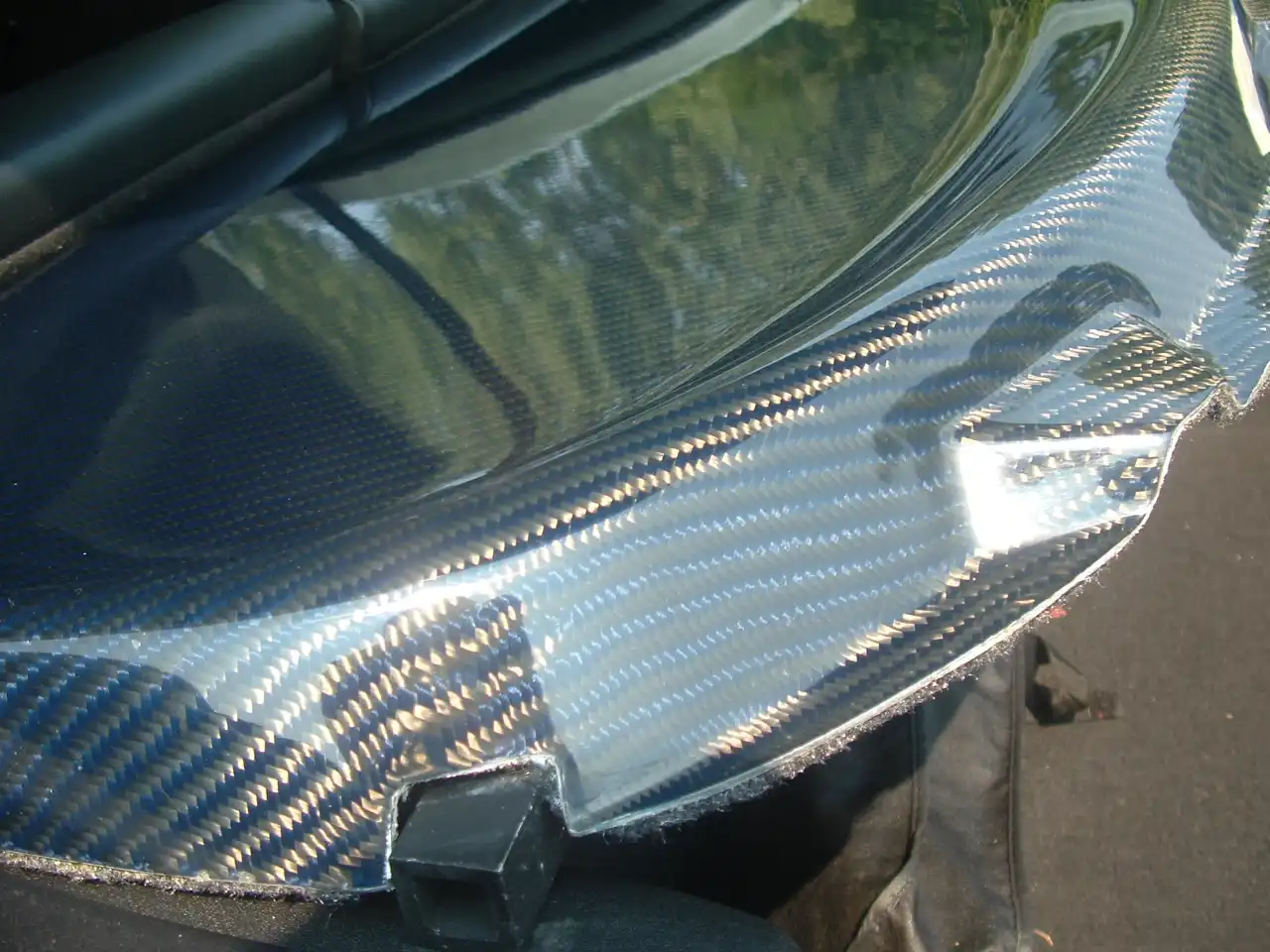

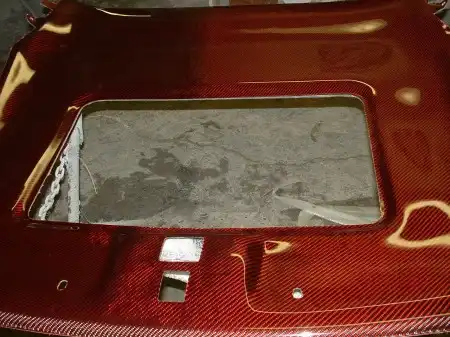

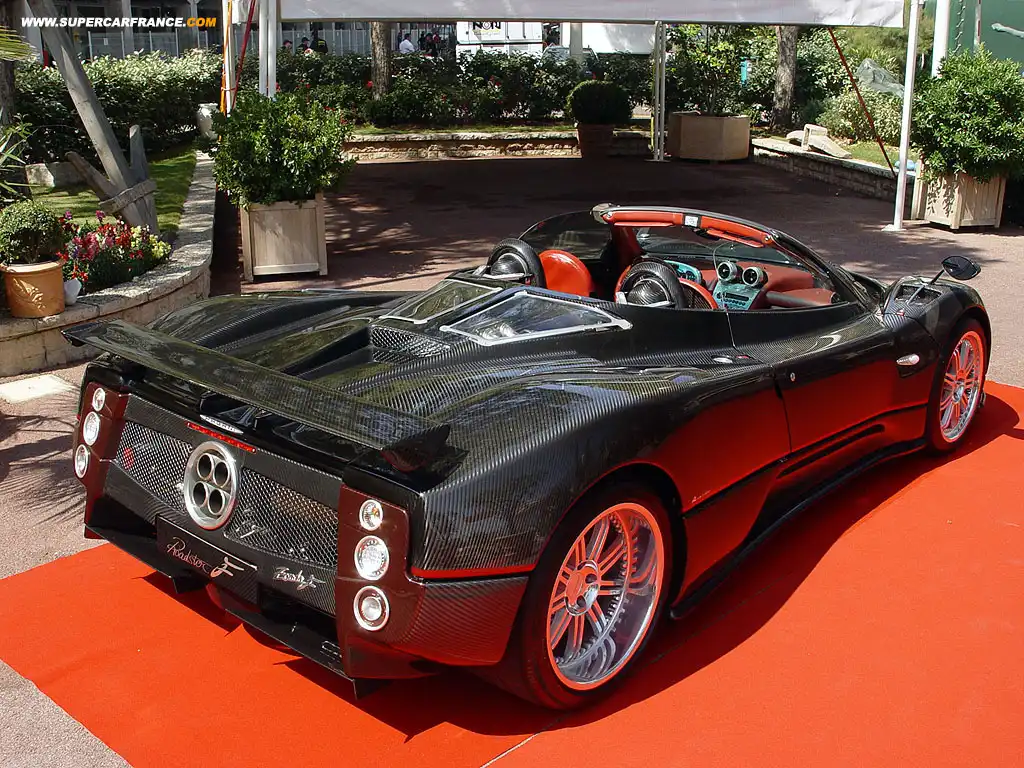

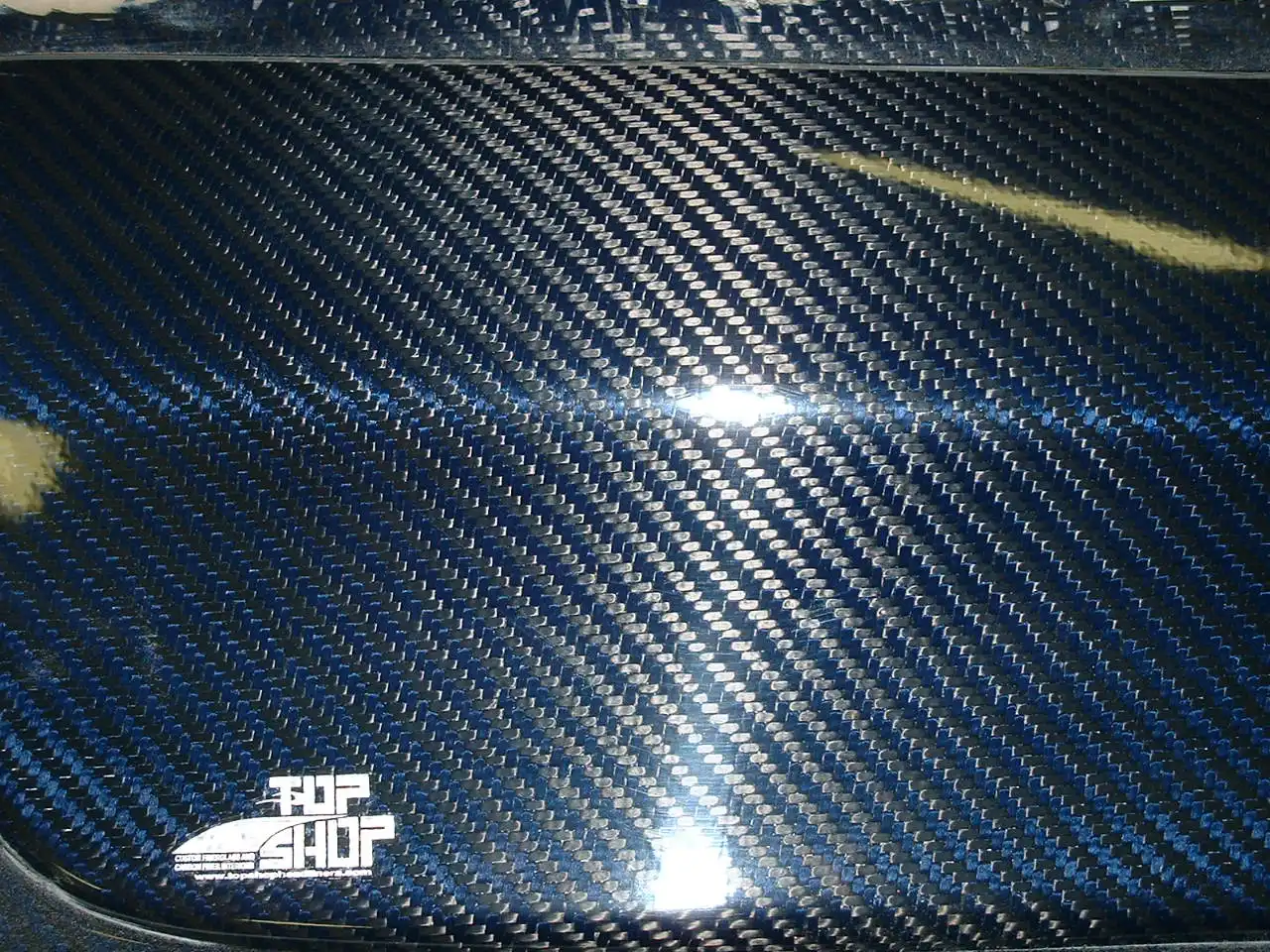

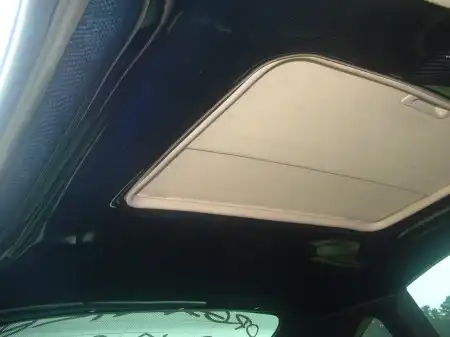

Когда мы говорим «карбон», то вспоминаем, конечно, капоты тюнинг-каров. Однако сейчас нет кузовной детали, которая не могла бы быть сделана из карбона – не только капоты, но и крылья, бампера, двери и крыши... Факт экономии веса очевиден. Средний выигрыш в весе при замене капота на карбоновый составляет 8 кг. Впрочем, для многих главным будет тот факт, что карбоновые детали практически на любой машине выглядят безумно стильно!

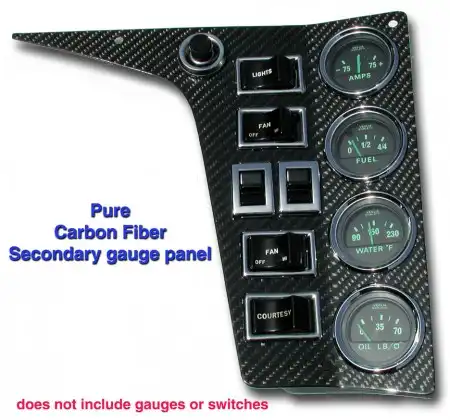

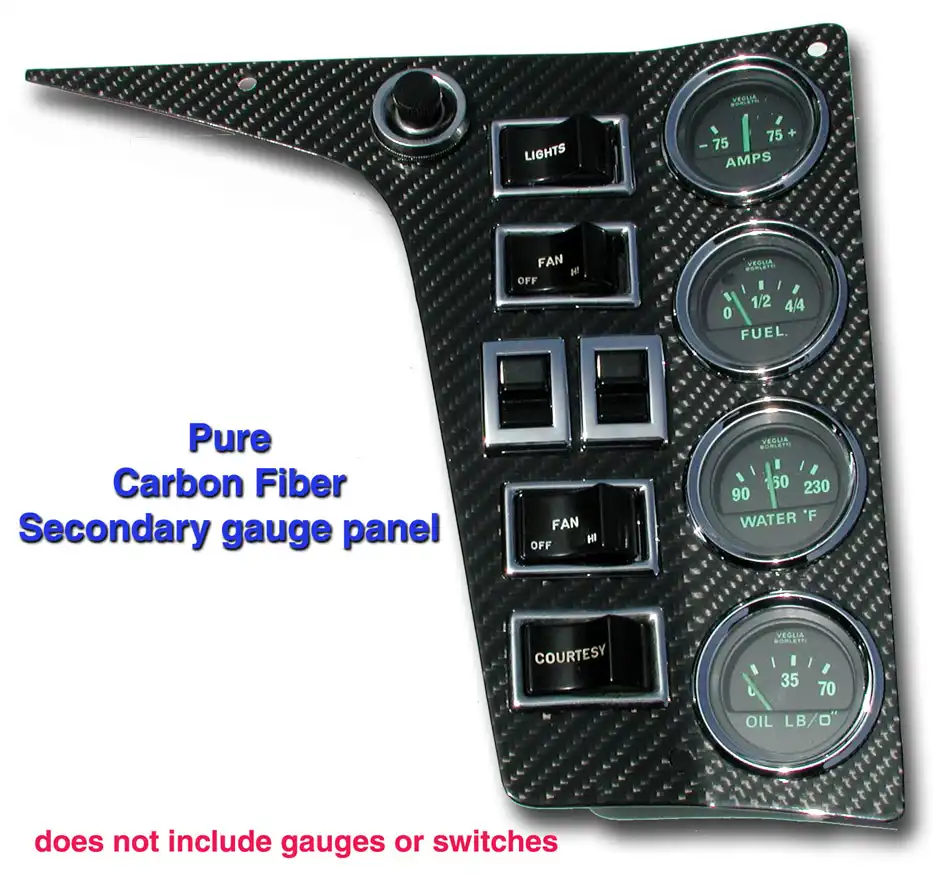

Карбон появился и в салоне. На крышках тумблеров из углеволокна много не сэкономишь, но эстетика – вне сомнений. Салонами с элементами карбона не брезгуют ни Ferrari, не Bentley.
Но карбон это не только материал дорогого стайлинга. Например, он прочно прописался в сцеплении автомобилей; причем из углеволокна делают и фрикционные накладки, и сам диск сцепления. Карбоновая «сцепа» имеет высокий коэффициент трения, мало весит, и в три раза сильнее сопротивляются износу, чем обычная «органика».
Другой областью применения карбона стали тормоза. Невероятные характеристики тормозов современной F1 обеспечивают диски из карбона, способные работать при высочайших температурах. Они выдерживают до 800 циклов нагрева за гонку. Каждый из них весит менее килограмма, тогда как стальной аналог как минимум в три раза тяжелее. На обычную машину карбоновые тормоза пока не купить, но на суперкарах подобные решения уже попадаются.
Другой часто используемый тюнинг-девайс – прочный и легкий карбоновый карданный вал. А еще недавно прошел слух, что Ferrari F1 собирается установить на свои машины карбоновые коробки передач…
Наконец, карбон обширно применяется в гоночной одежде. Карбоновые шлемы, ботинки с карбоновыми вставками, перчатки, костюмы, защита спины и.т.д. Такой «экип» не только лучше смотрится, но и повышает безопасность и снижает вес (очень важно для шлема). Особой популярностью карбон пользуется у мотоциклистов. Самые продвинутые байкеры одевают себя в карбон с ног до головы, остальные тихо завидуют и копят деньги.
Новая религия
Незаметно и тихо подкралась новая карбоновая эпоха. Карбон стал символом технологий, совершенства и нового времени. Его используют во всех технологичных областях – спорт, медицина, космос, оборонная промышленность. Но улеволокно проникает и в наш быт! Уже можно найти ручки, ножи, одежду, чашки, ноутбуки, даже карбоновые украшения… А знаешь, в чем причина популярности? Все просто: Формула 1 и космические корабли, снайперские винтовки последних образцов, монококи и детали суперкаров – чувствуешь связь? Все это лучшее в своей отрасли, предел возможностей современных технологий. И люди, покупая карбон, покупают частичку недосягаемого для большинства совершенства…
Факты:
в листе карбона толщиной 1 мм 3-4 слоя углеродных волокон
в 1971 году британская фирма Hardy Brothers первая в мире представила удилища для ловли рыбы из углеволокна
сегодня из карбона изготавливают высокопрочные канаты, сети для рыбодобывающих судов, гоночные паруса, двери кабины пилотов самолетов, пуленепробиваемые защитные армейские каски
для спортивной стрельбы из лука на длинные дистанции спортсмены-профессионалы обычно используются стрелы из алюминия и карбона.
На Essen Motor Show мы увидели у одного сотрудника стенда AutoArt чумовое карбоновое кольцо на пальце. На просьбу показать товар в своем бескрайнем каталоге он ответил, что это вообще-то просто карбоновая втулка, которую он снял со своего велосипеда…
